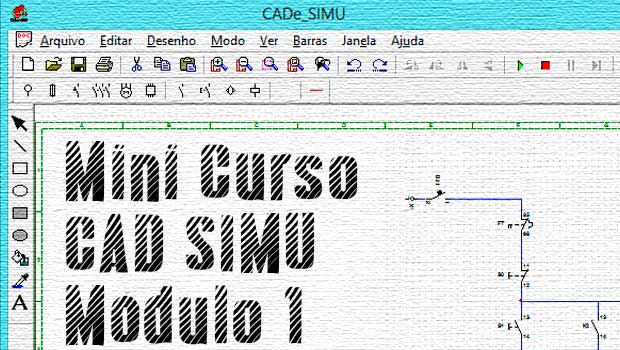

CURSO CAD SIMU – MODULO 1

CURSO CAD SIMU – MODULO 1

2.43K
44

Você deve estar se perguntando o que irá ver neste curso, não subestime este software, o CAD SIMU oferece bastante ferramentas e vamos abordar cada uma delas e eu te garanto que vai se surpreender. Neste Curo interativo do CAD SIMU Módulo 1  você entenderá sobre as principais características deste software que disponibilizamos gratuitamente aqui na Sala da Elétrica e conhecerá a aplicação desta ferramenta no dia a dia do profissional da área elétrica tanto para a execução de pequenos projetos de comandos elétricos quanto para fins didáticos. Nesta Unidade do curso você irá conhecer as características deste software e poderá atribuir suas ferramentas em sua rotina do dia a dia. A partir de detalhes abordados trataremos sobre conceitos e funcionalidades importantes para um excelente desempenho do software. Então, vamos começar com uma breve apresentação do CAD e SIMU e suas funcionalidades.

SOFTWARE ELETROTÉCNICO CAD SIMU

O CAD SIMUé um software de aplicação profissional voltado a área elétrica, mais especificamente “Comando Elétricos”. Com ele é possível realizar montagem de diagramas de potência e comando de uma forma fácil, interativa e rápida. Algumas ferramentas presentes possibilita simular o funcionamento dos projetos construídos.

apresentação CAD SIMU

Em sua biblioteca, este excelente software de simulação de comandos elétricos possui uma grande quantidade das mais utilizadas simbologias que permitem criar os mais diversos tipos de circuitos em corrente alternada (CA) e corrente contínua (CC).

O uso do CAD SIMU será de grande valia para estudantes da área elétrica e para elaboração de atividades por parte de professores da área de elétrica, física, automação entre outros. Excelente software para aplicação didática e profissional.

ESTRUTURA DO ARQUIVO E EXTENSÃO

Todo e qualquer software produz um arquivo com uma respectiva extensão que representa, normalmente, a identidade doCAD software que o criou. Isso não poderia ser diferente no CADe SIMU e quando um projeto desenvolvido é salvo, automaticamente irá gerar um arquivo digital que representa o diagrama construído. Este arquivo receberá uma extensão própria o .cad como pode ser observado em amarelo na imagem.

MENU OPÇÕES

Agora vamos ao primeiro capítulo do curso efetivamente. O Menu Opções, buscaremos compreender a finalidade dos recursos apresentado no CAD SIMU em seu menu de opções. Começaremos então refletindo

  • Qual importância em conhecer as opções para a o desenvolvimento de diagramas?
  • Como estas alterações pode interferir no software CAD SIMU?

MENU DE OPÇÕES O CAD SIMU conta com 6 menus de opções que atribui ações e define características importantes para seu funcionamento, são eles:

  1. Arquivo
  2. Editar
  3. Desenhar
  4. Modo
  5. Ver (Zoom)
  6. Barras (Ferramentas)
  7. Janela

 Abaixo veremos cada um dos menus mencionados acima:

[tabgroup][tab title=”1 Arquivo”]

MENU DE OPÇÕES ARQUIVO

Arquivo CAD SIMU

Como de costume, este menu tem a função de abrir, salvar, imprimir, visualizar a impressão dos projetos, entre outros. Sabe-se das limitações do software CADe_SIMU, no entanto, esta ferramenta possui diversas opções bastante úteis e fáceis de usar que você nunca nem imaginou, nesta unidade abordaremos as principais destas funções. Uma opção bastante importante deste menu é a configuração que é abordada na íntegra na vídeo aula logo abaixo.

[/tab][tab title=”2 Editar”]

MENU DE OPÇÕES EDITAR

munu editar cad simu

 Este recurso possibilita copiar, colar, desfazer e refazer ações em execução entre outros bem como realizar a edição da legenda do seu diagrama, desta forma você poderá personalizá-la para obter o maior número de informações possíveis sobre o projeto  construido.

[/tab][tab title=”3 Desenhar”]

MENU DE OPÇÕES DESENHAR

Menu desenhar cad simu

Este menu possibilita a inserção de símbolos geométricos e linhas dentro de nossos projetos, estes farão parte de nosso projeto, mas não interagem eletricamente, observe que trata-se das ferramentas que encontram-se no menu vertical posicionado ao lado esquerdo da área de desenho.

[/tab][tab title=”4 Modo”]

MENU DE OPÇÕES MODO

menu modo cad simu

Neste menu encontraremos as opções existentes para processar a simulação do diagrama elétrico que você desenvolveu no CADe SIMU. Aqui você encontra as opções:

  • Edição
  • Simulação
  • Pausa
  • Passo a Passo

[/tab][tab title=”5 Ver”]

MENU DE OPÇÕES VER ou ZOOM

menu zoom cad simu

Este menu compõe todos os tipos de zoom existentes no CADe SIMU e também é utilizado para definir a visualização da grade existente no palco do CADe SIMU.

[/tab][tab title=”6 Barras”]

MENU DE OPÇÕES BARRA

menu barra cad simu

Com este recurso é possível habilitar ou desabilitar as barras de ferramentas do CADe SIMU.

[/tab][tab title=”7 Janela”]

MENU DE OPÇÕES JANELA

menu janela cad simu

Aqui é possível abrir, organizar as janelas de projetos que estejam em execução simultaneamente.

[/tab][/tabgroup]

CONFIGURAÇÕES IMPORTANTES DO CAD SIMU

Você já deve ter visto que o CAD SIMU possui diversas configurações, porém, você talvez possa não ter utilizado-as de maneira a auxiliar seu projeto e isto é comum, muitos utilizadores deste software simplesmente ignoram ou não imaginam o quanto o CAD SIMU é capaz. Por isto criei esta vídeo aula para que você possam assistir e entender um pouco mais sobre este excelente software. Para assistir clique aqui e vá até o topo da página
