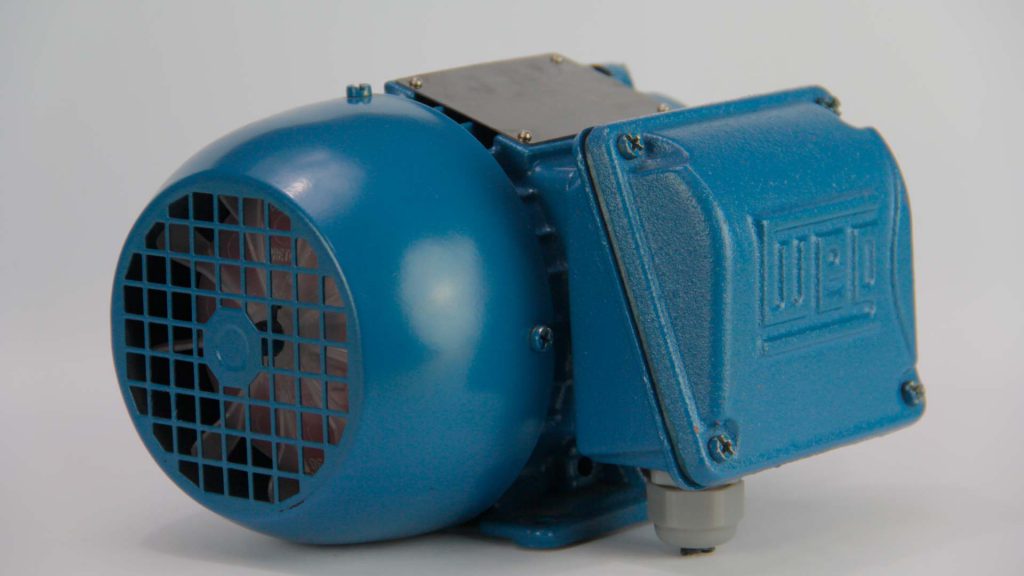

Conheça As 7 Principais características do motor elétrico trifásico na hora de realizar a substituição do motor e aprenda os significados
Principais Características na Placa do Motor Elétrico Trifásico: Substituir um motor elétrico trifásico não é algo tão comum, no entanto, não tenho dúvidas que você ainda passará por isso (se é que ainda não passou), então, conhecer estas 7 características fundamentais é muito importante para você.
As 7 Principais características do motor elétrico trifásico:
Abaixo, você verá as 7 principais características do motor elétrico trifásico.
1. A potência elétrica do motor
Como você pode ver, a potência elétrica do motor está expressa em:
- kW (HP-cv)
Ou seja, esse motor tem 0,25 kW ou (0,33 cv)
2. A tensão de alimentação do motor trifásico
Agora sabemos que este motor pode ser instalado em 220V ou 380V e dependendo da situação podemos fazer um fechamento:
| Volts | Fechamento |
|---|---|
| 220V chamado de Triângulo ou Delta |  |
| 380V chamado de Estrela ou Y (dependendo de catálogos ou até mesmo na internet) |
 |
3. A corrente nominal deste motor elétrico trifásico
Significa a corrente elétrica que este motor irá aguentar.
Então a corrente elétrica representada pela letra “A” diz que:
- A corrente elétrica pode ser 1,65 A caso instale o motor numa tensão de 220V
- A corrente elétrica pode ser 0,955 A ( ou 955mA) caso instale o motor numa corrente de 380V
Mas porque precisamos conhecer sobre Corrente Nominal? Porque todos os sistemas de dimensionamentos estão seguindo essa corrente elétrica, na qual estará o funcionamento da corrente nominal.
4. A velocidade de rotação nominal do motor
A velocidade está expressa em 1720 RPM que significa: Rotações Por Minuto. Então, esse RPM é a rotação na ponta do eixo do nosso motor elétrico trifásico. Obs.: Para solicitar um novo motor, deve saber também sua velocidade.
5. Grau de Proteção
O Grau de Proteção basicamente está antecedido pela sigla IP. E ele representa a capacidade que esse motor tem a penetração de sólidos e líquidos em sua estrutura física/mecânica.
Por Que é importante conhecer isso?
Porque dependendo da aplicação do motor que você estiver substituindo, vai ter que colocar um motor com a mesma capacidade de proteção ou maior para evitar até mesmo gastos financeiros excessivos.
“Quanto maior o Grau de Proteção do motor, maior o custo de aquisição dele”.
6. IP/IN fator que define a corrente de partida
IP/IN deste motor é de 4,5. Esse valor simboliza quantas vezes a corrente nominal será multiplicada para encontrar qual a corrente de partida. Vamos supor que a tensão é de 380V e a corrente de partida de 1 mA. Então o IP/IN é de 4,5. Sendo assim, a corrente de partida será 4,5 * 1.
Por que é importante nós conhecemos o IP/IN do motor?
De acordo com estes dados (IP/IN) você dimensionará os dispositivos de seu comando como por exemplo relés térmicos entre outro. Então se o novo motor apresentar o IP/IN diferente, é preciso recalcular novamente para identificar se vai atender, caso contrário, é importante adquirir um outro motor que supra sua necessidade.
7. Carcaça do Motor
Neste caso nós temos o valor 63 da carcaça do nosso motor.
Mas o que significa esse valor?
Significa quais são as formas de fixação deste motor, por exemplo, esse número indica a distância entre o centro do eixo e a base do motor.
Esse é um fator muito importante também na hora de trocarmos nosso Motor.
