Depois de mais de 83.000 downloads da versão 1.0 através da Sala da Elétrica, chegou o momento de apresentar a você a nova versão deste software eletrotécnico incrível: o CADe SIMU 2.0.
Esse número expressivo mostra o quanto essa ferramenta já impactou estudantes e profissionais da área elétrica. No entanto, à medida que o eletricista evolui e passa a desenvolver projetos mais estruturados para clientes, surge também a necessidade de utilizar soluções mais robustas — como o eCAD Labs, voltado para criação de projetos elétricos industriais e residenciais com padrão profissional.
Mas antes de falarmos sobre evolução, vamos entender o que há de novo.
O CADe SIMU 2.0 mantém sua essência como uma ferramenta voltada ao desenvolvimento de diagramas de comandos elétricos, porém agora traz recursos ainda mais avançados, principalmente relacionados à lógica de programação e simulação com CLP — algo que veremos com mais detalhes ao longo deste conteúdo.
O Que há de novo no CADe SIMU 2.0 ?
Além disso, como você pode observar, o novo CADe SIMU 2.0 possui três novos botões com recursos incríveis, que facilitam ainda mais a automação de seus projetos elétricos. Esses botões são, respectivamente: Lógica, Grafcet e Inputs/Outputs.
Com estes recursos é possível você interagir com programação Ladder e até mesmo simular seu funcionamento. Incrível não é?
Embora o CADe SIMU 2.0 tenha evoluído significativamente com recursos de lógica Ladder e Grafcet, é importante lembrar que seu foco continua sendo didático e de simulação.
Para quem deseja estruturar projetos completos, organizar documentação técnica e entregar diagramas com padrão profissional, soluções como o eCAD Labs permitem elevar o nível da entrega e reduzir erros na execução.
O recurso Lógica do CADe SIMU 2.0

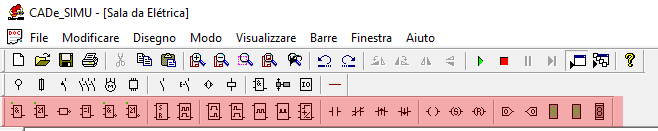

Além disso, no botão Lógica, você conta com novos recursos de programação, incluindo até mesmo display de 7 segmentos — está simplesmente incrível! A seguir, confira a lista completa dos novos recursos disponíveis nesse botão, na ordem em que aparecem na imagem:
- Porta Lógica E (And)
- Porta Lógica OU (OR)
- Porta Inversora (NOT)
- Porta OU Exclusivo (XOR)
- Porta Não E (NAND)
- Porta Não OU (NOR)
- Porta Biestável tipo RS
- Porta Binary Divider
- Temporizador na energização (On Delay)
- Temporizador na desenergização (Off Delay)
- Temporizador Intermitente (Pulso)
- Gerador de Pulsos (trabalhar com frequência)
- Contador
- Lógica Ladder NA
- Lógica Ladder NF
- Acionamento na lógica de subida
- Acionamento na lógica de descida
- Bobina Ladder
- Bobina SET
- Bobina Reset
- Identificador de Acionamento de Entradas
- Identificador de Acionamento de Saídas
- Display BCD
- Display 7 Seguimentos
Se você ainda não tem o software CADe SIMU, faça o download gratuito aqui.
O Grafcet – Programação sequencial
Neste recurso o Novo CADe SIMU 2.0 permite que você elabore a sua programação em estrutura Grafcet que basicamente é uma lógica de programação baseada em estruturar a sequência de funcionamento, imagine como se fosse um fluxograma ok?!
Nesta opção temos os seguintes recursos:
- Início
- Etapa
- Transição
- Ação
- Zero
- Divergência em Zero
- Convergência em Zero
- Ligação “Y”
- Divergência em Y
- Convergência em Y
- Linha (interligação)
- Link Entrada
- Link Saída
Botão Input/Output
Este recurso te auxilia na visualização de sua programação Ladder e permite que você acompanhe como se estivesse na frente de um relé programável e/ou CLP.
Os recursos aqui são:
- Entradas (Inputs)
- Saídas (Outputs)
- Simulador de CLP
Conclusão
O CADe SIMU 2.0 representa uma grande evolução para quem deseja aprender comandos elétricos, lógica Ladder e programação sequencial.
Com mais de 83.000 downloads, ele já se consolidou como uma das principais ferramentas didáticas da área elétrica.
Mas aprender é apenas o primeiro passo.
Se você deseja transformar conhecimento em projetos organizados, estruturados e prontos para execução profissional, é hora de conhecer o próximo nível.
