A Chave Compensadora é usada para reduzir a elevada corrente de partida em um MIT( Motor de Indução Trifásico ), aliviando a Rede Elétrica de Alimentação.
A tensão do Tap usada deverá ser de tal que permita a Aceleração do conjunto Motor-Carga até uma velocidade próxima a sua rotação nominal (90% ou mais), dentro de um tempo de partida admissível para o motor.

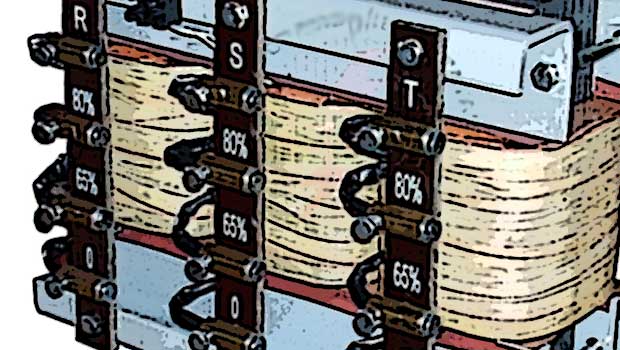

A Corrente e o torque de partida ficam reduzidos a “a’²” de seu valor nominal, onde A’>1; A’= Relação entre tensão Secundaria (estrela) e tensão primaria (triangulo), no auto transformador.
A figura Abaixo ilustra o diagrama funcional de uma Chave Compensadora Automática:
Imagem do Diagrama da Chave Compensadora
A Chave compensadora é usada como processo de partida em Motores Assíncronos Trifásicos Quando:
É necessário em certo Torque de partida, ou seja, o MIT parte com carga parcial ou até com plena carga ( Moinhos após falta de energia, Exaustores, Ventiladores, etc…)
Mesmo na falta das Exigências em “A”, o motor não satisfaz as exigências para ser acionado por Chave Estrela-Triangulo, ou seja, A tensão de rede coincide com a tensão de placa em “Estrela” ao invés de coincidir com a tensão em “Triangulo“.
Exemplo: Rede: 380[v] – Motor: Y=380[v] Δ= 220[v].
