Escolher corretamente a chave fim de curso é muito importante, pois se dimensionado da maneira errada poderá fazer com que seu circuito funcione diferente do que você desejava.
Para se projetar de forma simples e segura você precisa conhecer bem os dispositivos que irá empregar em seu circuito, por esta razão, faz-se necessário conhecer melhor os componentes como a chave fim de curso por exemplo, pois este equipamento possui algumas particularidades, mas com certeza depois deste artigo tudo vai ficar mais fácil em seu projeto.
Neste artigo vou explicar o que é Chave fim de curso, tão utilizada em circuitos relacionados a comandos elétricos.
O que é chave fim de curso?
As chaves fim de curso podem determinar a presença ou ausência, passagem, posicionamento e término do curso de um objeto, por isso o nome de “chave fim de curso”.
Sensores de fim de curso, ou do inglês microswitch, são dispositivos eletromecânicos que tem como função indicar que um motor ou a estrutura ligada ao seu eixo (um portão automático, por exemplo) chegaram ao fim do seu campo de movimento. São sensores simples de trabalhar, principalmente na programação, já que funcionam como um interruptor de comandos elétricos.
O sensor de fim de curso responde a uma força física externa muito pequena. Ele apresenta baixo custo, alta durabilidade e, em geral, suporta mais de 1 milhão de ciclos. Em modelos voltados para aplicações mais robustas, esse número pode chegar a até 10 milhões de ciclos.
Como funciona a chave fim de curso?
Os sensores fim de curso funcionam basicamente como interruptores comutadores, sendo acionados por uma força mínima que, por sua vez, atua diretamente sobre o circuito utilizado. Essas chaves possuem uma vida útil bastante longa podendo chegar a 1 milhão de ciclos dependendo da aplicação (aplicação pesada).
Os sensores de fim de curso geralmente têm uma estrutura similar à das imagens abaixo.
Chave fim de curso com contato comutador
O acionamento da haste do sensor provoca o curto-circuito entre seus terminais. Ao detectar essa condição, o sensor identifica o acionamento e, em seguida, envia um sinal elétrico ao motor, indicando que ele deve parar ou inverter a rotação.
Características da chave fim de curso

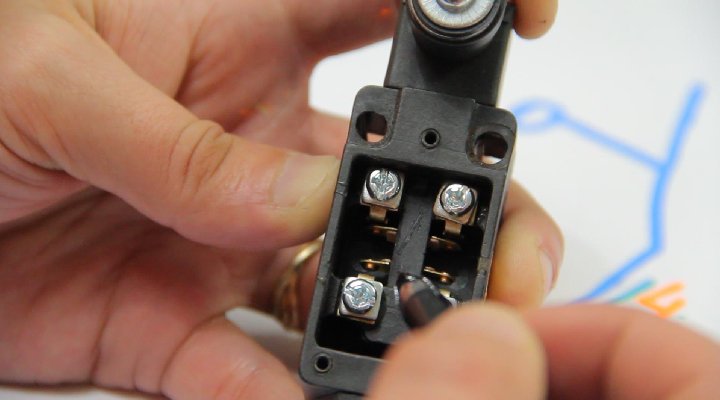

Uma chave fim de curso é composta basicamente por três elementos, sendo eles: caixa, contatos e atuadores.
A caixa comporta o mecanismo de acionamento e os contatos, e existem caixas de plástico e de metal.
Estes dispositivos possuem um contato NF (mais comum), mas também tem os contatos NA. Esses dispositivos possuem, em modo geral, apenas um contato, mas não se deixe enganar pelo seu tamanho. As chaves de fim de curso são robustas devido a corrente que suportam e a quantidade de ciclos de vida útil que o mesmo tem.
Como os demais elementos temos também alguns tipos de atuadores como: pinos arredondados, pinos com roletes, hastes flexíveis, alavancas com roletes, alavancas angulares com roletes.
Deste modo é preciso considerar alguns detalhes como por exemplo, o espaço disponível para instalação, o grau de proteção, tipo de atuador, tipo de contato NA ou NF, entre outros.
Leia também: Partida Eletrônica de Motor Elétrico: Modernização e Controle
Aplicação
Este tipo de dispositivo é muito utilizado em máquinas industriais e também em portões automáticos. Na robótica, tem como aplicação, identificar degraus, paredes, ou até mesmo como medida de segurança impedindo que o sistema force o motor.
Em resumo, a função principal é avisar que o comando ou determinada situação foi completada.
Umas das aplicações mais comuns da chave fim de curso são:
- Inversão de Polaridade;
- Circuito de tempo;
- Mudança de estado ou função;
- Acionamento biestável.
Atualmente na indústria, existe uma grande aplicação de chaves fim de curso, seja ela em guindastes, esteiras, elevadores, máquinas etc.
Conclusão
E agora, você já consegue dar início ao seu projeto com as informações deste artigo? Espero que sim.
Para utilizar esse tipo de dispositivo, é necessário se atentar a algumas particularidades como a aplicação, tipo de acionamento, tipo de contato necessário, entre outros aspectos técnicos.
É fundamental entender como e quando fazer uso desse componente, aplicando os conhecimentos da forma mais segura possível e contribuindo para a prevenção de acidentes elétricos.
Compartilhe este artigo com seus amigos para que eles também possam ampliar seus conhecimentos sobre o funcionamento e a importância desse item em sistemas elétricos e industriais.
Se quiser saber mais, assista ao vídeo da Sala da Elétrica abaixo, onde você encontrará informações detalhadas sobre o funcionamento e as aplicações práticas do componente.
