É muito provável que você conheça ou já escutou alguém falar sobre a Partida Direta de Motores Trifásicos, bom a este sistema de partida, como vimos anteriormente (acesse aqui o post da partida direta), se aplica à motores que possuam potência igual ou inferior a 10cv. Quando a partida direta é escolhida como chave de partida a ser utilizada, devemos atentarmos nos dispositivos de acionamentos que serão empregados, como por exemplo o contator, relé térmico e etc. Caso contrário poderemos ter a redução da vida útil destes componentes. Algumas “regras” deverão ser obedecidas para a escolha destes componentes no dimensionamento partida direta.
Trataremos a seguir das principais características técnicas para podermos dimensionar uma partida de motor elétrico trifásico.
O Motor
O motor a ser considerado neste artigo será um motor tipo gaiola de esquilo e poderá receber qualquer nível de tensão elétrica, podendo portanto estar com seus terminais proporcionando um fechamento em estrela ou triângulo (isso não implica no dimensionamento) relembre abaixo os fechamentos estrela e triângulo:
Fechamento triângulo
Fechamento Estrela
Dimensionamento partida direta
Para tornar nosso aprendizado mais pático, iremos partir do pressuposto que possuímos um motor elétrico trifásico com as seguintes características:
Motor elétrico trifásico de 30cv de potência, 4 polos e será energizado a uma rede de alimentação trifásica de 380Vac/60Hz. A corrente nominal informada pelo fabricante é de 44A e possui como fator de corrente de partida: Ip/In=8,0. Este trabalha em regime normal de manobra com rotor gaiola de esquilo e desligamento em regime, por fim, possui tempo de partida de 5 segundos.
OBS: A Categoria de emprego dos componentes será AC3, pois trata-se de aplicação de motor elétrico trifásico de indução e a interrupção se efetua com o motor em regime

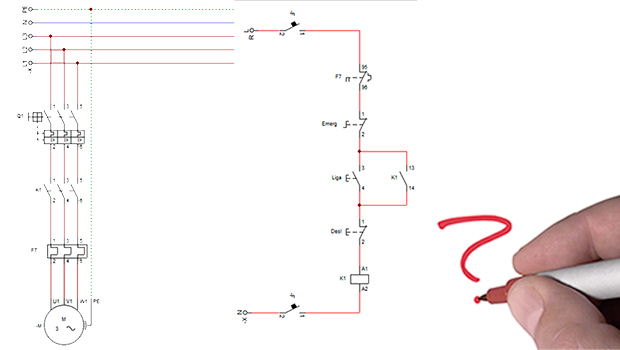

Composição do circuito de potência:
Roteiro de cálculos
Dimensionamento do contator K1
Considerando que o contator, neste tipo de acionamento, conduzirá 100% da corrente do motor, temos que a corrente do contator deverá ser igual ou superior a corrente nominal do motor elétrico trifásico, veja a seguir:
|
Formula
|
Logo teremos para nosso exemplo:
A corrente elétrica a ser considerada ao contator K1, chamda de corrente de emprego será de 50,6A como podemos observar no cálculo acima |
Escolha do componente
Consultando o catálogo do fabricante do contator escolhido, determinaremos qual o modelo que atende a necessidade, veja que neste caso utilizaremos como referência o catálogo do fabricante WEG, sendo assim teremos o seguinte contator:
O contator escolhido foi o CWM65 que, utilizado na classe AC3 conforme necessidade do exercício proposto, pode ser aplicado para potências nominais de até 40cv conforme o item “B” acima (nossa necessidade é de 30cv). Este mesmo contator é aplicado a uma corrente de emprego máxima de 65A conforme o item “A” na figura anterior, nosso cálculo determinou uma corrente mínima de emprego de 50,6A.
Consulte estes valores no catálogo
Aproveite para interagir com o catálogo eletrônica e assim se habituar com esta prática de consulta, clique na imagem abaixo e acesse para consulta e também o download:
Acesse a página 3
Dimensionamento do relé térmico
O relé térmico tem a função de proteger a integridade do motor elétrico, desta forma, este deverá possuir em sua faixa de ajuste, a mesma corrente nominal do motor e também deverá ser compatível ao contator escolhido, pois caso contrário não será possível realizar sua montagem ao contator. Veja na ilustração abaixo o relé térmico escolhido…
Observe que o modelo de relé térmico escolhido é o RW67-2D (B) que, por sua vez, é compatível com o contator selecionado anteriormente (A). A corrente nominal do motor fornecida pelo fabricante é de 44A conforme mencionado no início do exercício, portanto, além de determinarmos o modelo do relé utilizado, devemos encontrar uma faixa de ajuste compatível a corrente nominal. Já que In=44A escolhemos a faixa de ajuste de 40 a 57 (C).
Consulte estes valores no catálogo
Acesse a página 5
Dimensionamento de Fusíveis
Próximo de finalizarmos este artigo, iremos agora para o ultimo passo de nosso dimensionamento de partida direta. Serão necessário três situações para determinarmos os fusíveis de proteção, são eles:Antes de determinarmos o fusível devemos submeter o fusível escolhido em três situações distintas que implicará na proteção do circuito como um todo.
1ª Situação
Antes de mais nada temos que reconhecer que, neste caso, o fusível terá como função, garantir a proteção do circuito de acionamento do motor e não a proteção do motor propriamente dita.
Quando tratamos de proteção do motor através de fusível devemos nos atentar que, no momento da partida, o motor possui a corrente de partida elevada, podendo chegar a 8 vezes a corrente nominal, sendo assim teremos que utilizar os fusíveis de acionamento retardado para que estes não sejam acionados no momento da partida do motor.Em nosso exemplo o motor executa sua partida em 5 segundos, tempo este em que a corrente de partida terá seu valor acima da nominal, então determinaremos a corrente do fusível baseado nestas características bem como a corrente de partida do motor elétrico trifásico.
Determinando a corrente de partida do motor
|
Formula
|
Logo teremos para nosso exemplo:
A corrente elétrica no momento da partida do motor será de 352A aproximadamente. |
Conhecendo a corrente de partida e o tempo que o motor leva para chegar em seu valor nominal de rotação podemos determinar o valor de fusível a ser aplicado. veja na ilustração abaixo estas informações aplicadas ao gráfico do fabricante do fusível:
Observe que o fusível escolhido foi o de 63A Retardado
2ª Situação
A corrente do fusível dever ter valor superior a 20% da corrente nominal do motor elétrico a qual será aplicado. Logo, teremos a seguinte fórmula:
|
Formula
|
Logo teremos para nosso exemplo:
A corrente elétrica que representa a corrente nominal do motor acrescida de 20% é 52,8A aproximadamente |
Portanto teremos o seguinte valor de corrente:
A corrente calculada de 52,8A é inferior a corrente determinada na 1° situação, portanto o fusível escolhido de 63A através do gráfico atende a necessidade desta segunda situação de escolha do fusível.
3ª Situação
Nesta terceira e ultima situação observaremos se o fusível irá proteger os dispositivos de acionamento do motor (contator e relé térmico), para isso devemos garantir que a corrente do contator, bem como a do relé térmico seja superior a do fusível escolhido. veja:
|
IF MÁXIMA DO CONTATOR = 125A |
IF RELÉ TÉRMICO = 100A |
|
|
|
Conclusão:
Tendo em vista que se faz necessário, para a seletividade dos fusíveis, o atendimento dos três requisitos (situação 1, 2 e 3) podemos afirmar que o fusível escolhido de 63A atende perfeitamente as necessidades que o circuito de partida direta exige em sua proteção.
Link:
Um link interessante para o dimensionamento de sistemas de partidas de motores:\
Instruções:
- Selecione a opção “Partida Direta Convencional”
- Selecione a potência do motor elétrico trifásico
- Selecione a Tensão de alimentação
- Colete os dados fornecidos em relação ao dimensionamento
Clique na imagem abaixo para acessar:
