Quando um eletricista abre um projeto com dezenas de páginas, é comum surgir a mesma dúvida: por onde começar a leitura de diagramas elétricos industriais?
Embora muitos profissionais conheçam os componentes de um painel elétrico, interpretar corretamente um diagrama exige muito mais do que identificar fios e dispositivos. Afinal, é necessário compreender como cada informação está organizada para localizar falhas, interpretar circuitos e realizar manutenções com segurança.
Além disso, um diagrama elétrico funciona como um verdadeiro mapa da instalação. Cada símbolo, identificação e referência foi inserido para orientar o profissional durante a montagem, inspeção ou diagnóstico de defeitos.
Por isso, dominar a leitura de diagramas elétricos industriais é uma habilidade indispensável para quem deseja desenvolver projetos profissionais e trabalhar com mais rapidez e precisão.
Ao longo deste artigo, primeiramente, você conhecerá três dicas fundamentais que tornam a interpretação dos diagramas muito mais simples. Além disso, entenderá como softwares especializados podem facilitar todo esse processo.
O Que é a Leitura de Diagramas Elétricos Industriais?
A leitura de diagramas elétricos industriais consiste na interpretação correta das informações presentes em um projeto elétrico.
Em outras palavras, o diagrama mostra como todos os componentes estão conectados, permitindo compreender o funcionamento completo do sistema antes mesmo da montagem do painel.
Normalmente, um projeto industrial é composto por diversas páginas, como:

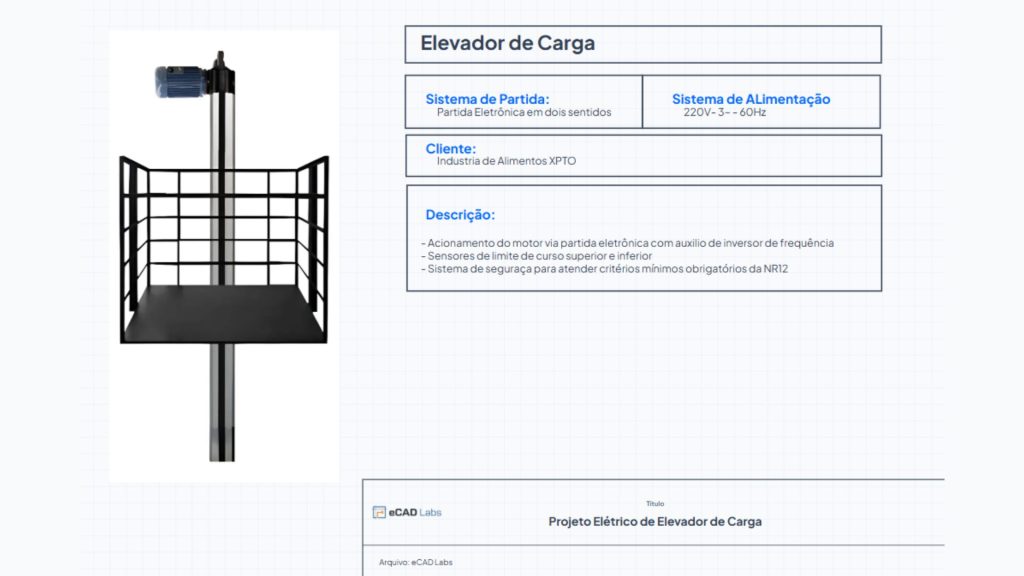

- Capa;
- Índice;
- Layout do painel;
- Alimentação elétrica;
- Diagrama de potência;
- Diagramas de comando;
- Circuitos de segurança;
- Réguas de bornes;
- Lista de materiais;
- Legendas.
Consequentemente, conhecer essa estrutura facilita a localização das informações e reduz significativamente o tempo gasto na interpretação do projeto.
1. Como Começar a Leitura de Diagramas Elétricos Industriais Pela Legenda e Pelos Símbolos
Antes de analisar qualquer circuito, procure localizar a legenda do projeto.
Afinal, ela reúne todos os símbolos utilizados durante o desenvolvimento do diagrama.
Primeiramente, é importante compreender que existem dois tipos de identificação:
Símbolos gráficos
São os desenhos que representam os componentes elétricos, como:
- Motores;
- Contatores;
- Disjuntores;
- Relés;
- Inversores de frequência;
- Sensores.
Símbolos literais
Além do desenho, cada componente recebe uma identificação alfanumérica.
Por exemplo:
- M1 → Motor;
- K1 → Contator;
- KA1 → Relé auxiliar;
- Q1 → Disjuntor.
Dessa forma, cada componente pode ser identificado rapidamente em qualquer página do projeto.
Vale lembrar que alguns fabricantes utilizam símbolos personalizados. Portanto, sempre consulte a legenda antes de iniciar a leitura.
2. Como Entender a Referência Cruzada na Leitura de Diagramas Elétricos Industriais
Depois de identificar os símbolos, o próximo passo da leitura de diagramas elétricos industriais consiste em interpretar a referência cruzada.
Essa informação conecta componentes que aparecem em páginas diferentes do projeto.
Por exemplo, um contato auxiliar pode indicar a posição da bobina responsável pelo seu acionamento.
Em muitos projetos, essa referência aparece no formato:
- Página x Coluna
- Página x Coluna x Linha
Ou ainda por meio da numeração contínua das colunas.
Consequentemente, o eletricista consegue localizar rapidamente o componente relacionado sem precisar procurar manualmente por todo o projeto.
Além disso, softwares modernos permitem diferentes formatos de referência cruzada, tornando a navegação ainda mais rápida.
Tipos de Referência Cruzada
Durante a elaboração dos diagramas, é comum encontrar três formatos principais:
Página e Coluna
Exemplo:
7.4
Indica que o componente está localizado na página 7, coluna 4.
Página, Coluna e Linha
Exemplo:
7.4.E
Nesse caso, além da página e coluna, o sistema informa também a linha da folha.
Isso aumenta a precisão na localização dos componentes.
Referência Contínua
Alguns softwares utilizam uma numeração sequencial para todas as colunas do projeto.
Assim, um contato pode indicar apenas:
/82
Isso significa que sua bobina está localizada na coluna contínua número 82.
Esse método reduz ambiguidades em projetos maiores.
3. Como Utilizar a Numeração dos Cabos na Leitura de Diagramas Elétricos Industriais
Outro recurso extremamente importante é a identificação dos cabos.
Além disso, cada condutor recebe uma numeração exclusiva. Dessa forma, o profissional consegue localizar o mesmo cabo tanto no diagrama quanto nas anilhas instaladas no painel elétrico.
Por exemplo:
- Cabo 45;
- Cabo 52;
- Cabo 87.
Dessa forma, durante uma manutenção, basta localizar a identificação do cabo no painel para encontrar exatamente o condutor representado no projeto.
Consequentemente, o diagnóstico se torna muito mais rápido e seguro.
Como as Réguas de Bornes Facilitam a Leitura de Diagramas Elétricos Industriais?
Além das referências cruzadas, outro elemento fundamental são as réguas de bornes.
Esses componentes fazem a interface entre os dispositivos internos do painel e os equipamentos instalados em campo.
Normalmente, encontramos identificações como:
- X1.1
- X1.2
- X2.1
- X2.2
Nesse padrão:
- X1 representa a primeira régua de bornes;
- X2 representa a segunda régua;
- O número após o ponto identifica o borne específico.
Além disso, muitos profissionais organizam as borneiras por função.
Por exemplo:
Borneira X1
Circuitos de potência.
Borneira X2
Motores.
Borneira X3
Circuitos de segurança.
Borneira X4
Circuitos de comando.
Essa organização facilita tanto a montagem quanto futuras manutenções.
Como os Softwares Facilitam a Leitura de Diagramas Elétricos Industriais?
Atualmente, softwares especializados automatizam diversas etapas do desenvolvimento dos projetos.
Além disso, eles oferecem recursos que tornam a interpretação dos diagramas muito mais eficiente.
Entre as principais funcionalidades estão:
- Primeiramente, referência cruzada automática;
- Além disso, numeração inteligente dos cabos;
- Na sequência, criação automática das réguas de bornes;
- Ao mesmo tempo, layout do painel integrado ao diagrama;
- Consequentemente, lista completa de materiais;
- Da mesma forma, organização automática dos componentes;
- Por fim, documentação técnica pronta para impressão.
Consequentemente, ao aplicar esses recursos, o eletricista reduz erros, ganha produtividade e, além disso, desenvolve projetos muito mais profissionais.
Conheça o eCAD Labs 🚀
Se você deseja elaborar projetos elétricos industriais e residenciais com muito mais rapidez, organização e precisão, vale a pena conhecer o eCAD Labs.
Atualmente, criar diagramas elétricos profissionais exige ferramentas que automatizem tarefas repetitivas e reduzam a possibilidade de erros. Nesse contexto, o eCAD Labs oferece recursos completos para eletricistas, projetistas e profissionais da automação.
Com ele, você consegue:
- Primeiramente, desenvolver diagramas elétricos industriais e residenciais;
- Além disso, gerar referências cruzadas automaticamente;
- Em seguida, numerar cabos de forma inteligente;
- Da mesma forma, criar réguas de bornes automaticamente;
- Consequentemente, gerar listas de materiais completas;
- Também produzir layouts de painéis elétricos;
- Além disso, integrar diagramas de potência e comando;
- Por fim, gerar documentação técnica pronta para impressão.
Além disso, o software aumenta significativamente a produtividade durante todas as etapas do projeto.
👉 Seja para realizar a leitura de diagramas elétricos industriais, desenvolver novos projetos ou documentar painéis elétricos completos, o eCAD Labs oferece ferramentas que simplificam todo o processo.
Clique aqui e conheça o eCAD Labs ⚡
Conclusão: Vale a Pena Aprender Leitura de Diagramas Elétricos Industriais?
Em resumo, dominar a leitura de diagramas elétricos industriais é uma das habilidades mais importantes para qualquer eletricista ou projetista.
Além de compreender os símbolos gráficos e literais, o profissional precisa interpretar corretamente as referências cruzadas, a numeração dos cabos e as réguas de bornes. Dessa forma, ele consegue localizar falhas com muito mais rapidez, precisão e segurança.
Consequentemente, o profissional reduz o tempo de manutenção, evita erros de interpretação e entrega serviços muito mais organizados e confiáveis.
