8 passos para você entender melhor o que é Soft Starter

Soft Starter? O que é isso? Você já deve ter visto, ou ouvido falar sobre ele.

Deve até ter se perguntado “ o que é? ”, “ Para que serve? ”, “ Como funciona? ”. Mas não se preocupe, neste artigo vamos falar detalhadamente e sanar as suas dúvidas a respeito deste assunto.

Com a difusão da tecnologia veio a necessidade de equipamentos confiáveis, efetivos e, de preferência, com baixo custo. Por esta razão, atualmente usam-se os microcontroladores na maioria dos dispositivos elétricos.

Com os microcontroladores é possível conseguir grandes feitos como por exemplo baixo gasto de energia, proteção contra choques elétricos, e proteção dos componentes.

No caso do soft starter são usados chaveamento eletrônicos.

Essas chaves contribuem para a diminuição de corrente de partida, que diminui os choques mecânicos do motor, e consequentemente aumenta a vida útil do mesmo.

Pode-se também utilizar o soft starter em fontes de energia não confiável e/ou fracas.

Neste artigo você verá:

1. O que é um Soft Starter
2. Funcionamento
3. Principais funções do Soft Starter
4. Onde e quando usar o Soft Starter
5. Aplicações do Soft Starter
6. Características do Soft Starter
7. Simbologia do Soft Starter
8. Vantagens e Desvantagens

Funcionamento

O soft starter é um dispositivo eletrônico composto por pontes de tiristores (SCR’s) acionadas por um circuito eletrônico, com a finalidade de controlar a tensão de partida do motor, bem como sua desernegização.

Fazendo assim, com que a energização e desenergização do motor sejam suavizadas. Ele pode substituir os tradicionais modos de ligação estrela-triangulo, chave compensadora e partida direta.

Com o soft starter é possível também limitar a corrente de partida, evitando assim, picos de corrente. Além de possibilitar a partida e parada suave, e também promover a proteção do sistema.

Para obter uma partida suave é necessário um torque de partida reduzido no motor. Para atingir esse objetivo é necessário controlar a tensão aplicada no motor, consequentemente a corrente de partida.

Com esse intuito, é necessário o uso de uma ponte de tiristores (SCR’s), regulador de tensão, unidades de controle eletrônico e etc, então, faz-se necessário o uso do soft starter, que tem todos esses componentes internamente.

Temos basicamente 3 formas de controle com o soft starter:

Controle de energização: Aplica-se uma tensão inicial, os SCR’s (dois SCR’s ligados em paralelo, um em cada sentido) fazem com que a tensão seja defasada com um atraso de 180 graus durante os respectivos ciclos de ½ onda (onde cada um dos SCR’s irá conduzir).

Este atraso é reduzido no decorrer do tempo, fazendo com que a tensão aumente gradativamente até alcançar o valor de alimentação total.







Vn=Tensão nominal
Vp=Tensão de partida
Tr=Tempo de rampa de energização











Proteção do sistema: As principais características do motor são monitoradas de acordo com a configuração do soft starter, essas características são monitoradas através da tensão de partida, caso exista algum problema, alguma alteração indesejada na corrente de cada fase, o soft starter interrompe a tensão, protegendo assim o motor.

Controle de desenergização: Ao contrário do controle de energização, esse controle administra, através do mesmo princípio do controle da energização, o tempo de desenergização. Esse tipo de controle visa sempre trabalhar com a melhor performance possível do equipamento a ser controlado.







Vn=Tensão nominal
Vt=Início da desenergização
Vz=Tensão de parada do motor
Tr=Rampa de desenergização









Principais funções do Soft Starter

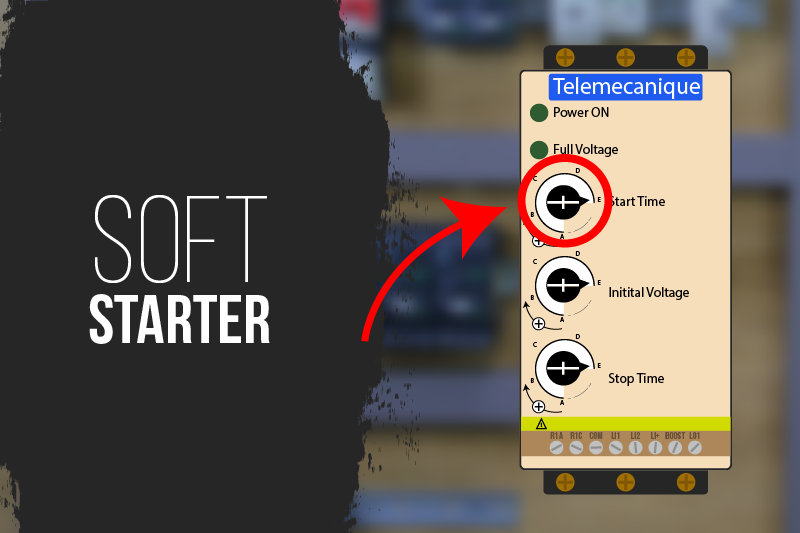

Power On – Led aceso quando o soft starter estiver alimentado
Full voltage – Indica que o motor está sendo alimentado com 100% da alimentação
Start time – determina o tempo de partida, o tempo que o motor levará para ir da Vp (tensão de partida) até Vn (tensão nominal).
Initial voltage – determina o valor de tensão inicial do motor, Vp.
Stop time – Determina o tempo de desligamento (tr) do motor. O tempo que levará para a tensão ir de Vn (tensão nominal) até Vz (tensão de repouso, 0V).
NOTA: Algumas funções são disponíveis apenas para algumas versões de soft starter











Onde e quando usar ele?

Os soft starters são geralmente usados para partidas de motores de indução CA (corrente alternada) tipo gaiola, podendo assim substituir as partidas mais convencionais como as partidas estrela-triangulo, chave compensadora e direta.

É um equipamento eletrônico capaz de controlar a energização do motor no momento da partida, permitindo assim, que o motor tenha a melhor performance possível. E por esta razão o soft starter é comumente utilizado.

Principais aplicações

• Bombas centrífugas (saneamento, irrigação, petróleo);
• Ventiladores, exaustores e sopradores;
• Compressores de ar e refrigeração;
• Misturadores e aeradores;
• Britadores e moedores;
• Fornos rotativos;
• Serras e plainas (madeira);

Características principais

• Eficiência melhorada: Trabalha da melhor forma possível, fazendo assim que o motor tenha a melhor performance possível.
• Energização controlada: A corrente de partida pode ser controlada, alterando assim facilmente a tensão de partida e isto assegura o arranque suave do motor, sem trancos.
• Desenergização controlada: O tempo de desligamento do motor é controlado.

∎ Partida Direta
∎ Partida Estrela Triângulo
∎ Partida com Soft Starter







 Simbologia do Soft Starter

ATS: Nome do componente
1, 3 e 5: Alimentação da rede
2, 4 e 6: Saída para o motor
PE: Aterramento

Vantagens e desvantagens

Vantagens	Desvantagens
Ajuste da tensão de partida por um tempo pré-definido; Pulso de tensão na partida para cargas com alto conjugado de partida; Proteção contra falta de fase, sobrecorrente e subcorrente, etc. É uma partida eletrônica fazendo com que a corrente de partida do motor tenha uma performance muito melhor que as demais partidas.	Redução do torque na partida (é possível programar um pulso de torque para o arranque) Os SCR’s provocam perda de potência se continuarem ligados ao circuito após a partida

Conclusão

Com o avanço da tecnologia, surgiu a necessidade de criar dispositivos eletrônicos mais eficientes. Entre eles, destaca-se um componente utilizado para reduzir picos de corrente na partida de motores, suavizar trancos e proteger o sistema — solução que também pode ser comparada ao inversor de frequência.

Saber como e quando empregar esse tipo de recurso é essencial, assim como garantir a aplicação correta dos conhecimentos técnicos, prevenindo acidentes elétricos.

Para entender melhor seu funcionamento e aplicações, assista ao vídeo abaixo com explicações detalhadas.
