Motor Trifásico em Rede Monofásica | Ligação Sem Capacitor

Recebemos frequentemente a pergunta: “Como ligar um motor trifásico em uma rede monofásica?”. Muitas pessoas sugerem o uso de capacitores para essa ligação, porém, essa alternativa não é tecnicamente recomendada. Utilizar capacitores pode causar sérios danos ao motor e reduzir drasticamente sua vida útil.

Na Sala da Elétrica, não indicamos esse método. Ao invés disso, existe uma forma segura, correta e eficiente de realizar essa ligação.

Solução Ideal para Motor Trifásico em Rede Monofásica: Inversor de Frequência

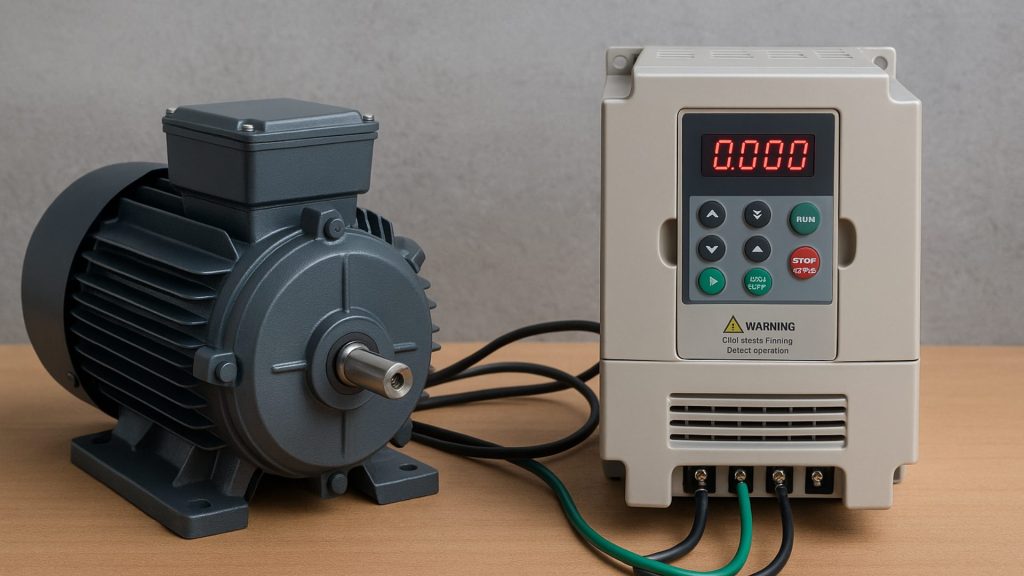

Para ligar corretamente um motor trifásico em uma rede monofásica, a solução mais segura e eficaz é utilizar um inversor de frequência. Este dispositivo eletrônico atua convertendo a tensão de entrada monofásica em uma saída trifásica, o que permite que motores projetados para três fases operem normalmente em instalações onde apenas uma fase está disponível.

Além de realizar essa conversão, o inversor de frequência permite controlar com precisão a velocidade e a rotação do motor. Isso é possível porque ele ajusta a frequência e a amplitude da tensão fornecida ao motor, adaptando o desempenho às necessidades específicas da aplicação.

Ao contrário de soluções improvisadas com capacitores — que comprometem a eficiência e reduzem drasticamente a vida útil do motor —, o uso do inversor, por sua vez, proporciona um funcionamento estável, seguro e dentro das recomendações técnicas. Além disso, ele oferece recursos adicionais, como proteção contra sobrecarga, frenagem regenerativa e partida suave. Portanto, torna-se uma escolha essencial para aplicações industriais e residenciais que exigem qualidade e confiabilidade.

Solução Ideal para Motor Trifásico em Rede Monofásica: Inversor de Frequência

O inversor de frequência é um equipamento que ajusta a frequência e a tensão da energia elétrica fornecida ao motor, permitindo que ele opere em diferentes velocidades. Além disso, ele proporciona uma série de vantagens, como:

• Economia de energia
• Maior controle do motor
• Proteção contra sobrecargas e picos de corrente
• Redução do desgaste mecânico

Como o Inversor Funciona na Prática

O inversor converte a corrente alternada monofásica da rede elétrica em corrente contínua (CC), e em seguida reconverte essa CC em corrente alternada trifásica com frequência e tensão ajustáveis. Essa tecnologia torna possível operar motores trifásicos em instalações que só possuem rede monofásica disponível.

Benefícios do Inversor para Motor Trifásico em Rede Monofásica

• Versatilidade:
  O inversor de frequência é altamente versátil, podendo ser utilizado em diferentes tipos de motores trifásicos, inclusive em aplicações industriais, comerciais e residenciais. Dessa forma, ele permite que motores projetados para operar em rede trifásica sejam acionados com segurança em uma rede monofásica. Com isso, ampliam-se as possibilidades de uso, mesmo em locais onde o fornecimento trifásico não está disponível.

• Segurança:
  Além disso, um dos grandes diferenciais do inversor é a proteção que ele oferece tanto para o motor quanto para o sistema elétrico como um todo. Isso porque o dispositivo conta com funcionalidades que evitam sobrecarga, subtensão, sobreaquecimento e falhas de fase, o que reduz significativamente o risco de danos e consequentemente aumenta a confiabilidade da instalação elétrica.

• Eficiência:
  O inversor proporciona um controle fino sobre a frequência e a tensão de saída, permitindo que o motor opere de forma otimizada conforme a demanda do sistema. Isso resulta em menor consumo de energia, redução do desgaste mecânico e aumento da vida útil do motor. Além disso, ele oferece partidas e paradas suaves, evitando picos de corrente e preservando os componentes da instalação.

Quando Usar Inversor em Motor Trifásico em Rede Monofásica

Utilize um inversor de frequência sempre que for necessário operar motores trifásicos em locais com rede elétrica monofásica. Essa prática é muito comum em áreas rurais, pequenos comércios ou oficinas com infraestrutura elétrica limitada.

Como Escolher o Inversor de Frequência Ideal para sua Aplicação

Portanto, ao selecionar um inversor de frequência para ligar um motor trifásico em uma rede monofásica, é essencial considerar diversos fatores técnicos. A seguir, veja os principais critérios que você deve observar para garantir uma escolha eficiente e segura:

1. Potência do Motor

Verifique a potência nominal do motor (em CV ou kW) e escolha um inversor com capacidade igual ou superior a essa potência. Um dimensionamento incorreto pode gerar sobrecargas, falhas na partida ou danos permanentes ao motor e ao equipamento.

2. Tensão da Rede Disponível

O inversor deve ser compatível com a tensão da rede elétrica da instalação. Por exemplo, se a rede é monofásica 220V, o inversor deve aceitar essa tensão na entrada e ser capaz de fornecer tensão trifásica na saída para alimentar o motor.

3. Tipo de Aplicação

Cada tipo de carga (como bombas, ventiladores, esteiras, compressores ou sistemas de climatização) exige características específicas de controle de velocidade e torque. Por isso:

• Aplicações com torque constante (como compressores) demandam inversores robustos.

• Aplicações com torque variável (como ventiladores e bombas centrífugas) podem usar inversores mais simples.

4. Consulta ao Manual Técnico

Nunca instale um inversor sem consultar o manual técnico do fabricante. Esse documento é a principal fonte de orientação para uma instalação correta e segura. Ignorá-lo pode comprometer não apenas o funcionamento do sistema, mas também a segurança da instalação e a durabilidade do equipamento. Veja o que ele normalmente inclui:

• Esquema de ligação adequado: Primeiramente, o manual mostra exatamente como conectar o inversor aos motores, à rede elétrica e aos dispositivos de proteção. Por outro lado, uma ligação errada pode danificar o equipamento ou, pior ainda, causar acidentes.

• Parâmetros de configuração: Cada aplicação, por sua vez, exige ajustes específicos — como frequência de saída, tempo de aceleração e desaceleração, além dos limites de corrente. Por isso, é fundamental seguir as instruções do manual, que ensina passo a passo como configurar corretamente esses parâmetros para atender às exigências do seu sistema.

• Requisitos de proteção elétrica: O fabricante orienta sobre quais disjuntores, fusíveis e dispositivos de proteção contra surtos devem ser usados para evitar curtos-circuitos, sobretensões ou sobrecargas.

• Recomendações de dimensionamento de cabos e proteções: Além disso, o manual informa a bitola mínima dos cabos, considerando fatores como a corrente elétrica, a distância da instalação e o tipo de aplicação. Da mesma forma, ele orienta sobre o tipo de isolamento adequado e, por fim, destaca a importância da necessidade de aterramento.

Seguir todas essas orientações não é apenas uma boa prática — é uma exigência técnica que garante a eficiência energética, evita falhas prematuras e assegura a conformidade com normas como a NBR 5410. Portanto, sempre leia e siga o manual antes de qualquer instalação.

Conclusão

Evite improvisações e métodos inadequados, como o uso de capacitores para ligar motores trifásicos em redes monofásicas. Em vez disso, adote a solução profissional e segura: o uso do inversor de frequência. Afinal, além de ser a forma tecnicamente correta, essa alternativa garante maior segurança, desempenho e durabilidade para o motor.
