Apresentação do CADe SIMU
Você entenderá, primeiramente, as principais características deste software e, além disso, conhecerá a aplicação dessa ferramenta no dia a dia do profissional da área elétrica, tanto para a execução de pequenos projetos quanto, inclusive, para fins didáticos.
Ao final você será capaz de:
- Compreender as características do software CADe SIMU;
- Identificar a estrutura do arquivo gerado pelo software;
- Identificar o perfil de usuário que utiliza CADe SIMU.
Você irá conhecer as características deste software e poderá atribuir suas ferramentas em sua rotina do dia a dia. A partir de detalhes abordados trataremos sobre conceitos e funcionalidades importantes para um excelente desempenho do software. Então, vamos começar.
Como usar o CADe SIMU, o Software Eletrotécnico mais popular
Algumas ferramentas presentes possibilitam simular o funcionamento dos projetos construídos.
Em sua biblioteca, este software possui uma grande quantidade das mais utilizadas simbologias que permitem criar os mais diversos tipos de circuitos em corrente alternada (CA) e corrente contínua (CC).
O uso deste software será de grande valia para estudantes da área elétrica e para elaboração de atividades por parte de professores da área de elétrica, física, automação entre outros.
Excelente software para aplicação didática e profissional.
Quando Evoluir do CADe SIMU para um Software Profissional?
O CADe SIMU é uma excelente ferramenta para aprendizado, simulação e desenvolvimento de pequenos projetos. No entanto, à medida que o profissional evolui e começa a desenvolver projetos mais estruturados para clientes, surge a necessidade de uma ferramenta mais robusta.
É nesse momento que entra o eCAD Labs.
Enquanto o CADe SIMU é ideal para simulação e estudos, o eCAD Labs foi desenvolvido para criação de projetos elétricos residenciais e industriais completos, permitindo organizar diagramas de comando, potência e documentação técnica de forma profissional.
Ou seja:
-
CADe SIMU → aprendizado e simulação
-
eCAD Labs → projeto profissional e entrega ao cliente
Estrutura do Arquivo e Extensão
Todo software produz um arquivo com uma respectiva extensão que representa, normalmente, a identidade do software que o criou.
Isso não poderia ser diferente no CADe SIMU e quando um projeto desenvolvido é salvo, automaticamente irá gerar um arquivo digital que representa o diagrama construído.
Este arquivo receberá uma extensão própria o .cad como pode ser observado em amarelo na imagem.
Organização de Projetos Elétricos Profissionais
O CADe SIMU gera arquivos com extensão própria (.cad), o que é perfeitamente funcional para simulação e estudo.
Porém, quando falamos em organização de múltiplos projetos, padronização de documentação e estruturação profissional, ferramentas como o eCAD Labs oferecem uma experiência mais avançada, permitindo que o eletricista organize seus projetos em nuvem, gere PDFs estruturados e mantenha um padrão técnico consistente.
Para quem deseja atuar de forma profissional no mercado, essa organização faz toda a diferença.
O Menu Opções do CADe SIMU
No Menu Opções, buscaremos compreender a finalidade dos recursos apresentado no CADe SIMU em seu menu de opções.
Começaremos então refletindo:
- Qual importância em conhecer as opções para o desenvolvimento de diagramas?
- Como estas alterações pode interferir no software CADe SIMU?
Como usar o CADe SIMU: Menu de Opções
O CADe SIMU conta com 6 menus de opções que atribui ações e define características importantes para seu funcionamento, são eles:
- Arquivo
- Editar
- Desenhar
- Modo
- Ver (Zoom)
- Barras (Ferramentas)
- Janela
fique tranquilo, você vai aprender como usar o Cade Simu e nós veremos agora cada um dos menus mencionados acima:
Menu Arquivo
Sabe-se das limitações do software CADe SIMU, no entanto, esta ferramenta possui diversas opções bastante úteis e fáceis de usar, abordaremos as principais destas funções.
Uma opção bastante importante deste menu é a configuração que é abordada na íntegra logo abaixo.

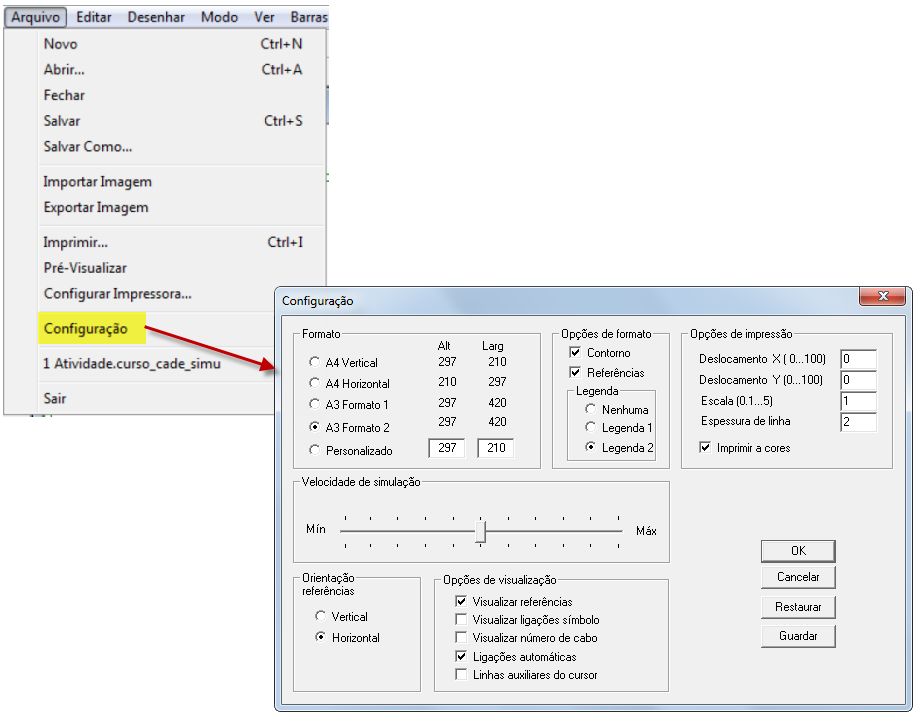

Menu de Opções Arquivo – Opção Configuração
No submenu configuração será possível realizar a formatação de página, opções de impressão, velocidade de simulação dos projetos construídos, orientação das referências e opções de visualização das TAG’s utilizadas no projeto.
Leia Também: CADe SIMU 2.0 – AGORA COM SIMULAÇÃO DE CLP
Campo Formato
No campo Formato podemos definir as dimensões da página do projeto, existem 4 dimensões predefinidas e mais uma opção personalizada, observe:
- A4 vertical – Ao selecionar esta opção podemos observar a área de criação do projeto assume a forma vertical nas dimensões de uma folha padrão A4. Observe:
- A4 horizontal – Selecionando esta opção observamos que a área de criação do projeto assume a forma horizontal nas dimensões de uma folha padrão A4. Observe:
- A3 formato 1 – Esta opção proporciona à área de criação do projeto as dimensões de uma folha padrão A3 na horizontal preenchendo toda a dimensão da folha. Observe:
- A3 formato 2 – Ao selecionar esta opção, teremos novamente a área de projeto assumindo as dimensões de uma folha padrão A3 na horizontal, porém, considerando um recuo à esquerda. Observe:
- Personalizado – Este modo permite que seja definida uma dimensão específica para a área do projeto. Para isso, basta digitar nos campos altura (Alt) e largura (Larg) as medidas pretendidas em milímetros (mm). Dessa forma, você consegue ajustar o espaço de trabalho conforme a necessidade do projeto.
Campo Opções de Formato
Este campo permite ajustar a visualização das margens do projeto e o layout da legenda a ser utilizada, vejamos:
- A opção contorno define se irá ou não ser exibida as margens que limitam a área do projeto, observe:
- A opção referência permite exibir e ocultar a visualização das “referencias cruzadas” existente ao longo das margens que estão ao redor da área do projeto, observe:
- Na opção legenda é possível escolher até dois formatos de legendas: o formato “Legenda 1” normalmente é utilizado em folhas de maiores dimensões como a folha A3, já o formato “Legenda 2” temos uma legenda normalmente utilizada em folhas como a A4.
Campo Opções de Impressão
No campo Opções de Impressão, encontramos os recursos que permitem configurar a melhor forma de impressão do projeto. Primeiramente, é possível definir a escala do documento a ser impresso. Além disso, o sistema permite ajustar a espessura das linhas, garantindo melhor visualização no papel. Da mesma forma, você pode configurar o deslocamento da impressão e outros parâmetros importantes para o alinhamento correto do layout.
Dessa maneira, esse campo reúne diversas configurações essenciais para personalizar a saída do documento. Entre as opções disponíveis, destacam-se:
- A opção Deslocamento X permite que o usuário realize o deslocamento da impressão a direita da folha.
- A opção Deslocamento Y possibilita que esta manipulação seja realizada para baixo, veja o exemplo a seguir.
- Na opção Escala podemos aumentar ou diminuir diagrama a ser impresso, sendo que esta variação pode variar de 0,1 a 5, onde 0,1 representa 10% da dimensão original do projeto e 5 expressa 500% desta mesma dimensão, veja o exemplo.
- A opção Espessura da linha oferece ao usuário a opção de aumentar ou diminuir a espessura das linhas de desenhos do projeto e legenda e pode variar somente entre 1 e 5, sendo 1 a linha mais fina e 5 a linha mais grossa.
- Imprimir em cores é a opção que define se a impressão será colorida ou em preto e branco.
Campo Velocidade de Simulação
Esse campo, portanto, permite definir a velocidade de simulação do projeto elétrico criado, possibilitando, assim, acompanhar com maior eficiência o funcionamento do sistema.
Observe que, ao posicionar o cursor no centro da seleção, o tempo da simulação fica próximo do real. No entanto, você pode aumentar o tempo de execução movimentando a barra para a direita. Da mesma forma, é possível reduzir esse tempo ao posicionar a barra para a esquerda.
Campo Orientação Referências
Esta disponível neste campo a opção de orientar na vertical ou horizontal as referências atribuídas aos componentes (contatos, bobinas, etc…), é de costume nomear estas referências de TAG’s, observe a reação do software ao manipularmos esta opção.
Campo Opções de Visualização
Com as opções encontradas no campo opções de visualizações será possível ajustar a área de desenho a fim de visualizar ou não campos e ferramentas auxiliam os usuários em determinados momentos, podemos encontrar as seguintes opções neste campo:
- Visualizar referência: nesta opção é possível definir a exibição das referências existentes nos contatos, bobinas entre outros… Normalmente estas referências definem as numerações padrão de contato aberto (ex. 13 e 14) ou mesmo bobinas (tradicionalmente A1 e A2).
Obs: Normalmente quando se trabalha somente com endereçamento de cabos estes campos são expressos nas TAG’s como podemos observar no exemplo.
- Visualiza Ligações Símbolo: Quando habilitado, esta opção proporciona a visualização dos pontos de conexão dos símbolos utilizados no projeto.
- Visualizar Número de Cabos: Na grande maioria dos casos, o projeto elétrico utiliza a identificação dos condutores para realizar a montagem física do circuito. Dessa forma, o profissional consegue interpretar corretamente o diagrama e, consequentemente, executar a instalação com mais precisão e segurança. Além disso, essa opção numera automaticamente os condutores do projeto construído no CADe SIMU, facilitando a organização e a execução. Veja, por exemplo, a aplicação prática dessa funcionalidade:
- Ligações Automáticas: No momento de criação do projeto, se faz necessário a inserção de pontos de “emendas” nas conexões dos cabos para que o CADe SIMU entenda que existe uma conexão, habilitando esta opção a emenda é adicionada automaticamente ao realizar as conexões, caso contrário deverá ser adicionado manualmente através da barra de ferramenta que veremos mais abaixo.
- Linhas Auxiliares do Cursor: A organização dos contatos e bobinas que adicionamos no projeto é imprescindível para a leitura, principalmente quando o diagrama é extenso, esta opção adiciona duas linhas auxiliares que ajudam no posicionamento dos símbolos no momento de criação do projeto.
Botões de Controle
- Botão OK: Aceita as alterações realizadas e sai da tela “configuração”, porém, ao ser finalizado o software CADe SIMU, estas alterações serão perdidas.
- Botão Cancelar: Ignora as alterações realizadas e sai da tela “Configuração”
- Botão Restaurar: Este botão retorna as configurações default do software
- Botão Guardar: Salva as alterações realizadas de modo que, mesmo que finalizado o software CADe_SIMU as alterações serão guardadas.
Como usar o CADe SIMU Menu de Opções Editar
Este recurso possibilita copiar, colar, desfazer e refazer ações em execução entre outros.
Menu de Opções Desenhar
Este menu possibilita a inserção de símbolos geométricos e linhas dentro de nossos projetos, estes farão parte de nosso projeto, mas não interagem eletricamente, observe que trata-se das ferramentas que encontram-se no menu vertical posicionado ao lado esquerdo da área de desenho.
Menu de Opções Modo
Neste menu encontraremos as opções existentes para processar a simulação do diagrama elétrico construído no CADe SIMU.
Menu de Opções Ver (Zoom)
Esse menu reúne todos os tipos de zoom disponíveis no CADe SIMU e, além disso, também permite definir a visualização da grade presente no palco do software.
Menu de Opções Barras
Com este recurso é possível habilitar ou desabilitar as barras de ferramentas do CADe SIMU.
Menu de Opções Janelas
Aqui é possível abrir, organizar as janelas de projetos que estejam em execução simultaneamente.
Barra Ferramentas
Conhecendo a Barra de Ferramentas do software eletrotécnico CADe SIMU você será capaz de:
- Reconhecer as ferramentas de componentes para criação de projetos no CADe SIMU
- Assimilar funções e detalhes de funcionamento das principais ferramentas.
Como usar o CADe SIMU – Barra de Ferramentas

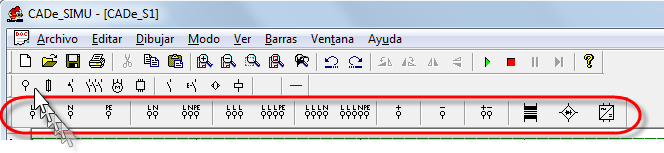

Alimentação
A Barra de Ferramentas “Alimentação” possui uma completa biblioteca com diversas opções de alimentação, aqui encontraremos as seguintes opções:
| ⇒ Alimentação em corrente alternada monofásico, trifásico com fase e neutro e terra |  |
| ⇒ Corrente Contínua (CC) com positivo e negativo |  |
| ⇒ Dispositivos de comandos como transformadores e pontes retificadoras |  |

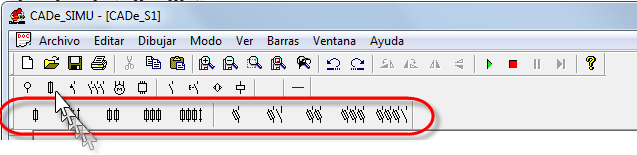

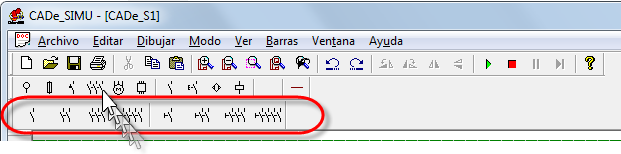

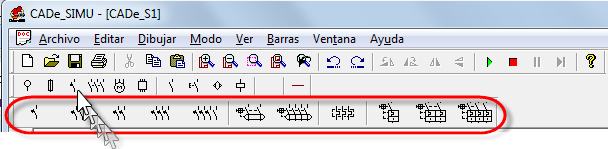

Fusíveis e Seccionadoras
| ⇒ Fusíveis Monofásicos |  |
| ⇒ Fusíveis Trifásicos |  |
| ⇒ Seccionadoras a base de fusíveis monofásicas |  |
| ⇒ Seccionadoras a base de fusíveis trifásicas |  |
Disjuntores
| ⇒ Disjuntor térmico monofásico e trifásico |  |
| ⇒ Disjuntor magnético monofásico e trifásico |  |
| ⇒ Relé termomagnético, chamando de relé térmico |  |
| ⇒ Disjuntor termomagnético, chamando disjuntor motor |  |

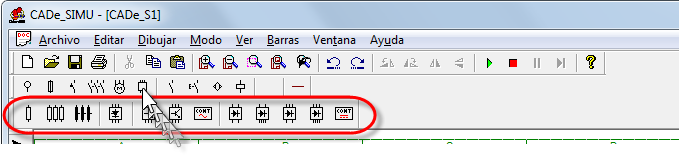

Contatores e Interruptores

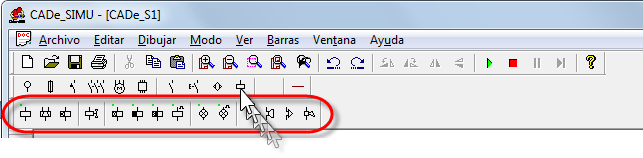

A barra de ferramentas contatores/interruptores será aplicada quando se faz necessário adicionar os contatos de potência ou auxiliar dos contatores ou mesmo adicionar os contatos de um interruptor ao circuito.
Para fazer o download do CADe SIMU, clique aqui.
| ⇒ Contatos do contator |  |
| ⇒ Contatos do interruptor |  |
Motores Elétricos

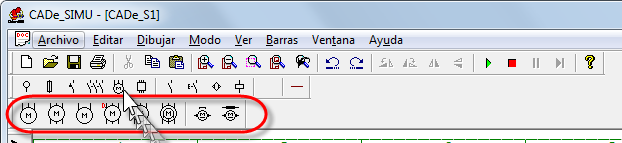

Esta barra disponibiliza diversos tipos de motores elétricos encontrados em diferentes aplicações e circuitos elétricos, seja em circuitos monofásico, circuitos trifásicos ou até mesmo em montagens cuja alimentação baseia-se em corrente contínua, a seguir temos os tipos de motores oferecidos pelo CADe SIMU:
| ⇒ Motor Trifásico de 3 ou 6 pontas e Motor de Rotor Bobinado |  |
| ⇒ Motor Dahlander e Motor de duas Velocidades |  |
| ⇒ Motor Monofásico |  |
| ⇒ Motor de Corrente continua |  |
Acessórios de Partida
Nesta barra de ferramentas, encontram-se diversos acessórios que auxiliam nas partidas de motores. Em geral, esses dispositivos contribuem diretamente para o desempenho do motor elétrico trifásico, pois realizam a redução da corrente de partida. Além disso, em determinadas aplicações, também permitem o controle da velocidade, proporcionando maior eficiência e proteção ao sistema.
Veja abaixo quais recursos possuímos:
| ⇒ Reostatos de partida e Autotransformador |  |
| ⇒ Soft Starter |  |
| ⇒ Inversores de frequência (CA) |  |
| ⇒ Conversores (CC) |  |
Contatos de comando

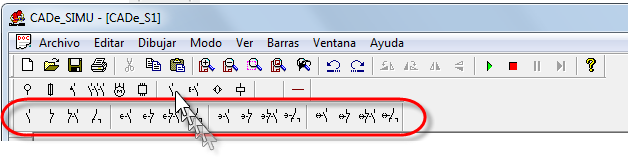

A barra de Contatos, apresenta a nós, os diversos tipos de contatos disponíveis para todos os dispositivos da biblioteca existente no CADe SIMU. A seguir veremos estes contatos:
| ⇒ Contatos NA (NO), NF (NC) e Reversível |  |
| ⇒ Contato de temporizador NA, NF e Reversível na energização |  |
| ⇒ Contato de temporizador NA, NF e Reversível na desenergização |  |
| ⇒ Contato de temporizador NA, NF e Reversível na energização e desenergização |  |
Bobinas e Sinalizadores
Através desta barra de ferramentas, temos a possibilidade de selecionar os diversos tipos de bobinas existentes para aplicação nos circuitos de comandos elétricos. Além disso, como podemos observar, essa mesma barra oferece diferentes opções de bobinas de relé, contatores, sinaleiros luminosos e sinalizadores sonoros. Dessa forma, o usuário consegue escolher o componente mais adequado para cada situação do projeto, tornando o desenvolvimento do circuito mais organizado e funcional.
Lógica de Contatos (Ladder)

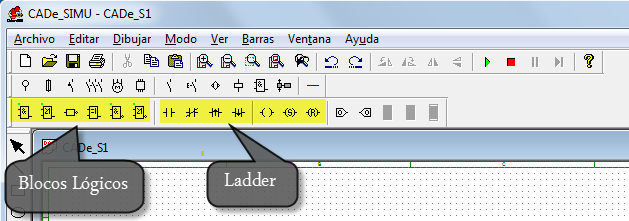

Através desta barra de ferramentas é possível prever a programação de um CLP. Podendo utilizar a linguagem Ladder ou blocos lógicos.
Do Aprendizado à Profissionalização
Aprender como usar o CADe SIMU é um passo fundamental para dominar comandos elétricos e entender a lógica dos circuitos.
Mas o próximo passo na evolução profissional é transformar esse conhecimento em projetos organizados, estruturados e prontos para execução.
O eCAD Labs permite exatamente isso: além de criar diagramas elétricos de forma mais intuitiva e organizada, também gerar documentação técnica pronta para apresentação. Dessa forma, você estrutura seus projetos com mais clareza e profissionalismo.
Se você já domina a simulação e quer elevar o nível dos seus projetos, vale a pena conhecer essa solução.
Dominar como usar o CADe SIMU é, sem dúvida, um divisor de águas para quem está iniciando na área de comandos elétricos.</strong> A ferramenta permite, primeiramente, compreender a lógica dos circuitos; além disso, possibilita testar simulações e, consequentemente, desenvolver pequenos projetos com mais segurança e confiabilidade.
Durante sua jornada profissional, o CADe SIMU será um grande aliado no aprendizado e na consolidação dos fundamentos técnicos.
No entanto, à medida que você evolui e começa a desenvolver projetos para clientes, surge a necessidade de uma ferramenta mais estruturada, capaz de organizar diagramas, padronizar documentação e entregar um projeto com padrão profissional.
É nesse momento que o próximo passo se torna claro.
