Escolher corretamente qual fusível usar é muito importante, pois se dimensionado da maneira errada poderá causar grandes danos.
Para definir um fusível, é muito importante avaliar as condições operacionais do circuito a ser protegido, a fim de adequar a resposta deste dispositivo caso este seja solicitado numa situação de sobrecorrente.
Neste artigo trataremos de algumas particularidades, características e formas de uso do fusível, para assim fazer com o fusível seja escolhido corretamente.
O que é fusível?
Fusíveis são dispositivos de proteção, utilizados para proteção contra sobrecorrente (curto-circuito) e sobrecarga de longa duração. São constituídos por um condutor de seção reduzida (elo fusível) em relação aos condutores da instalação, montados em uma base de material isolante.

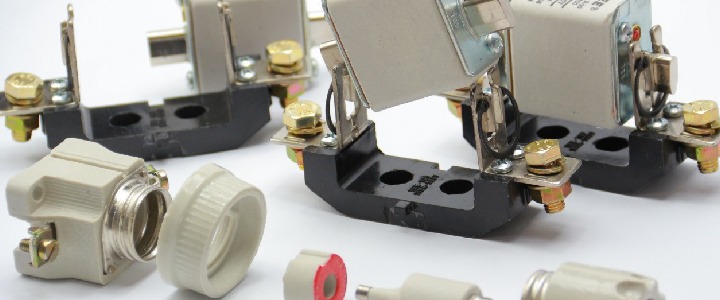

A estrutura básica dos fusíveis é:
- Base: É o suporte da estrutura do fusível;
- Porta fusível: Como o próprio nome já diz, é um porta fusíveis;
- Anel de proteção: Protege a rosca da base, evita contato da rosca da base com o circuito;
- Fusível: Parte substituível que contém o elo fusível em seu interior. O valor de corrente que o fusível suporta geralmente vem expressa em seu corpo;
- Indicador: Indicação visual de operação do fusível.
Os curtos-circuitos podem causar incêndios, danos a equipamentos elétricos, por esta razão os fusíveis são muito utilizados.
Alguns fusíveis são feitos de uma pequena liga metálica, geralmente o chumbo, de baixo ponto de fusão, pois quando a intensidade da corrente elétrica ultrapassa o limite do fusível, essa liga esquenta e se funde interrompendo assim a passagem da corrente.
Como funcionam os fusíveis?
O fusível é um elo de ligação por onde passa a corrente, ele aquece se a variação da corrente for acima do padrão para o qual foi projetado.
Quando ocorre sobrecorrente, o elo fusível aquece devido a sobrecorrente o mesmo funde-se, interrompendo a passagem de corrente elétrica, evitando assim danos à instalação e aos equipamentos.
Por esta razão é sempre muito importante que a capacidade dos fusíveis seja sempre bem dimensionada. Porque se ele não queimar pelo excesso de carga, isso poderá queimar a fiação do circuito, ou os aparelhos ligados a ele, com o risco de provocar um incêndio.
Características
- Corrente nominal: Valo de corrente que o fusível deve suportar continuamente sem se fundir. Essa corrente geralmente vem expressa no corpo do fusível.
- Corrente de ruptura: Valor máximo de corrente que o fusível consegue interromper.
- Corrente convencional de atuação: valor específico de corrente que provoca a atuação do dispositivo de proteção dentro de um tempo determinado.
- Curva característica: presenta a relação entre o tempo necessário para interrupção em função de corrente.
De acordo com o tempo de atuação, podem ser classificados como rápidos ou retardados.
Os fusíveis retardados são empregados na proteção de motores, devido ao pico de corrente na partida.
- Elo fusível: O tempo que o mesmo leva para se fundir é proporcional ao quadrado da corrente aplicada e da inércia térmica do material empregado ao elo. Por isto, a variação do material utilizado interfere na velocidade de ação do fusível. Ele pode ser muito rápido, rápido, média, lenta ou muito lenta.
Categoria de emprego dos fusíveis
A especificação das classes de serviço dos fusíveis é feita por meio de duas letras, sendo a primeira minúscula e a segunda maiúscula, conforme apresentadas abaixo:
| Letra | Descrição | |
| Primeira letra Minúscula | a | Fusível limitador de corrente, atuando somente na presença de curto-circuito. |
| g | Fusível limitador de corrente, atuando na presença tanto de curto-circuito como de sobrecarga. | |
| Segunda letra Maiúscula | G | Proteção de linha, uso geral. |
| M | Proteção de circuitos motores. | |
| L | Proteção de linha. | |
| Tr | Proteção de transformadores. | |
| R | Proteção de semicondutores, ultrarrápidos. | |
| S | Proteção de semicondutores e linha (combinado). |
Um exemplo de aplicação das letras:
- “aM” – Fusível para proteção de motores (atuação para curto)
- “gL/gG” – Fusível para proteção de cabos e uso geral (atuação para sobrecarga e curto)
- “aR” – Fusível para proteção de semicondutores (atuação para curto)

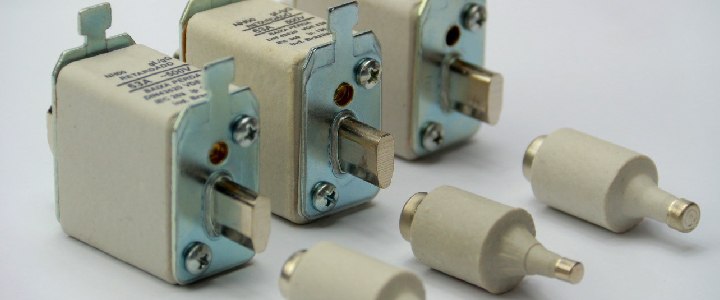

Tipos de fusíveis
- Fusível tipo NH: Os fusíveis NH são aplicados na proteção de sobrecorrentes de curto-circuito em instalações elétricas industriais.
Possuem categoria de utilização “gL/gG”, e são apresentados em seis tamanhos diferentes. Atendem correntes nominais de 6 a 1250A.
São fusíveis limitadores de corrente e têm capacidade elevada de interrupção (120KA em até 690VCA).
- Fusível tipo D: Os fusíveis D são utilizados na proteção de curto-circuito em instalações elétricas, são bastante seguros, permitindo o seu manuseio sem riscos de choque.
Possuem categoria de utilização “gL/gG”, e são encontrados em 3 tamanhos diferentes.
Atendem a correntes nominais de 2 a 100ª.
Possuem capacidade de interrupção de: 1. 20A – 100kA.
- 25 a 63A – 50 a 70kA
- Fusíveis ultrarrápidos: Os fusíveis ultrarrápidos são utilizados para proteção de curtos-circuitos em circuitos retificadores e conversores de frequência.
Podem ser usados para curtos circuitos internos ou externos.
Conclusão
E agora, você já consegue dar início ao seu projeto com as informações deste artigo? Espero que sim.
Para utilizar os fusíveis para proteção de curto-circuito ele se mostra bastante eficiente, porém para uso para proteção contra sobrecarga não é muito aconselhável pois o este atua com uma intensidade de corrente com variação em torno de 1,4 vezes o seu valor nominal, não havendo, portanto, uma margem de segurança aceitável.
Saber como e quando utilizar este tipo de componente é bastante importante, assim como sempre se atentar para que os conhecimentos sejam aplicados da forma mais segura possível, evitando assim, possíveis acidentes elétricos.
