A partida sequencial de motores é uma das estratégias mais inteligentes para garantir estabilidade elétrica e eficiência energética em ambientes industriais. Em sistemas onde dois, três ou até mais motores trifásicos operam simultaneamente, o acionamento direto pode provocar picos elevados de corrente, quedas de tensão e sobrecarga na rede elétrica.

Esse cenário não apenas compromete o desempenho do processo produtivo, como também reduz a vida útil de contatores, disjuntores e cabos elétricos. É justamente por isso que a partida sequencial de motores se tornou uma prática indispensável em painéis elétricos industriais modernos.

Além da técnica em si, outro fator determinante para o sucesso do projeto é a forma como o diagrama de comando é desenvolvido. Hoje, ferramentas como o eCAD Labs permitem criar diagramas elétricos industriais de maneira mais organizada, visual e profissional, facilitando o planejamento da lógica de temporização e reduzindo erros na montagem.

Dominar a partida sequencial não é apenas uma questão técnica — é um diferencial competitivo para o eletricista que busca entregar projetos mais seguros, eficientes e valorizados pelo cliente.

Por Que Usar a Partida Sequencial de Motores?

Antes de mais nada, é fundamental compreender o comportamento dos motores elétricos trifásicos no momento da partida. Esses motores exigem uma corrente de partida (conhecida como inrush) logo que são ligados, que pode variar de quatro a até oito vezes o valor da corrente nominal. Ou seja, se um motor consome normalmente 10 A, no momento da partida ele pode exigir de 40 A a 80 A por alguns segundos.

Agora, imagine o impacto de ligar dois, três ou mais motores ao mesmo tempo. Isso pode gerar um pico de corrente muito elevado, o que provoca problemas como quedas de tensão na rede elétrica, acionamento de disjuntores ou relés térmicos, e até interrupções não planejadas no processo produtivo.

ADS eCAD Labs

A partida sequencial de motores aciona cada motor com pequenos intervalos, reduzindo o impacto da corrente de partida e garantindo mais estabilidade e segurança ao sistema elétrico.

Faça a Sua 1ª Venda de Automação Residencial - Envento pago por R$47,00

Exemplo Prático de Aplicação

Imagine um cenário prático em que você aciona três motores trifásicos em sequência, com um intervalo de 5 segundos entre cada partida. Essa estratégia é conhecida como partida sequencial de motores e tem como principal objetivo reduzir o pico de corrente elétrica durante o acionamento simultâneo dos equipamentos — algo especialmente útil em ambientes industriais.

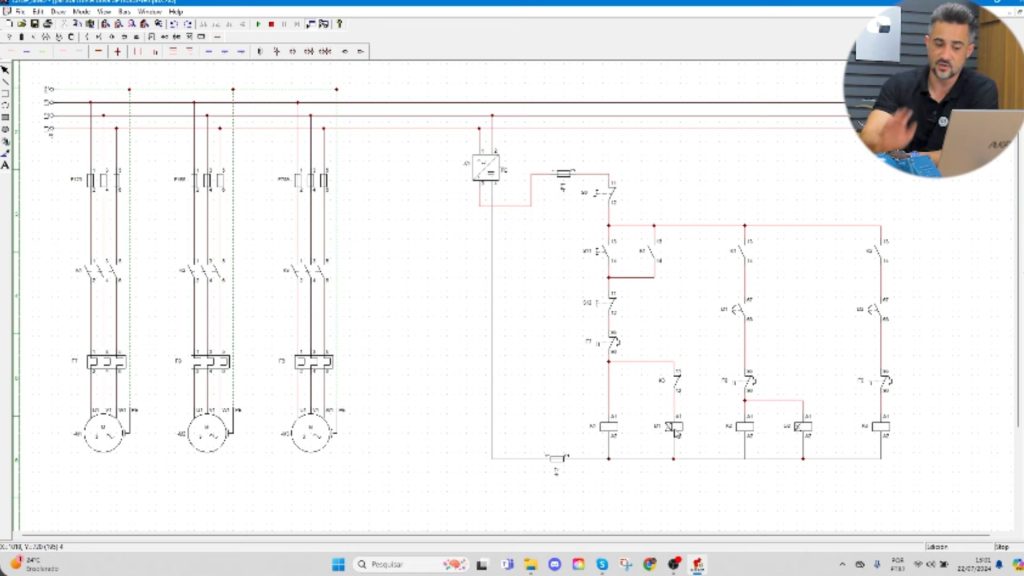

Para desenvolver essa lógica de acionamento, você pode utilizar o software CADe Simu, uma ferramenta que permite tanto criar diagramas de comandos elétricos quanto simular seu funcionamento em tempo real.

No diagrama montado, utilizamos:

Botoeiras de liga/desliga, responsáveis por iniciar e parar o sistema manualmente;
Contatores (K1, K2, K3), que comandam o acionamento de cada motor individualmente;
Temporizadores (D1, D2), que inserem os intervalos de tempo entre cada acionamento.

A lógica funciona assim:

O operador pressiona a botoeira de partida (S1);
O motor M1 é imediatamente acionado pelo contator K1;
Após 5 segundos (definidos no temporizador D1), o motor M2 é acionado pelo contator K2;
Em seguida, com mais 5 segundos de delay (via temporizador D2), o motor M3 é ligado por meio do contator K3.

Dessa forma, os motores partem de forma escalonada, evitando sobrecarga na rede elétrica e garantindo mais segurança e eficiência ao sistema.

Benefícios da Partida Sequencial de Motores na Indústria

Além de proporcionar um controle mais eficiente sobre o consumo de energia elétrica, a partida sequencial de motores oferece um benefício técnico importante: o aumento da vida útil dos componentes do sistema. Isso ocorre porque, ao evitar o acionamento simultâneo de dois ou mais motores, reduz-se o pico de corrente elétrica. Esse pico, se não controlado, poderia causar sobreaquecimento em cabos, disjuntores e contatores, resultando em desgaste prematuro e até falhas nos equipamentos.

Outro aspecto fundamental é o uso de temporizadores no circuito de comando. Com eles, cada motor tem tempo para atingir a corrente nominal antes do próximo ser acionado. Dessa forma, o sistema opera de maneira mais estável, segura e protegida contra sobrecargas, mesmo em ambientes industriais com demandas elevadas.

Possíveis Problemas e Soluções

Contudo, é preciso ter atenção a detalhes do circuito. Por exemplo, o uso contínuo do temporizador por tempo excessivo reduz sua vida útil. Para contornar isso, recomenda-se a inserção de contatos auxiliares que desenergizem os temporizadores após o ciclo de partida.

Da mesma forma, o eletricista deve desligar corretamente os demais motores sempre que desativar o motor principal (M1). Para isso, ele pode utilizar contatos normalmente fechados no circuito de comando.

Onde Aplicar a Partida Sequencial de Motores com Eficiência

Ambientes industriais com vários motores em operação, como linhas de produção automatizadas, exigem o uso da partida sequencial de motores. Nessas situações, ligar todos os motores de forma simultânea pode gerar um pico elevado de consumo de energia elétrica, sobrecarregando a rede e comprometendo a estabilidade do sistema.

Por isso, muitos profissionais aplicam essa técnica em sistemas de exaustão industrial, em bombas que operam em sequência (como nas estações de tratamento de água) e em processos fabris com vários estágios mecânicos ou automatizados, onde cada motor inicia sua operação em um tempo específico e de forma organizada.

O uso da partida sequencial é comum em painéis elétricos, pois otimiza espaço, melhora a eficiência e reduz falhas e custos operacionais.

Como Projetar uma Partida Sequencial de Motores com Mais Agilidade

Na prática, desenvolver um diagrama de partida sequencial de motores pode exigir tempo e atenção aos detalhes, principalmente quando envolvemos múltiplos contatores, temporizadores e intertravamentos.

Embora ferramentas como o CADe Simu permitam a simulação dos circuitos, atualmente existem soluções mais completas e modernas para criação de projetos elétricos industriais e residenciais.

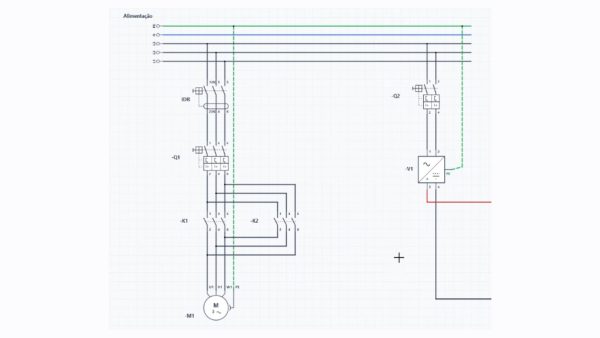

Um exemplo é o eCAD Labs, software desenvolvido pela Sala da Elétrica para criação de projetos elétricos residenciais e industriais. A ferramenta permite montar diagramas de comando, diagramas de potência e organizar toda a documentação do projeto de forma automatizada.

Ao projetar uma partida sequencial de motores no eCAD Labs, é possível:

Criar diagramas elétricos em 2D com mais rapidez
Organizar os circuitos de comando e potência
Gerar documentação técnica automaticamente
Estruturar projetos conforme boas práticas da NBR 5410
Economizar tempo na elaboração de painéis elétricos

Além disso, a lógica de comandos elétricos pode ser organizada de forma visual e intuitiva, reduzindo erros e retrabalho.

Para profissionais que desejam evoluir na área industrial, dominar a partida sequencial de motores e utilizar ferramentas profissionais como o eCAD Labs representa um grande diferencial competitivo.

👉 Conheça agora o eCAD Labs e veja como transformar seus projetos elétricos industriais em entregas mais organizadas, eficientes e valorizadas pelo cliente.

Conclusão: Transforme seu Conhecimento em Prática

Dominar a partida sequencial de motores vai muito além de entender temporizadores e contatores. Trata-se de compreender o comportamento da corrente de partida, distribuir cargas de forma inteligente e garantir estabilidade elétrica em sistemas industriais cada vez mais exigentes.

Quando aplicada corretamente, essa técnica reduz picos de corrente, evita sobrecargas no painel elétrico e aumenta a vida útil dos componentes do sistema. Em um mercado competitivo, esse tipo de domínio técnico se transforma em autoridade profissional.

Além disso, utilizar simuladores e softwares de projeto permite testar a lógica antes da aplicação prática, reduzindo falhas, retrabalho e desperdícios. Ferramentas modernas como o eCAD Labs facilitam a criação de diagramas de comando e potência, organizam o projeto e elevam o padrão da entrega profissional.

🔧 Quer projetar sua própria partida sequencial de motores com mais agilidade e organização profissional?

👉 Conheça o eCAD Labs e descubra como desenvolver diagramas elétricos industriais de forma estruturada, visual e muito mais eficiente.

E se você quer continuar evoluindo na área de comandos elétricos e automação industrial, acompanhe também os conteúdos da Sala da Elétrica e aprofunde ainda mais seu conhecimento técnico.
