Você sabia que, com apenas um simples dispositivo, é possível salvar seus motores elétricos de danos graves e, além disso, prolongar significativamente sua vida útil? Pois bem, estamos falando do relé de proteção trifásica, uma peça fundamental que, por sua vez, protege sistemas trifásicos contra a ausência de uma das fases. Neste artigo, vamos explorar não apenas como esse dispositivo funciona, mas também por que ele é indispensável e de que maneira pode transformar sua atuação como eletricista.
O relé de proteção trifásica monitora constantemente as três fases de um sistema elétrico. Sua principal função é detectar a falta de qualquer uma das fases e desligar o motor automaticamente para evitar falhas sérias. Um motor trifásico funcionando com fase ausente, por exemplo, pode superaquecer, gerar ruídos incomuns e até apresentar falhas irreversíveis.

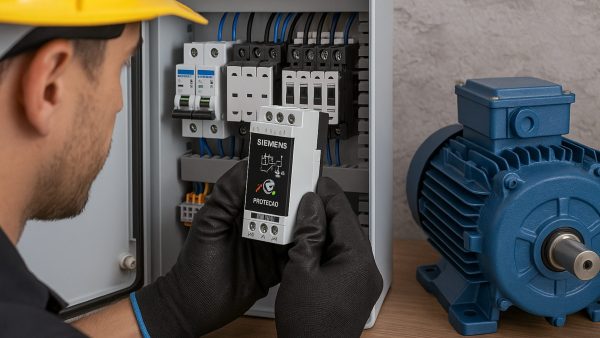

Esse dispositivo atua diretamente no contator do motor. Sempre que identifica a ausência de fase, ele interrompe o funcionamento, garantindo a integridade do sistema. Assim, evita prejuízos e prolonga a vida útil dos equipamentos.
Em testes práticos realizados em um painel elétrico de demonstração, foi possível observar a atuação do relé de proteção trifásica em diferentes cenários. Ao desligar uma das fases do sistema, o relé interrompeu imediatamente o funcionamento do motor. Quando a fase foi restabelecida, o motor permaneceu desligado até que o botão de acionamento fosse pressionado novamente, reforçando a segurança do sistema.
Uma dúvida comum, por exemplo, é sobre o uso do relé de proteção trifásica em motores monofásicos. No entanto, a resposta é clara: não é recomendável. Isso porque o relé trifásico depende da defasagem de 120° entre as três fases para funcionar corretamente. Ao tentar simular essa condição com apenas duas fases, o dispositivo simplesmente não atua como deveria.

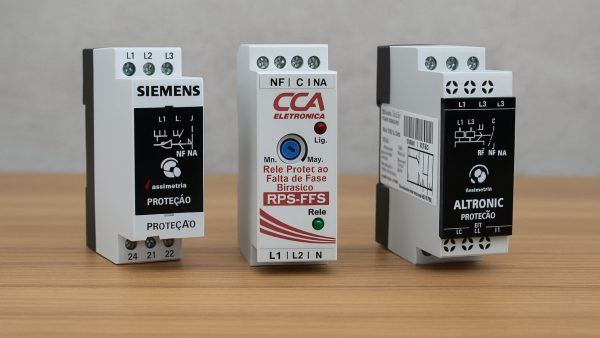

Portanto, para sistemas monofásicos ou bifásicos, o ideal é utilizar um relé de proteção específico para essa configuração. Dessa forma, garante-se a eficiência da proteção e evitam-se falhas operacionais.
Adotar o relé de proteção trifásica em suas instalações traz diversos benefícios:
Além disso, o dispositivo permite uma resposta rápida em caso de falha, garantindo que o motor seja desligado antes que ocorram danos maiores.
No diagrama de potência típico, o relé de proteção trifásica é conectado entre as fases de entrada e o contator do motor. Consequentemente, seu contato de saída controla diretamente o circuito de acionamento. Assim que falta uma fase, o relé desativa o contator e, com isso, interrompe imediatamente o funcionamento do motor.
Isso evita que o motor funcione de forma irregular, prevenindo ruídos anormais, superaquecimento e desgaste excessivo.
Por isso, o relé de proteção trifásica é mais do que um acessório: é um aliado indispensável para garantir segurança e eficiência nas instalações elétricas. Seja em ambientes industriais ou comerciais, esse componente, além de ser essencial, faz a diferença na durabilidade e na confiabilidade dos motores.
Se você ainda não utiliza essa solução em seus projetos, está na hora de repensar. Afinal, proteger seu sistema contra falhas é sinônimo de economia, segurança e profissionalismo.
Curtiu as dicas? Compartilhe este conteúdo com outros profissionais e continue nos acompanhando nas redes sociais para mais insights sobre elétrica e automação! ⚡
