As 6 Principais Cores de Botoeiras e Sinaleiros

  • fevereiro 24, 2017
  • Acionamento e Controle
  • 4 comentários

Home materiais As 6 Principais Cores de Botoeiras e Sinaleiros

Conheça as principais cores de botoeiras e sinaleiros e suas funcionalidades que você encontrará em qualquer painel de comando:

Você sabia que as botoeiras e sinaleiros encontrados em painéis de comando tem um significado efetivo? E você sabe cada um desses significados de cada uma das cores que você encontra no dia a dia?

É exatamente sobre isso que iremos falar hoje e entender exatamente qual a cor para cada aplicação e qual o significado de cada uma delas. Quais são as cores mais importantes que você precisa conhecer para identificar
visualmente o que é cada um dos botões e cada um dos sinaleiros que você vai encontrar nos diagramas de comando.

A ideia deste artigo é reconhecermos visualmente cada uma delas. Para isso utilizaremos duas tabelas para simplificar e nós a disponibilizaremos para download.



Sinaleiros

Cores de Sinaleiros

Para darmos um exemplo básico. Qual o significado dos sinaleiros Verde e Vermelho? Você já deve saber por interagir no dia a dia como um todo. Mas além desses dois, existe o amarelo, azul e branco que podemos encontrar. E quando devemos utilizá-los?

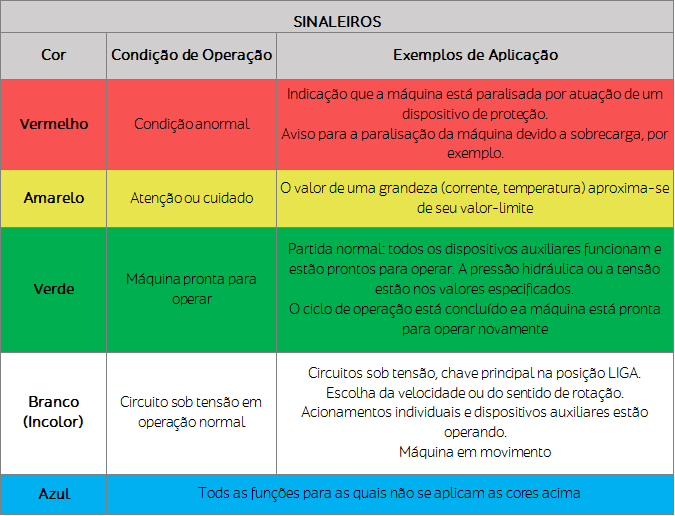

Dá uma olhada nessa tabela de Sinaleiros:

Nela estão as 5 cores fundamentais para identificação dos Sinaleiros.

Tabela que exibe as cores de sinaleiros e sua aplicação

Vermelho: Condição anormal (Intervenção de Segurança na máquina)
Amarelo: Atenção ou cuidado (Temperatura superior)
Verde: Máquina pronta para trabalhar (Alerta que pode operar e todas as condições de início estão normais.)
Branco ou Incolor: Tensão em operação normal (Indicação de funcionamento de alguma fase de processo da máquina)
Azul: Se aplica quando há algo diferente de todas as cores acima

Bacana né?

Você percebeu que dependendo da cor que escolher para indicar o funcionamento de alguma parte da máquina, motor ou alguma fase de processo. Você tem que escolher corretamente. Essas são as cores que vão representar quais são e qual a finalidade dos sinaleiros.

E As Cores das Botoeiras?

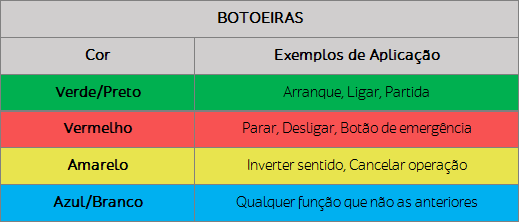

Dá uma olhada nessa tabela de Botoeiras

Nela estão As 6 cores fundamentais para identificação das Botoeiras.

Tabela que exibe as cores de botoeiras e sua aplicação

Verde/Preto: Simboliza partida da máquina (Ligar Motor)
Vermelho: Desligar um comando (Parar/Desligar)
Amarelo: Inverter Sentido (Cancelar Operação)
Azul/Branco: Qualquer situação que não se aplica as cores acima

Como você viu na tabela anterior, os Botões ou Botoeiras tem uma importância significativa para as cores que devemos utilizar para identificação do funcionamento de uma máquina, por exemplo.

Como escolher a Botoeira correta em função de sua cor?

Não podemos simplesmente escolher qualquer botão para fazer qualquer parte do processo de funcionamento da máquina. Logo escolher a melhor finalidade das cores faz parte do profissional qualificado que realmente sabe o que está fazendo.
Se você for prestar um serviço para uma empresa, por exemplo, você vai precisar conhecer As 6 Principais Cores de Botoeiras e Sinaleiros e funcionalidade, porque vai ser exigido em relação a esse tipo de montagem e instalação.

É exigido em algumas normas como NR16 e NR12 dentre outras a utilização das
cores específicas para fazer a normatização da parte de segurança.

Para que você possa adquirir mais conhecimento sobre As Cores das Botoeiras e Sinaleiros e suas Funcionalidades

Nós disponibilizamos um material – E-Book GRATUITO das cores e funcionalidades
das botoeiras e sinaleiros que poucos profissionais tem acesso e você pode
FAZER O DOWNLOAD imediatamente.

  • PUBLICAÇÕES RELACIONADAS

    • Podcast Empreendedor Autônomo | #24 Como usar o marketing digital simples para ter mais clientes
    • Podcast Empreendedor Autônomo | #23 Como usar parcerias de forma estratégica
    • Podcast Empreendedor Autônomo | #22 Sair do CLT para se tornar autônomo é bom negócio?
    • Podcast Empreendedor Autônomo | #21 Planejamento e Crescimento da sua empresa
    • Podcast Empreendedor Autônomo | #20 Confie no seu preço, e não tenha medo de passar ele para o cliente

Comentários

  • fabiano

    estão de parabéns pelo conteúdo apresentado

    • Responder
    • · domingo, 12:13
  • Douglas Lima

    Sobre o texto a norma NBR IEC 60439 e informa um padrão de cores e dado pela IEC 60073 e o padrão e diferente do que foi dito no vídeo sobre a lampada amarela e vermelha. cujo Vermelha sígnica funcionando e a amarela falha.

    • Responder
    • · sexta, 15:31
    • Engª Camila Andrade

      Olá Douglas tudo bem?

      Existe realmente uma confusão quanto a isso.
      A norma IEC determina uma padrão de cores, os falados no artigo, porém a NR-10 no item 10.3.9, estabelece que os dispositivos de manobra tenham sinalização VERDE quando desligados, e VERMELHO quando ligados.
      Espero ter esclarecido sua dúvida.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

      • Responder
      • · terça, 09:53
      • Bruno Leite Oliveira

        Boa tarde , qual regra esta valendo? temos que seguir qual orientação?

        sds
        Bruno Oliveira
        Eng. Mecânico

        • Responder
        • · terça, 17:14
