Aprenda como instalar interruptor paralelo passo a passo

0
18

Se você está procurando por um conteúdo que ensina como instalar interruptor paralelo, você está no lugar certo! Vamos lá?

Interruptor paralelo

como instalar interruptor paralelo - three way 1

Interruptor é um dispositivo pelo qual se interrompe (de forma reversível) a passagem de um sinal em um circuito elétrico ou eletrônico , é um comutador.



O interruptor paralelo permite que o usuário comande a lâmpada de dois pontos de acionamento distintos.

Quando utilizado juntamente com o Interruptor intermediário pode ter 3 ou mais pontos de acionamentos de uma lâmpada por exemplo.

O interruptor paralelo é também conhecido como “three way”, esse tipo de interruptor é comumente usado em escadas, corredores, quartos, salas, ambientes grandes que tem mais de uma entrada.

Externamente, ele é muito parecido com os interruptores simples e intermediário, porém o interruptor paralelo possue 3 pontos de conexão.

Existe também o interruptor paralelo bipolar utilizado para circuitos bifásicos (220V). Funcionam da mesma forma que os interruptores paralelo simples, podendo também comandar cargas como ventiladores, lâmpadas de dois pontos diferentes. Porém sua instalação, consiste no uso de maior número de condutores.

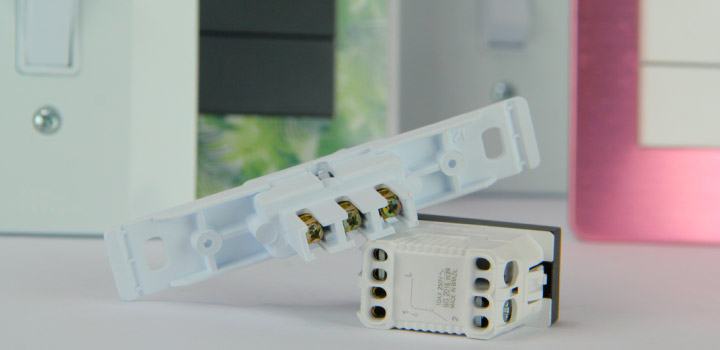

Paralelo Simples:

como instalar interruptor paralelo - three way 2

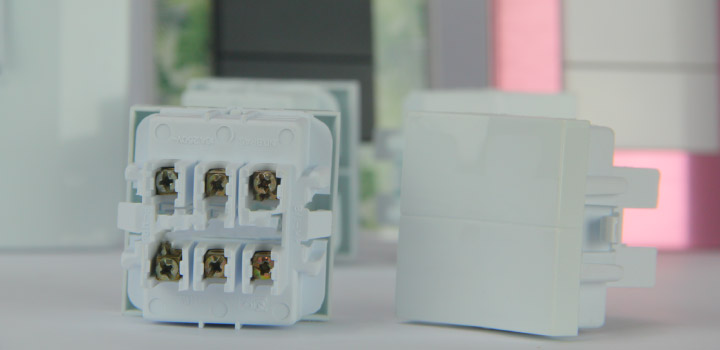

Paralelo Bipolar:

como instalar interruptor paralelo - three way 3

Características

  • Disponíveis nas versões 10A e 16A 250V.
  • Terminais com 3 parafusos (monopolar)
  • Terminais com 6 parafusos (bipolar)
  • Atualmente fabricados com material ABS com proteção UV
  • Opção de lâmpada de LED (algumas versões)

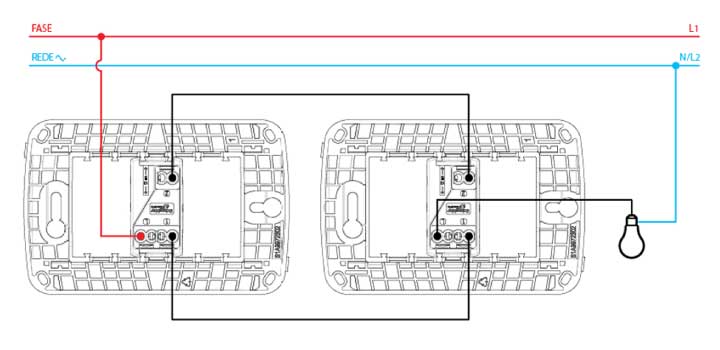

Como instalar um interruptor paralelo simples

Para que o interruptor paralelo funcione corretamente é necessário que ele seja ligado corretamente

  1. Desligue o DR ou disjuntor
  2. Conecte a fase no borne L do interruptor 1
  3. Conecte o retorno (a) no borne 1 do interruptor 1
  4. Conecte o retorno (b) no borne 2 do interruptor 1
  5. Conecte o retorno (a) no borne 1 do interruptor 2
  6. Conecte o retorno (b) no borne 2 do interruptor 2
  7. Conecte o retorno (c) no borne L do interruptor 2
  8. Conecte o retorno (c) no receptáculo (externo) da lâmpada
  9. Conecte o neutro no receptáculo da lâmpada



Indicar para sempre ligar o neutro na rosca do receptáculo

como instalar interruptor paralelo - three way 4





Como instalar um interruptor paralelo bipolar

Para que o interruptor paralelo funcione corretamente é necessário que ele seja ligado corretamente

  1. Desligue o DR ou disjuntor
  2. Conecte a fase 1 no borne L1 do interruptor 1
  3. Conecte a fase 2 no borne L2 do interruptor 1
  4. Conecte o retorno (a) no borne 1 do interruptor 1
  5. Conecte o retorno (b) no borne 2 do interruptor 1
  6. Conecte o retorno (c) no borne 3 do interruptor 1
  7. Conecte o retorno (d) no borne 4 do interruptor 1
  8. Conecte o retorno (a) no borne 1 do interruptor 2
  9. Conecte o retorno (b) no borne 2 do interruptor 2
  10. Conecte o retorno (c) no borne 3 do interruptor 2
  11. Conecte o retorno (d) no borne 4 do interruptor 2
  12. Conecte o retorno (e) no borne L1 do interruptor 2
  13. Conecte o retorno (f) no borne L2 do interruptor 2
  14. Conecte o retorno (e) no receptáculo (externo) da lâmpada
  15. Conecte o retorno (f) no receptáculo da lâmpada



como instalar interruptor paralelo - three way 5



Conclusão

O interruptor paralelo é muito utilizado em industrias, comércio e residências. Nas residências é utilizado em escadas, salas, quartos ou em locais onde se faz necessário o acionamento de lâmpadas de mais de um lugar.

O interruptor paralelo tem obrigatoriamente 3 parafusos de conexão, o condutor fase e retorno são ligados no pino do meio do interruptor paralelo.

Atualmente os interruptores tem indicação de onde ligar cada cabo.

Saber como e quando utilizar este tipo de componente é bastante importante, assim como sempre se atentar para aplicar os conhecimentos da forma mais segura possível, evitando assim, possíveis acidentes elétricos.

Gostou do artigo e do nosso vídeo? Para assistir pelo youtube, clique aqui.

Para fazer o download dos materiais gratuitos da Sala da Elétrica, clique aqui.

Para conhecer os cursos da Sala da Elétrica, clique aqui.

Deixe um comentário abaixo e compartilhe.

Aprenda como instalar interruptor paralelo passo a passo
5 (100%) 4 votes

Engª Camila Andrade Engenheira de 29 anos. Formada em Engenharia Elétrica pelo Centro Universitário da FEI. Atualmente na área de redação e suporte técnico da Sala da Elétrica. Atuou em: Área de Engenharia de processos na WEG, pós vendas e suporte técnico, redação de manuais de bordo automotivo, manual de reparos automotivos e também desenvolvimento de esquemas elétricos automotivos.

Comment(18)

    1. Olá Jaderson, tudo bem?

      Na verdade você vai precisar de 1 interruptor intermediário e 2 interruptores paralelos.
      A ligação é a convencional, você ó vai colocar as lâmpadas e os interruptores em ambientes diferentes.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  1. Bom dia!
    É possível ligar 3 interruptores paralelos para 2 lampadas, sendo que, em um deles, eu acenderia 2 lampadas e nos outros dois, cada um corresponderia a uma lâmpada distinta?
    Agradeço pela atenção.

    1. Olá José, tudo bem?

      Pelo que entendi você pretende ligar duas lâmpadas: interruptor simples ligado as 2 lâmpadas.
      Ligar as lâmpadas independentemente: 1 interruptor simples para cada um deles.
      A diferença é que cada lâmpada terão 2 acionamentos um para ligar junto com a outra, e o outro acionamento para acender sozinha.

      Caso você queira fazer estes acionamentos de mais de um lugar então você deverá usar o 6 interruptores paralelos, no caso de dois pontos de acionamento, 2 interruptores para cada acionamento.

      Qualquer dúvida estaremos a disposição.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  2. Tenho um interruptor duplo com um threeway. Quem fez a instalação fez com 3 fios brancos e dois vermelhos. Já coloquei um vermelho para cada interruptor. Como descobrir a combinação correta dos três brancos? Consigo resolver com a chave teste?

    1. Olá Cristina, tudo bem?

      Consegue sim. Você vai precisar de uma chave teste e um multímetro para testar continuidade dos cabos, desta maneira você vai poder descobri a “origem” de todos os cabos. Vai descobrir o que é neutro, o que é terra e fase.
      Sugiro a você que quando você descobrir qual cabo é qual, você identifique-os para facilitar futuramente.
      Qualquer dúvida estaremos a disposição.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  3. Em uma ligação em paralelo, para ligar duas lâmpadas em ambientes diferentes, e distantes, é possível ligar neutros diferentes um de uma sub rede e outro de outra sub rede de uma mesma residência?
    Se fizer isso o circuito em paralelo funciona noalmente ou dá problema? Qual?

    1. Olá Paulo, tudo bem?

      Você pode usar o neutro diferente, porque no quadro de distribuição existe o barramento do neutro, eles saem do mesmo lugar.
      Mas eu te sugiro que você use o mesmo neutro para os mesmos circuitos, desta forma, fica mais fácil identificar de onde vem o neutro e a fase em caso de problemas na instalação.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  4. Em uma ligação em paralelo, para ligar duas lâmpadas em ambientes diferentes, é possível ligar neutros diferentes um de uma sub rede e outro de outra sub rede de uma mesma residência?
    Se fizer isso o circuito em paralelo funciona noalmente ou dá problema? Qual?

    1. Olá Paulo, tudo bem?

      Você pode usar o neutro diferente, porque no quadro de distribuição existe o barramento do neutro, eles saem do mesmo lugar.
      Mas eu te sugiro que você use o mesmo neutro para os mesmos circuitos, desta forma, fica mais fácil identificar de onde vem o neutro e a fase em caso de problemas na instalação.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

    1. Olá Leonardo, tudo bem?
      Leonardo, se você quer que os interruptores acionem a sua tomada, então você deve ligar a tomada como se fosse a lâmpada.
      Agora se você só quer ligar as tomadas e os interruptores em uma mesma caixinha, que é o convencional, então você liga normal…
      Na verdade as tomadas e os interruptores terão circuitos independentes, só estarão na mesma caixinha.

      Espero ter ajudado.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

    1. Olá Magno, tudo bem?

      Sim, realmente, é uma ligação relativamente simples né.
      Mas como você disse interessante para quem está começando.

      Muito obrigada pelo seu comentário.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

    1. Olá Francisco, tudo bem?
      Realmente, instalar o interruptor paralelo é algo bem elementar para eletricistas experientes.
      Porém, atendendo a pedidos dos nossos leitores que estão iniciando agora como eletricistas, fazemos conteúdos como este.

      Muito obrigada pelo seu comentário.

      Att, Engª Camila Andrade.
      Equipe Sala da Elétrica.

    1. Olá Enildo, tudo bem?
      Muito obrigada!
      Ficamos felizes em ver que você gostou do nosso conteúdo.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica
