Como conectar o IHM no CLP?

Como foi dito anteriormente, as Entradas do CLP é o meio pelo qual o CLP “enxerga” e recebe o mundo exterior, seja através de sensores, seja através de botões ou de IHM.

Botões e IHM são ações provenientes de seres humanos, ou seja, operadores, que irão tomar a decisão de acionar ou não.

A diferença é que no IHM, são centenas de opções de PARAMETRIZAÇÃO, ou seja, não apenas as ações, mas o modo como essas ações serão recebidas podem ser manipuladas.

IHM e o CLP

Observe que podemos substituir a diversidade de botões por uma simples tela de IHM.

Onde além dos comandos, é possível parametrizar grandezas como posição, pressão, temperatura, tempo.

E ainda ter diagnósticos como tempo de máquina parada, monitoramento, quantidade de peças produzidas e assim por diante.

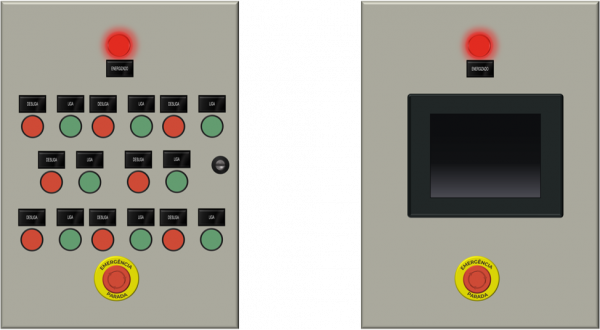

IHM substituindo os botões do painel

Leia também: Funcionamento do CLP: O que são Entradas e Saídas?

COMO CONECTAR O CLP NO IHM?

Para conectar os dois devices, é necessário uma porta de comunicação entre ambos.

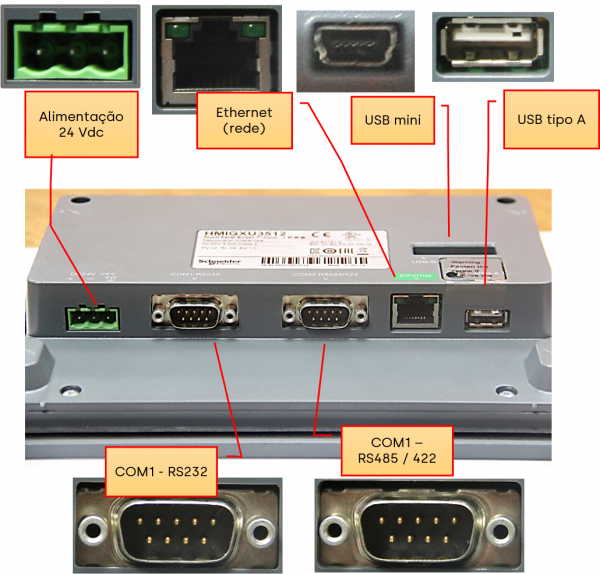

Ela pode ocorrer das seguintes formas:

conectar o IHM no CLP

Através de uma das comunicações mostradas na página anterior, temos a transferência de dados entre o CLP e o IHM.

É importante salientar que o CLP vai enviar e receber dados do IHM, para manipular variáveis, alterar tempos, entradas, contagens, etc.

Baixe seu e-book gratuito do GUIA DEFINITIVO PARA ENTENDER O CLP

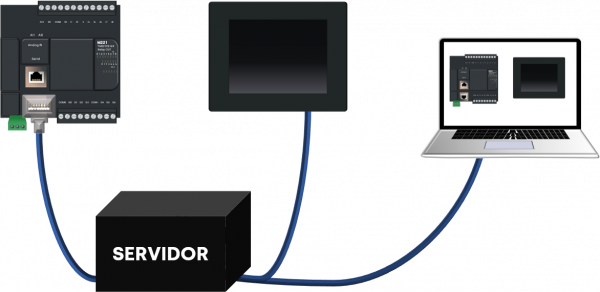

Com um único cabo, e através do gerenciamento do servidor, é possível que o CLP encontre o IHM e vice-versa, assim como qualquer outro dispositivo inserido na rede.

Isso ajuda ao processo de rapidez na análise de dados, pois é possível fazer a alteração em ambos os softwares tendo apenas eles conectados à rede de internet / intranet.

Mesmo que o CLP e o IHM estejam separados por quilômetros, é possível que ambos possam interagir instantaneamente.
