Olha só, hoje eu vou falar com vocês sobre um conteúdo que eu acho que é simples, mas que impressionou a nós daqui da Sala da Elétrica. Lembra que nós publicamos lá no nosso Instagram (@saladaeletrica), uma foto, com um símbolo gráfico, e perguntamos: você sabe que símbolo é esse na planta baixa? Ficamos impressionados com a quantidade de gente que errou a resposta!

E você, saberia dizer o que significa esse símbolo gráfico aqui?

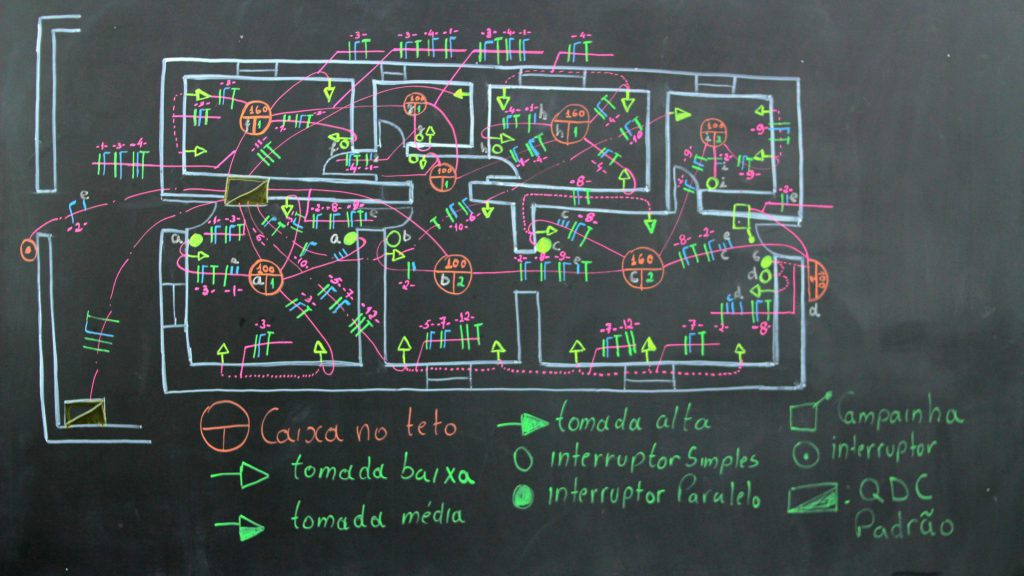

simbolo na planta baixa

Que raios é isso? Muita gente falou que era o símbolo de porta automática. Sério gente, no começo eu fiquei um pouco decepcionado, mas depois fez todo o sentido para mim, afinal, somos um canal de educação na área de elétrica. Então, fique tranquilo. Se você ainda não está inteirado desse assunto, nós vamos explicar para você tudo aqui nesse artigo. Vamos falar não apenas sobre o que esse símbolo gráfico significa na planta baixa, mas também de um cuidado que você precisa ter na instalação.

Lembre-se sempre ao analisar uma Planta Baixa

Algo muito importante que sempre precisamos nos lembrar quando pegamos qualquer planta baixa ou outro diagrama elétrico é: veja a legenda do projeto. É o principal apoio que você vai ter para entender todos os símbolos gráficos do projeto.

Então, o que é o símbolo?

No caso em questão, esse símbolo significa “campainha”. Mas toda vez que temos uma campainha, o que precisamos ter associado a ele? Um interruptor do tipo pulsante.

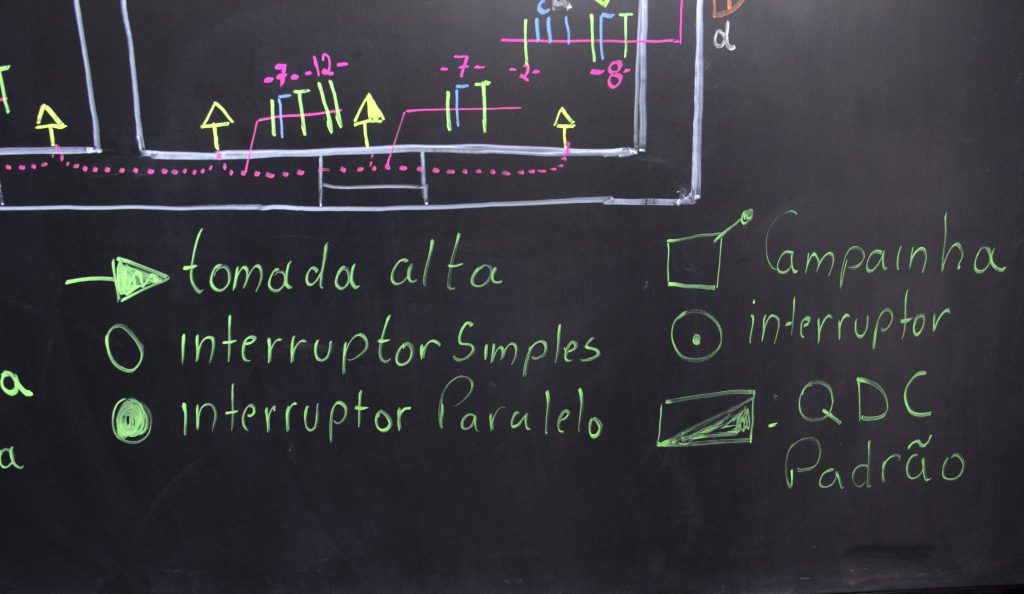

legenda de planta baixa

Um alerta importante

Agora, eu queria te alertar sobre uma coisa importante: nós sabemos que nas instalações elétricas, quando temos um interruptor, precisamos mandar a fase para o interruptor e depois mandar o retorno para a lâmpada, isso é padrão, certo?

Agora, quando o assunto é campainha, a gente muda um pouco essa regra. Qual no símbolo da campainha, você pode ver que está vindo a fase e um retorno do circuito 2, que é o circuito da campainha:

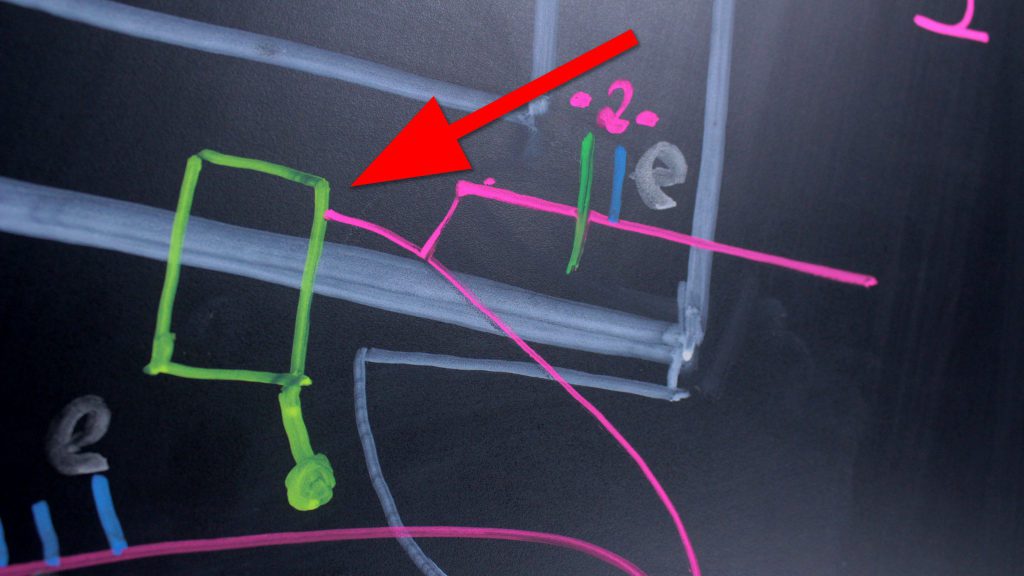

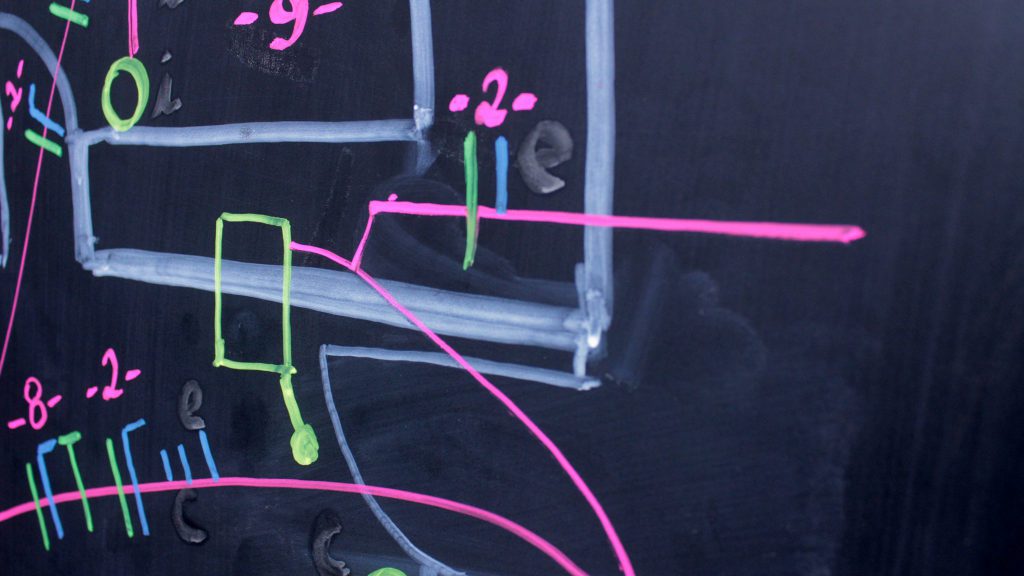

planta baixa

A fase vem direto na carga, na campainha em si. Então, quem está indo no interruptor? Veja a imagem:

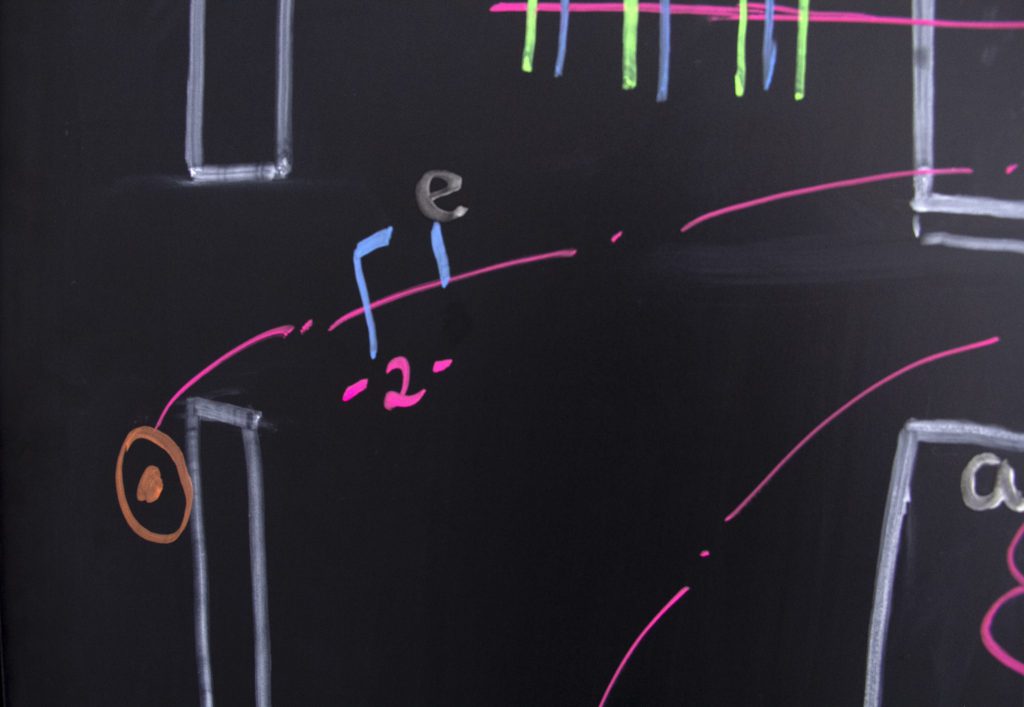

interruptor pulsante planta baixa

Temos o circuito 2, o retorno “e”, e um neutro.

Agora, pense comigo: por que fazer isso? Por que eu coloco um neutro no interruptor? Porque, provavelmente, ele estará em um local exposto ao tempo, à chuva, umidade e assim por diante. E mais importante ainda: é um dispositivo de interação humana. Pessoas vão acionar o interruptor, e se ele estiver úmido, existe a probabilidade de choque elétrico. Então, colocamos o neutro para ter mais segurança, em vista dessa exposição do interruptor.

Conclusão

Resumindo: sempre que instalar uma campainha, coloque o neutro no interruptor. Isso deixa o equipamento muito mais seguro.

Me diz uma coisa, você gostou do diagrama que usamos de exemplo nesse artigo? Conseguiu analisar e entender cada linha desenhada nele? Essa hoje é uma das maiores dificuldades dos eletricistas no local de trabalho, a leitura de diagramas elétricos.

E é por isso que eu quero te fazer um convite, quero te convidar para participar comigo da Semana Método LIDE Express, é um evento que acontece todo ano, e com certeza é o maior evento de eletricistas de todo o Brasil.

Ele funciona assim, você se inscreve em uma semana de vídeos e conteúdos com formas efetivas para dominar qualquer diagrama elétrico. E o melhor de tudo, É GRATUITO!

Isso mesmo, uma semana de conteúdo gratuito para você se tornar um Expert em leitura de diagramas elétricos, no ano passado nós reunimos mais de 80 mil eletricistas, e esse ano eu quero você fazendo parte dessa turma!

Clique no botão abaixo e faça agora mesmo a sua inscrição! Eu te encontro lá na Sala da Aula.
