Simbologia em Projetos Elétricos | Aprenda Interpretar Diagramas

Um projeto elétrico qualificado e seguro deve ser feito de acordo com determinações rigorosas. A simbologia gráfica e as legendas utilizadas nesse tipo de projeto precisam estar em conformidade com as normas brasileiras de instalações elétricas.

É importante dominar a simbologia dos circuitos elétricos para conseguir desenvolver projetos eficientes, de modo a serem executados com total segurança pelos eletricistas.

Vale destacar a responsabilidade do técnico sobre a eficiência dos sistemas elétricos que ele projeta.

E se Tiver Algum Erro no Projeto Elétrico por Conta da Simbologia?

Todo e qualquer erro num projeto de eletricidade que resulte em acidentes pode levar a uma investigação sobre a conduta profissional do eletricista.

Por isso, é fundamental dominar a simbologia que envolve um sistema elétrico para trabalhar com qualidade, ética e profissionalismo.

É fundamental ressaltar que os profissionais desenvolvem os projetos de energia elétrica de residências, prédios e indústrias com base em um conjunto de condutores elétricos, controles, sistemas de proteção e acessórios conforme as normas da ABNT, Associação Brasileira de Normas Técnicas.

Esses sistemas precisam respeitar as normas da NR-10, que prevê a Segurança em instalações e serviços em eletricidade.

A NBR-5410, que regula as instalações elétricas em baixa tensão, e a NBR-5444, que trata especificamente dos símbolos (embora cancelada, ainda continua a ser utilizada devido a não ter nenhuma substituição).

1 – Simbologias Mais Comuns em Projetos Elétricos Residenciais

Nos projetos elétricos residenciais, temos alguns símbolos comuns, como aqueles que indicam lâmpadas, luminárias e refletores, os que indicam interruptores e os que indicam tomadas.

Vamos ver cada um desses elementos de forma mais objetiva:

a) Luminárias, refletores e lâmpadas

A simbologia das lâmpadas sempre acompanha a potência e tem uma letra que representa o retorno.

Os projetistas indicam os símbolos nos projetos elétricos conforme a potência e a localização.

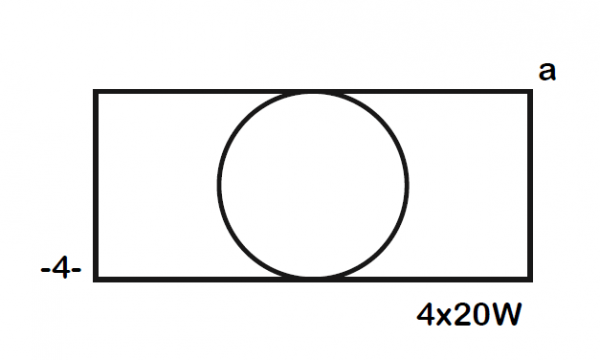

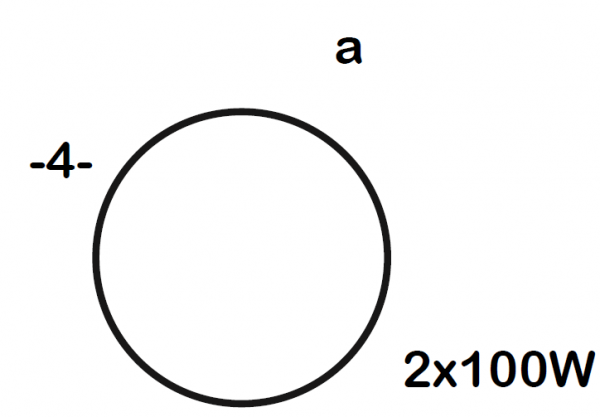

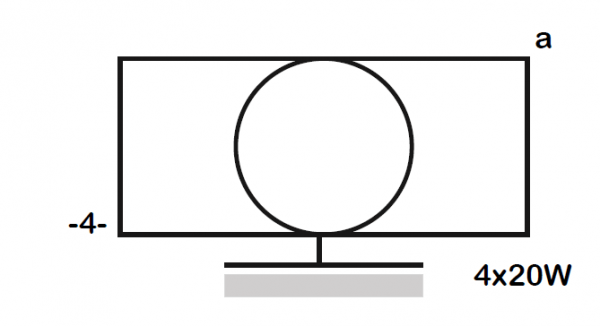

Eles usam os símbolos e legendas mais comuns para representar pontos de luz incandescente ou fluorescente no teto. Além disso, esses elementos também demonstram o número de lâmpadas no sistema e sua potência em Watts.

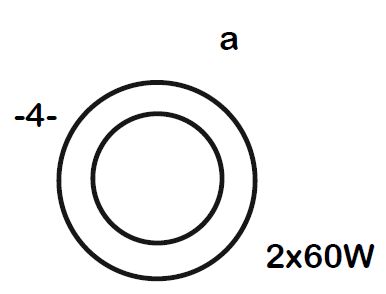

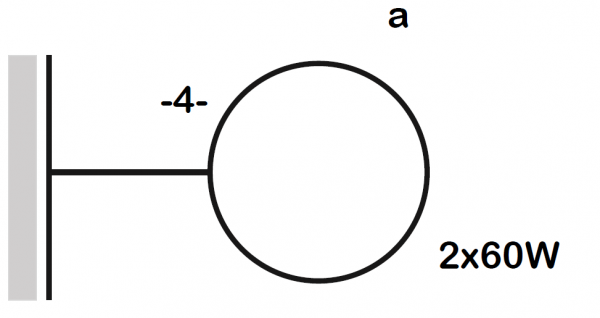

Da mesma forma, os símbolos abrangem ponto de luz embutido, ponto de luz na parede, sinalização de tráfego, refletores, postes com luminárias, pontos de luz de emergência com alimentação independente, entre outros tipos de simbologia.

De modo geral, os projetistas utilizam círculos pintados ou elementos gráficos sobrepostos, além de números e letras minúsculas, para representar os símbolos dos circuitos e pontos de comando.

Adicionalmente, é necessário dominar algumas grandezas da luminotécnica, como: Fluxo Luminoso (φ), que indica a radiação total da fonte luminosa;

a Intensidade Lumosa (I), que descreve a direção e o comprimento da luz representados por vetores; e a Iluminância (E), que determina a luz irradiada em relação à superfície de incidência.

Por fim, vale destacar que existe uma ciência dedicada exclusivamente à iluminação, conhecida como luminotécnica.



"Simbologia:

"<yoastmark

"<yoastmark

"<yoastmark

"<yoastmark

b) Simbologia: Interruptores

A simbologia dos interruptores são círculos que representam o ponto de acionamento, bem como o local.

Para cada tipo de interruptor, teremos o do tipo simples, paralelo ou intermediário (de uma ou mais secções).

"<yoastmark

"<yoastmark

"<yoastmark

"<yoastmark

"<yoastmark

c) Tomadas

A simbologia, por sua vez, se trata de uma seta que acompanha a potência e o número de circuitos.

Além disso, o projeto apresenta a potência ao lado do símbolo em VA.

Da mesma forma, ele também indica o número do circuito correspondente e a altura da tomada.

Por exemplo, nessa categoria de símbolos, temos: tomada baixa, tomada média e tomada alta.

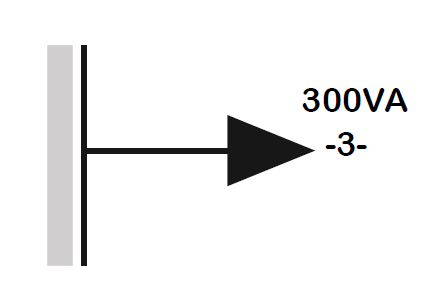

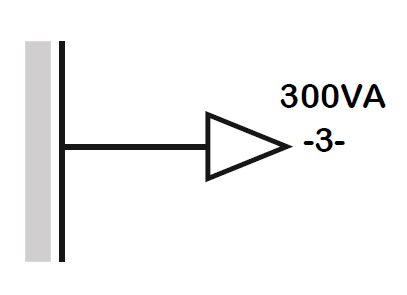

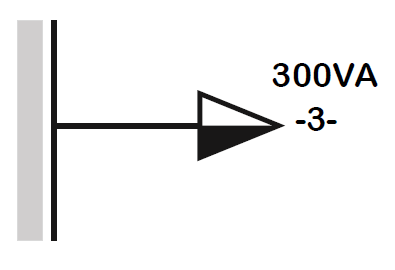

Por exemplo, entre as legendas, podemos encontrar Tomada de Luz na Parede, Baixa, a 300 mm do piso acabado; ou Tomada de Luz à meia Altura, 1300 mm do piso acabado; e também Tomada de Luz Alta, a 2000 mm do piso acabado.

"<yoastmark

"<yoastmark

"<yoastmark

d) Simbologia: Eletrodutos

Encontramos os eletrodutos no teto, na parede e sob o piso.

Sempre indicamos o símbolo junto com a dimensão do eletroduto.

Apresentamos essas dimensões em milímetros (mm).

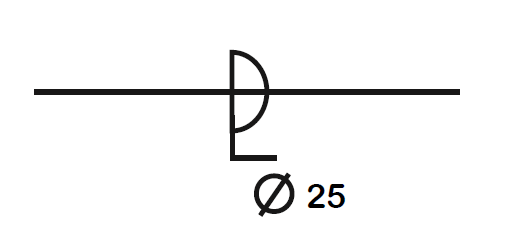

simbologia - Eletroduto embutido no teto ou parede de 25 mm

Eletroduto embutido no teto ou parede de 25 mm

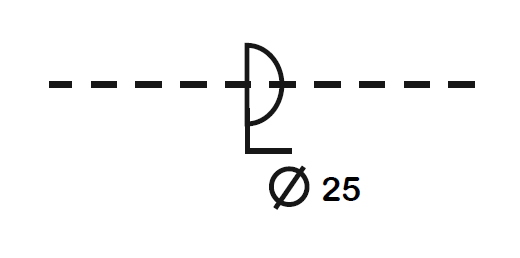

simbologia - Eletroduto embutido no piso de 25 mm

Eletroduto embutido no piso de 25 mm



e) Condutores

Inicialmente, apresentamos os condutores em fases, neutro, condutor de proteção (PE ou PEN) e retorno.

Além disso, todos os símbolos trazem a área de secção transversal (exceto para condutores de 1,5mm²) e o circuito correspondente.

Ou seja, pode ser condutor positivo, condutor negativo, condutor bitola, condutor seção, condutor neutro, condutor retorno, condutor de fase ou condutor de proteção.

Por fim, cada traço do esquema deve indicar um condutor.

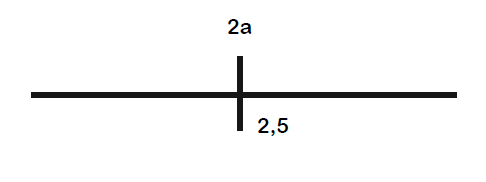

simbologia - Condutor de Fase no interior do eletroduto

Condutor de Fase no interior do eletroduto

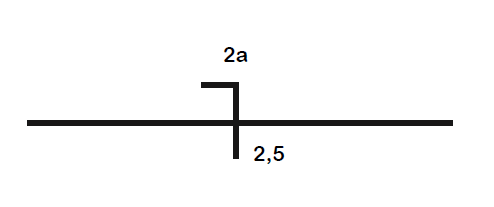

simbologia - Condutor de Neutro no interior do eletroduto

Condutor de Neutro no interior do eletroduto

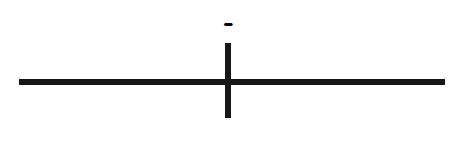

simbologia - Condutor negativo no interior do eletroduto

Condutor negativo no interior do eletroduto

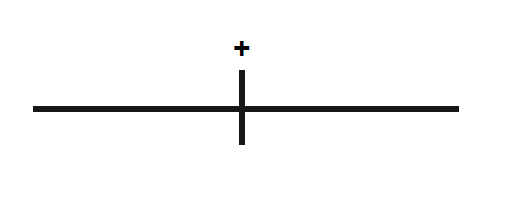

simbologia - Condutor positivo no interior do eletroduto

Condutor positivo no interior do eletroduto

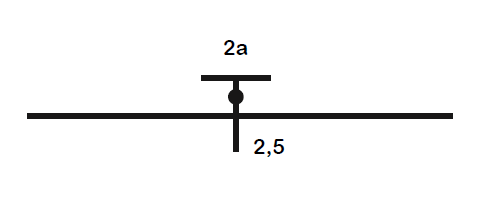

simbologia - Condutor de proteção (PEN) no interior do eletroduto

Condutor de proteção (PEN) no interior do eletroduto

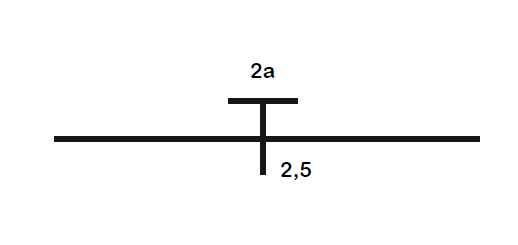

simbologia - Condutor de proteção (terra) no interior do eletroduto

Condutor de proteção (terra) no interior do eletroduto

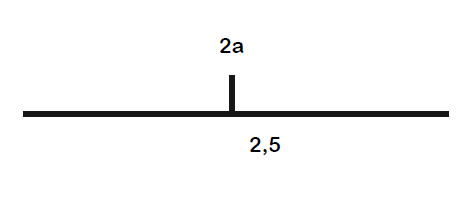

simbologia - Condutor de Retorno no interior do eletroduto

Condutor de Retorno no interior do eletroduto

2 – A importância da Legenda para Auxiliar na Interpretação do Diagrama

Por isso, as legendas dos desenhos técnicos de sistemas de eletricidade ajudam a compreender melhor as diretrizes para a execução de uma instalação elétrica, mostrando sinais da exata localização dos elementos, dos condutores, da instalação, das proteções e da distribuição de cargas.

Além disso, os projetistas desenham os diagramas elétricos usando representações didáticas, como o Diagrama Esquemático, o Diagrama Unifilar, o Diagrama Multifilar e o Diagrama Funcional.

Consequentemente, para compreender todos eles, é essencial conhecer bem as legendas de interpretação.
