Temporizador Estrela-Triângulo | Evite Erros na Partida

Em sistemas de partida de motores trifásicos, a proteção e a eficiência operacional são aspectos cruciais. Nesse contexto, o temporizador estrela-triângulo desempenha um papel indispensável. Ele não apenas organiza a comutação entre os contatores como também previne curtos-circuitos que podem comprometer o funcionamento e a segurança do sistema.

Neste artigo, você entenderá em detalhes como esse componente funciona, por que ele é necessário e como utilizá-lo de maneira correta no seu diagrama de comando. Vamos explorar esse tema com base em uma demonstração prática e técnica.

O Que é o Temporizador Estrela-Triângulo?

Antes de mais nada, é fundamental entender que o temporizador estrela-triângulo é um dispositivo utilizado em comandos elétricos para garantir a transição correta entre dois estados do motor: o início da partida em “estrela” e o funcionamento contínuo em “triângulo”.

Inicialmente, no momento da partida, os contatores K1 (geral) e K3 (estrela) são acionados simultaneamente. Em seguida, após o tempo programado, o temporizador desliga automaticamente o contator estrela (K3) e, logo depois, após um intervalo de segurança, liga o contator triângulo (K2). Dessa forma, a partida do motor ocorre com menor corrente de partida e total segurança na comutação.

Por Que o Temporizador Estrela-Triângulo é tão Importante?

Muitas vezes, o uso de contatores e temporizadores simples pode levar a falhas de sincronização. Por exemplo, se o contator triângulo for ligado antes do desligamento completo do estrela, pode ocorrer um curto-circuito entre as três fases do sistema — um problema grave e potencialmente destrutivo.

Portanto, o temporizador estrela-triângulo elimina esse risco ao garantir que:

• A comutação só ocorra na ordem correta (estrela → pausa → triângulo).

• Haja um intervalo seguro e ajustável entre os dois estados.

• Os motores funcionem com segurança, evitando sobrecargas elétricas.

Como Funciona o Ciclo do Temporizador?

De maneira prática, a sequência típica é a seguinte:

1. Ao iniciar o comando, o temporizador aciona os contatores K1 (geral) e K3 (estrela).

2. O motor começa a girar com corrente reduzida.

3. Após o tempo programado (por exemplo, 12 segundos), o temporizador desliga K3.

4. Em seguida, respeita um intervalo (ex: 100 ms) antes de acionar K2 (triângulo).

5. A partir daí, o motor continua funcionando normalmente com torque e potência máximos.

Ou seja, o temporizador organiza todo o ciclo de forma segura e eficaz.

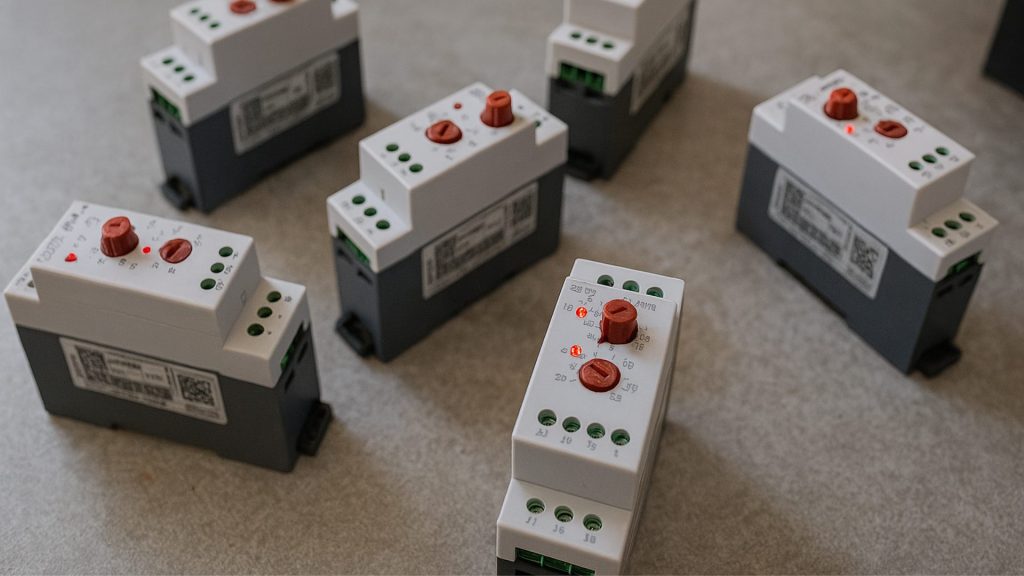

Recursos Técnicos do Temporizador Estrela-Triângulo

Este dispositivo costuma ter:

• Faixa de tempo de partida ajustável entre 5 a 30 segundos.

• Intervalo de segurança entre 5 a 300 milissegundos entre os estados.

• Sinalização clara com LEDs ou sinaleiros.

• Compatibilidade com motores trifásicos de 220 V a 440 V.

Além disso, essas funções permitem adequação em diferentes tipos de motores e aplicações industriais, garantindo maior controle e confiabilidade.

Vantagens da Aplicação Correta

Utilizar um temporizador estrela-triângulo corretamente traz diversos benefícios. Em primeiro lugar, evita danos aos motores causados por partidas diretas. Em segundo lugar, aumenta a vida útil dos equipamentos elétricos. Também garante maior eficiência energética, o que impacta positivamente na economia da instalação.

Além disso, o temporizador simplifica o diagrama de comando, evitando erros manuais, e eleva o nível de profissionalismo da instalação.

Cuidados na Instalação

Embora existam temporizadores universais, é essencial conferir:

• Se o equipamento é específico para estrela-triângulo.

• A correta identificação dos contatores (K1, K2 e K3).

• O ajuste do tempo de comutação conforme o fabricante do motor.

• A lógica do diagrama de comando para garantir intertravamento seguro.

Ainda assim, recomenda-se testar o sistema com sinaleiros antes de conectar aos motores reais. Isso ajuda a visualizar a transição e identificar falhas no circuito.

Conclusão

O temporizador estrela-triângulo é um componente essencial para qualquer profissional que busca executar comandos elétricos com segurança, eficiência e confiança. Mais do que uma solução prática, ele representa um padrão de qualidade nas instalações industriais e prediais.

Portanto, se você ainda não utiliza esse dispositivo nos seus projetos, considere adotá-lo. Com ele, você eleva a confiabilidade do sistema, protege seus equipamentos e entrega um serviço muito mais profissional.

E você, já utilizou o temporizador estrela-triângulo? Conte sua experiência nos comentários!
