ENERGIA ELÉTRICA – 127 ou 220V QUEM CONSOME MAIS?

Por muitas vezes sou questionado sobre o consumo de energia elétrica e as várias formas viáveis para sua redução, para o uso consciente deste recurso e também (É Claro!!), a fim de obter economia, redução na conta. O segredo mesmo todos nós já sabemos: o uso racional da energia elétrica com a redução do tempo de utilização do chuveiro, substituição de eletrodomésticos antigos (geladeiras, freezer, etc…) ou até mesmo uma re-instalação de toda infraestrutura elétrica. Mas  a ideia de criar este artigo nasceu em função de uma pergunta que recebi há algum tempo de um de meus alunos enquanto explanava sobre Potência Elétrica em um treinamento de Instalações Elétricas, a pergunta foi mais ou menos assim:

Um equipamento em 220V é mais econômico do que em 127V?

Esta dúvida é muito comum e você pode se surpreender com o que vamos abordar neste artigo.

POTÊNCIA ELÉTRICA

Definição: “Potencia elétrica é a capacidade que um determinado consumidor possui de produzir trabalho a partir da eletricidade em um determinado tempo”

Vamos relembrar um conceito muito importante para sanarmos esta dúvida: Quando estudamos a potência elétrica em corrente contínua aprendemos em instalações elétricas que a corrente ao passar por  material condutor provoca o chamado “Efeito Joule” que representa o aquecimento em função da excitação dos elétrons na estrutura do condutor, correto? O conceito de potência é a base de funcionamento dos consumidores em geral, mesmo em circuitos eletrônicos que possuem baixíssimas correntes e tensões a potência está lá. Daí somos apresentados a uma equação (fórmula) que expressa exatamente este fenômeno, esta abaixo:

energia elétrica

A FINAL, QUAL CONSOME MAIS ENERGIA ELÉTRICA , 127 OU 220V?

Nenhum! Mudar o nível de tensão objetivando redução do consumo de energia elétrica é na verdade perda de tempo, observe que sua conta de energia elétrica está baseada em KW/h ou seja, o valor da conta de energia elétrica será em função da Potência Elétrica que os seus aparelhos eletrodomésticos, máquinas, etc, consomem, sendo assim a tensão elétrica não irá interferir no seu bolso no final do mês.

Observe no exemplo abaixo, um chuveiro em 220V e um outro  com mesma potência em 127V. A única alteração que observamos é o nível da intensidade da corrente, a potência será sempre a mesma, logo, o consumo também não irá alterar.

energia elétrica

ENTÃO PORQUE UTILIZAR NÍVEIS DIFERENTES DE TENSÃO?

Esta é fácil de responder. Observe novamente o cálculo acima… O que mesmo mudou nas duas situações? Exatamente! A corrente elétrica foi o fator que diferenciou as duas situações. Neste caso temos que lembrar que em instalações elétricas, o dimensionamento de condutores está diretamente ligado a corrente que ele suporta, neste caso acima teríamos uma necessidade de um condutor de 4mm² para o chuveiro de tensão nominal 220V, já que este condutor suporta até 28A e um cabo de 6mm² para o chuveiro aplicado a  tensão de 127V.

Sendo assim,  aplicação preferencial de maior nível de tensão a consumidores de maior potência se dá em função de, principalmente, redução dos custos e da inviabilidade técnica na implantação dos fios ou cabos e não para a redução da energia elétrica como muitos costumam dizer.

energia elétrica

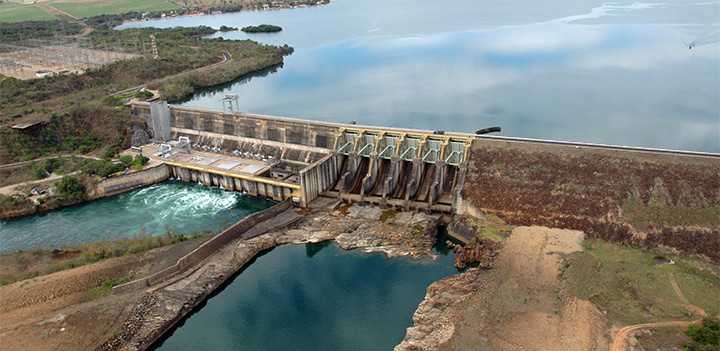

Deixa eu te provar este conceito! as hidroelétricas transportam a energia elétrica gerada através de torres de transmissão que muita das vezes possui um nível de tensão de 500kV, isto porque se transportasse a mesma potência através de tensão mais baixas teria que utilizar cabos imensos que não tornaria viável o transporte aéreo.
