Como identificar o fio neutro interrompido ?

5.27K
7

Entenda o real problema do fio neutro interrompido em uma instalação elétrica e saiba exatamente com identificar e solucionar transformando em oportunidade.

Por diversas vezes já fui questionado em relação ao neutro interrompido, e se esta é uma dúvida ou necessidade que você tem em relação a instalações elétricas pode ter certeza que este artigo é para você.

Este é um dos típicos problemas de uma instalação elétrica que é causado em função de má instalação e também de não conhecimento técnico do assunto.

Analisando podemos chegar a conclusão que em diversos casos somos questionados por situações onde o grande problema é a intervenção de profissionais sem capacitação realizando instalações elétricas sem nenhum quesito técnico ou por problemas do cotidiano como um cabo rompido por um roedor (rato).

Para entender melhor sobre o assunto continue lendo este artigo.

Fio Neutro Interrompido, o que é e como identificar

neutro interrompido

Você já deve ter escutado a seguinte frase:

“O 110V virou 220V na minha casa”

Bom, quando este é o argumento, a identificação do problema é, teoricamente, rápida, fio neutro interrompido.

O grande problema é identificar e solucionar esta ocorrência, veja que podemos listar no mínimo 3 causas:

  1. Emenda de neutro realizada incorretamente
  2. Roedor rompeu o cabo neutro
  3. Disjuntor no cabo neutro

É claro que estas são simplesmente 3 possíveis causas e de antemão te convido a comentar logo abaixo se você teve um problema como estes que eu listei.

O principal problema de um fio neutro interrompido é que quando isso ocorre temos um comportamento do circuito onde a tensão elétrica pode elevar e com isso a queima de equipamentos e eletrodomésticos é praticamente inevitável se estes não forem fullrange (bivolt).

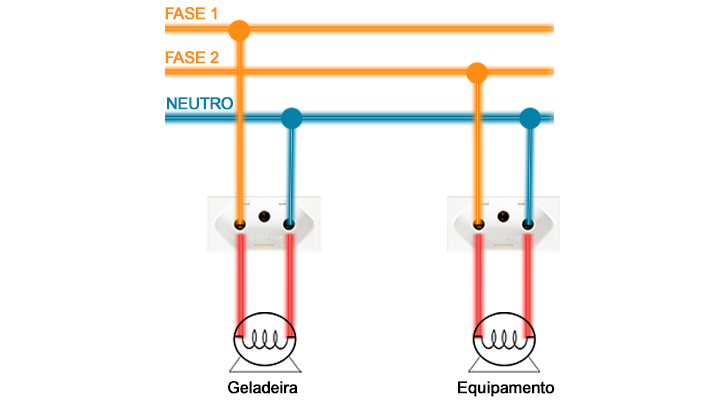

Isso ocorre porque em diversas situações, possuímos cargas elétricas na instalação com as características resistivas e/ou indutivas, veja na imagem abaixo:



neutro interrompido



Estas cargas fazem com que sua própria estrutura se transforme em um condutor e quando acontece o rompimento do neutro existe uma espécie de retorno por suas estruturas.

Outro caso é quando o profissional não qualificado ou o leigo acaba instalando o disjuntor no neutro, quando este vem a desarmar o comportamento é idêntico.

Como acontece tecnicamente?

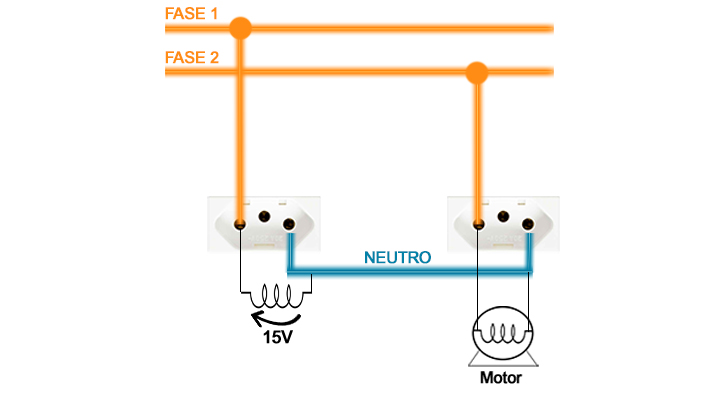

Como você pode observar na imagem abaixo, quando existe o rompimento do neutro o circuito se comporta como um circuito série.

Nesta hora podemos afirmar que a carga resistiva ou indutiva acaba contribuindo para que exista um retorno na instalação fazendo com que o circuito que antes era 127V se transforme em algo próximo a 220V.



neutro interrompido



Observe que neste instante o componente/equipamento que está ligado ao circuito acaba recebendo uma tensão com valor acima do suportado, por exemplo, antes alimentado por 127V agora recebendo 220V.

Como usar este problema ao seu favor

neutro interrompido



Eu não me canso de falar que você, como um profissional da área elétrica deve ser estratégico em todas as suas ações, todos os serviços prestados e todos os seus contatos com possíveis clientes.

Quando falamos de resolver um problemas, neste caso o cabo neutro interrompido, não é diferente.

Observe que quando um cliente te procura para este tipo de intervenção ele está com um problema e “o que você falar é lei”.

Analisando o tipo de cliente você pode tomar a seguinte ação:

Caso seja um comércio ou pequena indústria você mostra o prejuízo que ele teve para mostrar a necessidade de contratar você como um prestador de serviço de manutenção preventiva para não ter novamente problemas igual ou parecido a este.

Se for um cliente residencial/predial você deve usar a mesma ideia anterior, no entanto, sabemos que não é comum um contrato de manutenção para este público alvo, então você deve se embasar no capítulo 7 da NBR5410 para mostrar a necessidade de verificar toda a instalação, pois com certeza existirá mais intervenções técnicas para que seu cliente não tenha novos prejuízos.

Conclusão

Quando você analisar um problema de cabo neutro interrompido quero que você lembre de identificar todas as possibilidades que possam ter ocasionado este problema, mas não perca a oportunidade de fazer deste problema uma forma de monetizar sua mão de obra.

Como identificar o fio neutro interrompido ?
4.75 (95%) 4 votes

Eng ° Everton Moraes Fundador da Sala da Elétrica. É um engenheiro eletricista que dedica boa parte de seu tempo à produção e partilha de conteúdos de grande qualidade para multiplicar seu conhecimento com os amantes da Eletroeletrônica. "Acredito firmemente que é ensinando que se aprende"

Comment(7)

  1. se eu entendi bem, é se eu tiver um neutro para cada circuito isso nunca vai acontecer, se houver qualquer interrupçao ou o fio se desemendar em qualquer lugar, só vai ficar sem energia correto? e parabens pelo assunto muito importante!

    1. negativo, isso vai acontecer com o neutro em geral, pois não esta isolado dos outros circuitos, pois vem do barramento do quadro de distribuição onde todos os circuitos em 127 v estão ligados. aconteceu comigo.

  2. Boa noite Everton e Toda Galera presente!

    Everton! Realmente o comentário do Carlos Alberto em resposta ao Ivan Prado, no meu entendimento também é pertinente, já que independente de termos um neutro para cada circuito, esses neutros estão interligados em um ponto comum que é o barramento de neutro do QDC, onde desse ponto em comum, alimentam os demais circuitos.
    Com isso consigo no presente momento identificar duas situações:
    Considerar dois circuitos distintos, com 1 disjuntor para cada, com 2 fases diferentes onde cada uma alimenta um ckt e com um neutro para cada ckt partindo do barramento de neutro do QDC

    Por favor Everton e demais interessados, favor comentar e apontar erros nos raciocínios abaixo descritos.

    1) O neutro sofreu interrupção a partir do barramento neutro do QDC até entre um dos pontos que o circuito alimenta. Nesse caso como o neutro vai estar interrompido após o barramento de neutro, que é o ponto comum de interligação entre os condutores neutros que alimentam todos os circuitos, não ocorrerá ligação em série quando houver dois equipamentos ligados em pontos diferentes de circuitos distintos, até o barramento neutro do QDC. Por isso não ocorrerá o problema da questão nessa situação;

    2) O neutro sofreu interrupção antes do barramento neutro do QDC. Nesse caso sim ocorrerá uma ligação em série quando dois equipamentos forem conectados em pontos diferentes de circuitos diferentes, proporcionando que a tensão de fases distintas cheguem até o barramento neutro que é o ponto comum do condutor neutro que alimenta os demais circuitos.

    Everton! Caso tenha cometido algum erro de raciocínio nas duas situações acima, favor me corrigir e caso estejam corretos, no segundo caso, caso seja possível, qual a melhor forma de se evitar que isso ocorra em caso de rompimento do condutor neutro antes do barramento de neutro do QDC?? Tem algum dispositivo, equipamento ou procedimento que possa evitar que essa situação ocorra???

    1. Retificação do caso 1:

      Onde se lê “O neutro sofreu interrupção a partir do barramento neutro do QDC até entre um dos pontos que o circuito alimenta”, leia-se “O neutro sofreu interrupção a partir do barramento neutro do QDC, no máximo até e antes da primeira ramificação/derivação que leva esse condutor neutro para os diversos pontos que podem compor esse circuito”. Dependendo da estrutura e distribuição desses condutores neutros pelos eletrodutos e as conexões de derivação do circuito, poderia ocorrer a ligação em série conforme explicado no vídeo.

      Nota: Aterramento
      Everton! No exemplo do caso dado no vídeo, é claro o problema. Agora no caso de um bom projeto elétrico, e dando como exemplo as duas situações que coloquei acima, a falta de aterramento seria a causa desse problema? Ou seja, mesmo tendo aterramento, na situação do vídeo, a interrupção do neutro o circuito ou os pontos ficaram sem esse, mas nos dois casos acima, tendo aterramento, isso evitaria que esse grande problema ocorra ou não, ocorreriam mesmo assim???

  3. Pessoal , uma dúvida. Caso haja possibilidade de de abrir o circuito desligando-o no disjuntor geral, e se eu colocar uma rastreador de cabos no início do neutro, eu consigo identificar o ponto em que está rompido o neutro, correto ?
