Borne | O Segredo para uma Manutenção Elétrica Rápida e Segura

No artigo de hoje, vamos entender os 3 motivos pelos quais existe o Borne dentro de um painel de comando e por que estes componentes são encontrados nos painéis com tanta frequência. Seu objetivo principal é fazer a ligação de todos os elementos que estão fora do painel, com os elementos que estão dentro dele. Por isso, existem muitos bons motivos para usar este recurso.

régua de borne



Leia Também: Borne no Chuveiro | Por Que Evitar e Qual a Melhor Alternativa



O borne proporciona uma manutenção adequada.

O primeiro motivo para utilizar o borne é garantir que a manutenção seja feita de forma prática, rápida e segura. Esse componente facilita a organização e a identificação dos condutores que fazem parte do painel de comando, o que é fundamental para evitar erros e reduzir o tempo de trabalho.

Além disso, os bornes possuem orifícios específicos onde os condutores são encaixados. Esses orifícios não servem apenas para fixação: eles também permitem que o eletricista use diretamente a ponta de prova do multímetro para medir tensão, corrente ou continuidade sem precisar desmontar a fiação.

Na prática, isso significa que é possível localizar defeitos ou falhas no circuito com mais precisão e agilidade. Assim, o processo de diagnóstico se torna mais simples e confiável, evitando retrabalho e garantindo a eficiência da manutenção.

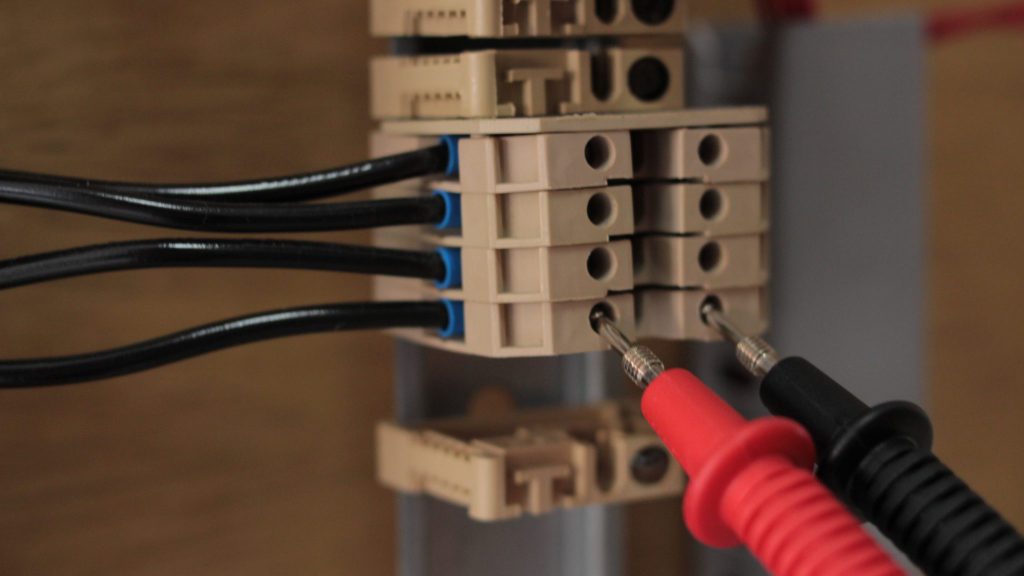

medição em borne

Também é possível realizar medições diretamente pelos condutores, pelo relé térmico ou por outros elementos do circuito, porém esse método costuma ser menos prático e, em alguns casos, menos preciso. Ao utilizar bornes, o eletricista ganha acesso direto e organizado aos pontos de medição, o que agiliza o processo e reduz a chance de erros. Essa organização permite inserir as pontas de prova nos orifícios específicos do borne, localizando rapidamente onde há falhas ou anomalias no sistema.

Além disso, como a quantidade de elementos internos e externos de um painel costuma ser grande, a régua de bornes funciona como um mapa organizado, onde cada ligação está claramente identificada. Assim, é possível encontrar e testar rapidamente qualquer componente, economizando tempo, evitando retrabalhos e tornando a manutenção mais eficiente e segura.

Facilita o retrofit

Imagine que você precise realizar um retrofit, ou seja, substituir um painel de comando antigo por um novo, mantendo a funcionalidade e integrando os equipamentos já existentes. Nessa situação, a régua de borne desempenha um papel extremamente estratégico.

Isso acontece porque todos os elementos externos — como motores, sensores, botões e sinalizadores — estão conectados ao painel através da régua de borne. Assim, durante a troca, o eletricista não precisa mexer diretamente nos pontos de ligação de cada equipamento individualmente.

O procedimento se torna bem mais rápido e organizado: basta desconectar os cabos nos bornes, que já estão identificados e separados por função, remover o painel antigo e instalar o novo. Em seguida, é só reconectar os cabos na mesma posição, garantindo que cada circuito volte a operar corretamente, sem necessidade de refazer a fiação completa.

Sem a régua de borne, esse trabalho exigiria desligar e religar cada condutor diretamente nos dispositivos internos do painel, o que aumentaria o risco de erros, retrabalho e tempo de parada da instalação. Por isso, o uso da régua de borne não apenas agiliza o retrofit, mas também melhora a precisão, a segurança e a confiabilidade do serviço.

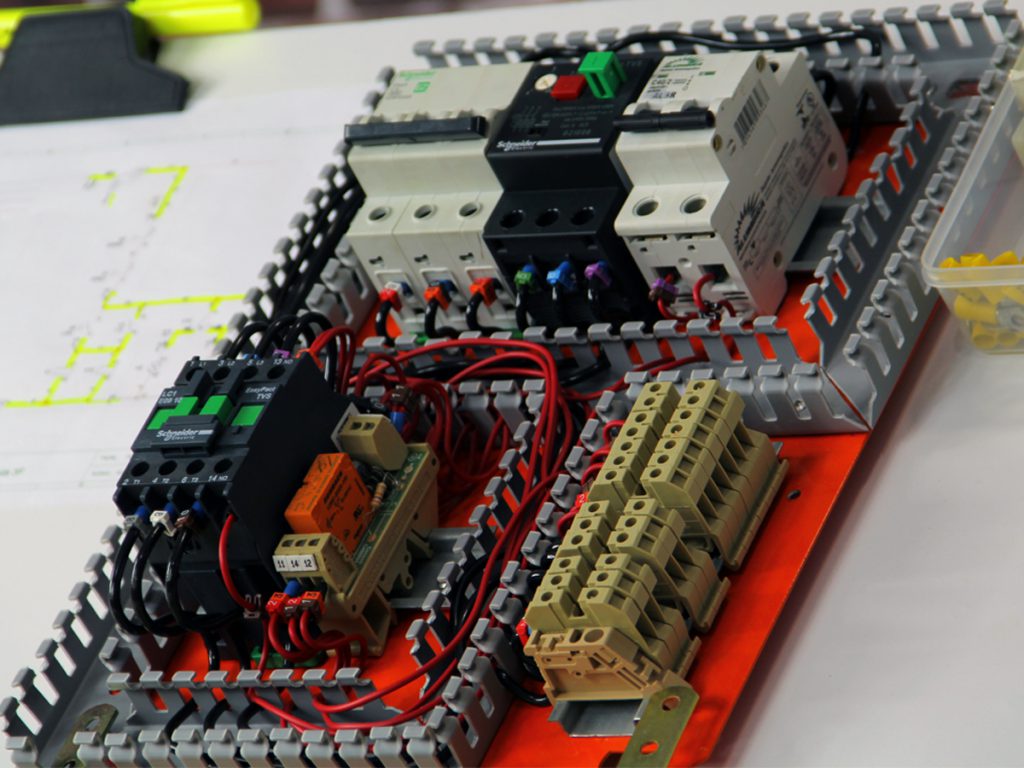

almofada de retrofit

Se o Borne não existisse, a ligação elétrica seria feita de forma direta, com o cabo vindo do motor conectado diretamente ao contator. Esse método tornaria a instalação e a manutenção mais complexas e lentas, exigindo desligar e reconectar cada componente, aumentando o risco de erros.

Além disso, o eletricista deve interligar os botões de comando e sinaleiros por meio do Borne. Isso facilita intervenções em situações específicas, como quando é preciso substituir apenas a placa de montagem sem trocar o painel inteiro. Basta desconectar os fios no Borne, trocar a placa e reconectar, mantendo o sistema organizado, seguro e fácil de inspecionar.

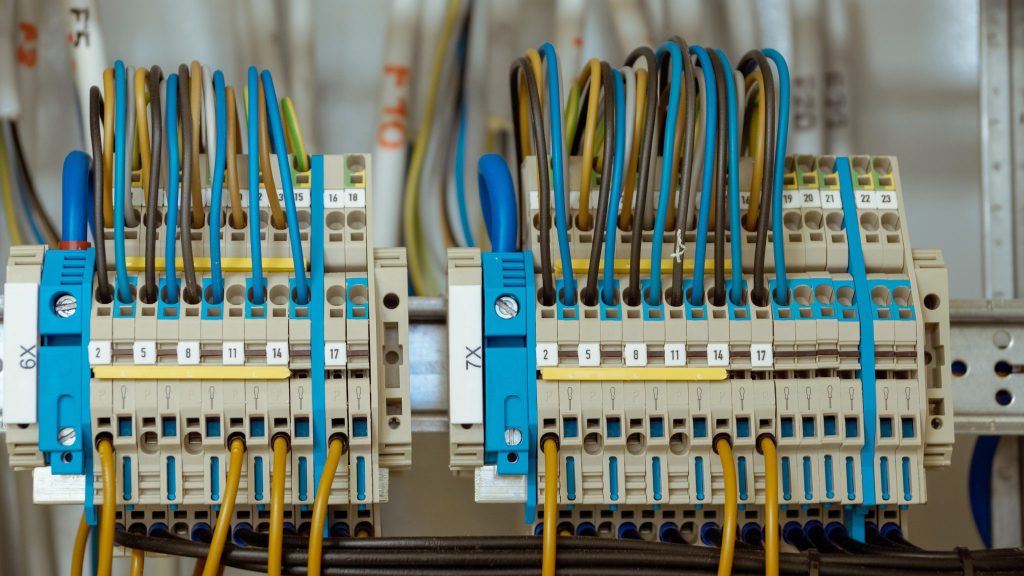

Dividindo as réguas de Borne

Outro bom motivo para utilizar a régua de Borne é a facilidade de identificação no diagrama elétrico, algo que faz toda a diferença no trabalho do eletricista. No projeto, cada régua de Borne recebe uma designação clara, como X1, X2, X3 e assim por diante. Essa nomenclatura indica bornes com funções específicas, ligados a circuitos como alimentação, comando ou potência.

Mesmo quando todos esses bornes estão montados no mesmo trilho, a separação por códigos permite que o profissional saiba exatamente qual condutor corresponde a cada função. Isso evita erros de ligação, agiliza a leitura do diagrama e torna qualquer manutenção ou modificação muito mais precisa e segura. Além disso, essa organização facilita a comunicação entre técnicos, já que todos falam a mesma “linguagem” do projeto.

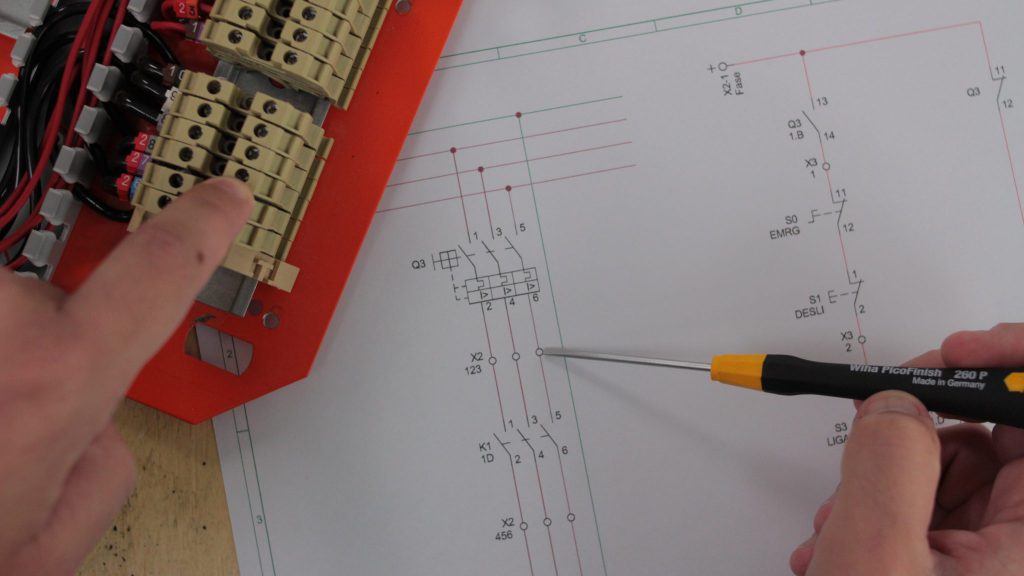

borne em diagrama

No diagrama elétrico, os bornes são representados de forma organizada, geralmente acompanhados do nome da régua (como X1, X2, X3) e do número específico de cada borne. Essa nomenclatura não é apenas um detalhe técnico: ela serve como um verdadeiro “mapa” para localizar rapidamente cada conexão dentro do painel. Por exemplo, se o diagrama indica “X2-5”, você identifica a régua (X2) e o borne (5), agilizando a busca e aumentando a precisão.

Essa padronização evita erros, garantindo que cada cabo vá para o borne correto conforme sua função. Isso também facilita a vida do eletricista no momento de diagnósticos e reparos, evitando reconexões erradas que poderiam comprometer o funcionamento do sistema. Seguir a identificação no diagrama garante um trabalho mais rápido, seguro e organizado, mantendo a confiabilidade da instalação.

Conclusão:

Os bornes organizam as conexões do painel, tornando a manutenção mais rápida, precisa e segura. Além disso, permitem identificar condutores com facilidade, simplificando medições e diagnósticos e reduzindo erros nas intervenções.

No entanto, dominar o uso dos bornes é apenas parte do que um eletricista de manutenção precisa saber. É essencial ter conhecimento em comandos elétricos para interpretar diagramas, realizar instalações, ajustes e solucionar problemas com eficiência.
