No dia a dia da manutenção elétrica, é muito comum que profissionais enfrentem situações frustrantes. Muitas vezes, em vez de identificar corretamente a origem do defeito, eles acabam apenas trocando peças, sem a certeza de que aquela substituição realmente resolverá o problema. Esse tipo de prática pode gerar custos desnecessários, atrasos e até transmitir falta de confiança para o cliente. Por isso, saber como testar ponte retificadora e outros componentes de forma correta é essencial para garantir diagnósticos precisos e soluções eficazes.
A principal razão para isso é a falta de entendimento sobre o funcionamento dos componentes. Quando o eletricista não compreende os conceitos por trás de cada dispositivo, fica difícil analisar o defeito de forma lógica e precisa. É nesse ponto que entra a importância de dominar como testar ponte retificadora.
Saber testar uma ponte retificadora corretamente vai além do simples ato de usar o multímetro. Significa entender como os diodos trabalham, quais comportamentos são esperados em cada medição e, principalmente, ter consciência sobre quando condenar ou não uma peça. Esse domínio técnico permite que o eletricista realize diagnósticos mais rápidos e seguros, ganhe credibilidade com seus clientes e se destaque no mercado como um profissional realmente qualificado.

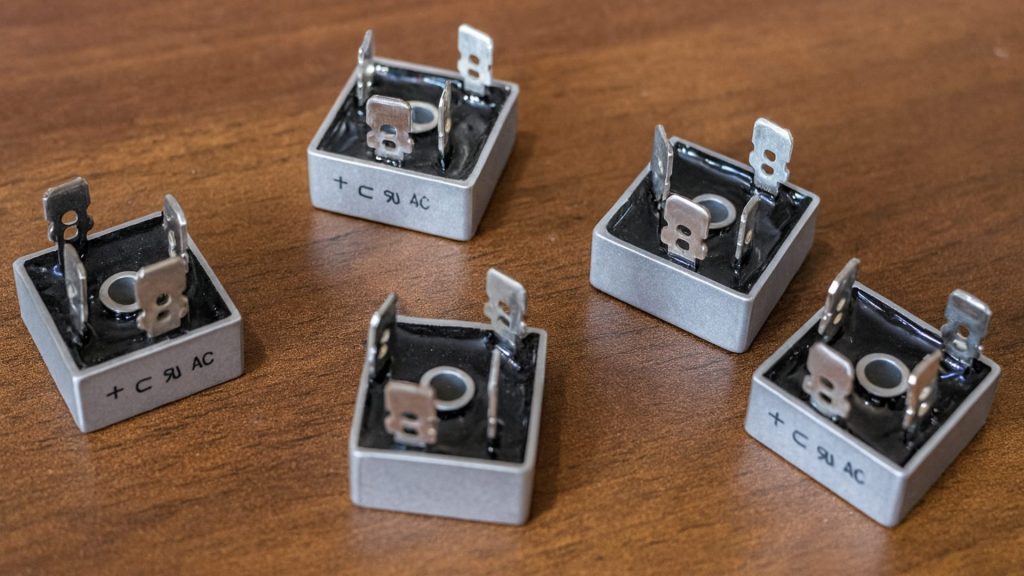

Antes de aprender como testar ponte retificadora, é essencial entender com mais profundidade a sua função nos circuitos elétricos. A ponte retificadora é formada, geralmente, por quatro diodos organizados em forma de ponte, de maneira que a corrente alternada (CA) que entra em seus terminais de entrada seja convertida em corrente contínua pulsante (CC). Essa transformação é fundamental, porque a maior parte dos equipamentos eletrônicos e muitos sistemas industriais só podem operar corretamente em corrente contínua.
Esse componente aparece em diversos contextos. Nas fontes de alimentação, ele garante que a energia recebida da rede elétrica seja convertida para alimentar placas e dispositivos sensíveis. Em sistemas de frenagem de motores trifásicos, a ponte retificadora é responsável por transformar a corrente alternada em contínua, permitindo que o sistema de frenagem opere de forma eficiente e segura. Além disso, é comum encontrá-la em equipamentos eletrônicos e industriais em geral, desde aparelhos simples até máquinas complexas.
Quando a ponte retificadora não funciona corretamente, as consequências podem ser sérias. Um motor pode deixar de frear no momento necessário, uma fonte pode não fornecer energia para todo o circuito, e até mesmo situações mais críticas podem surgir, como sobreaquecimento de componentes e riscos de queima de dispositivos. Em casos extremos, essa falha pode comprometer a operação de uma máquina inteira ou colocar em risco a segurança do sistema.
Por isso, compreender o papel da ponte retificadora é o primeiro passo para qualquer profissional que deseja diagnosticar corretamente defeitos e garantir que os equipamentos operem de forma confiável.
Cada diodo da ponte retificadora trabalha como uma espécie de “válvula de controle” da corrente elétrica. Sua função é garantir que a corrente passe apenas em um único sentido, evitando o fluxo inverso. Em termos práticos, quando o diodo está polarizado de forma direta — ou seja, com o positivo do multímetro conectado ao seu terminal positivo e o negativo do multímetro ligado ao terminal negativo — ele permite a condução da corrente.
Por outro lado, quando ocorre a polarização inversa — positivo no terminal negativo e negativo no terminal positivo — o diodo deve bloquear a passagem da corrente, funcionando como um circuito aberto. Se ele deixar a corrente passar nas duas situações, significa que está em curto; se não conduzir em nenhuma, está aberto.
Esse comportamento é essencial para entender como testar ponte retificadora, porque o teste com o multímetro nada mais é do que verificar se cada diodo está cumprindo sua função de conduzir em um sentido e bloquear no outro. Dessa forma, é possível identificar rapidamente se a ponte está íntegra ou se precisa ser substituída.

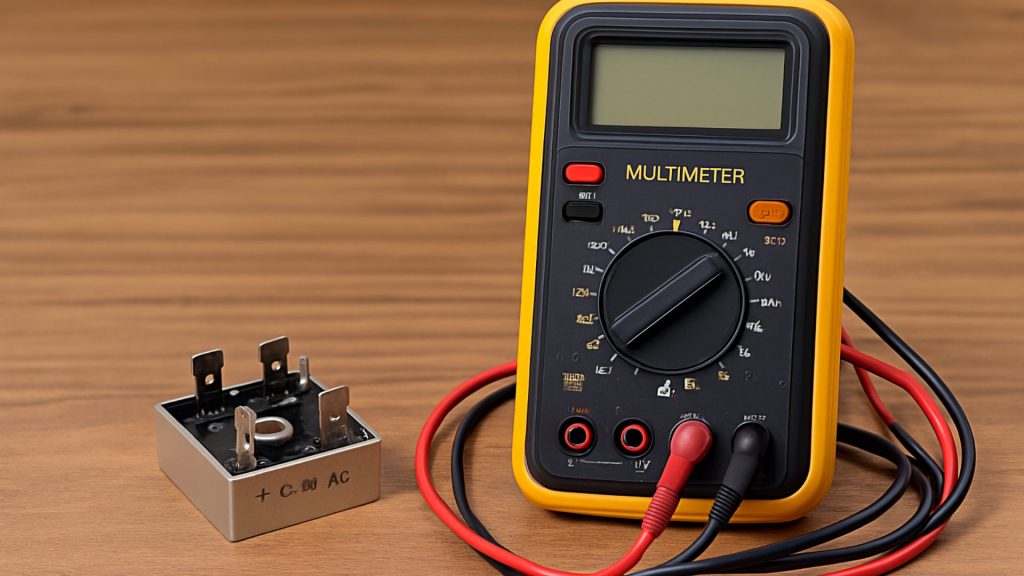

O multímetro é a ferramenta essencial para verificar a integridade da ponte retificadora. Ele deve ser ajustado na escala de diodo (quando disponível) ou na escala de resistência (Ω). Nesse modo, o próprio multímetro injeta uma pequena tensão, geralmente em torno de 9V, fornecida pela bateria interna. Essa tensão é suficiente para polarizar os diodos e mostrar se eles estão conduzindo ou bloqueando corretamente.
Durante a medição:
Ponta vermelha no terminal positivo (+) e ponta preta no terminal negativo (–): nessa configuração o diodo deve conduzir, ou seja, o multímetro deve indicar uma resistência baixa ou mostrar um valor de condução típico de diodo.
Ponta vermelha no terminal negativo (–) e ponta preta no terminal positivo (+): agora o diodo está polarizado ao contrário. Nesse caso, o resultado deve ser circuito aberto, e o multímetro exibirá “OL” (over limit) ou infinito, indicando que não há passagem de corrente.
Nos terminais de corrente alternada (~): aplica-se o mesmo raciocínio. Ao testar cada um deles em relação aos terminais positivo e negativo, deve-se observar condução em um sentido e bloqueio no sentido inverso.
Por fim, é importante destacar: se em qualquer uma das medições o diodo conduzir nos dois sentidos, apresentar sempre baixa resistência ou indicar curto-circuito, significa que está danificado. Nesse cenário, não há como reparar apenas o diodo — é necessário substituir toda a ponte retificadora.
O primeiro passo é configurar o multímetro. Coloque-o na escala de diodo (indicada pelo símbolo triangular com uma linha) ou, caso não tenha essa função, use a escala de resistência (Ω). Essa configuração permite verificar se os diodos da ponte estão conduzindo corrente elétrica corretamente.
Em seguida, é preciso identificar os terminais da ponte retificadora. Normalmente, o componente possui quatro terminais bem definidos:
( + ) Positivo – saída da corrente contínua;
( – ) Negativo – retorno da corrente contínua;
( ~ ) Corrente alternada – geralmente dois terminais marcados com o símbolo de onda (~), por onde entra a corrente alternada da rede.
Depois disso, você vai testar cada diodo individualmente. Comece colocando a ponta vermelha do multímetro no terminal positivo ( + ) da ponte e a ponta preta em um dos terminais de corrente alternada (~). O multímetro deve indicar condução (um valor de resistência baixa ou tensão de queda típica do diodo, em torno de 0,5V a 0,7V).
Agora, inverta as pontas de prova: coloque a preta no terminal positivo ( + ) e a vermelha no terminal de corrente alternada (~). Nesse caso, o multímetro deve indicar circuito aberto ou resistência infinita, pois o diodo não deve conduzir nessa direção.
Repita o mesmo procedimento, mas agora usando o terminal negativo ( – ) da ponte como referência. Assim, você testa os outros dois diodos que completam o circuito da ponte retificadora.
Por fim, compare os resultados obtidos:
Se houver condução em apenas uma direção e bloqueio na direção contrária, o diodo está em bom estado.
Se houver condução nos dois sentidos (ou seja, o multímetro indica continuidade em qualquer posição das pontas), o diodo está em curto.
Se não houver condução em nenhum sentido, o diodo está aberto e não funciona.
Portanto, só condene a ponte retificadora quando tiver certeza. Lembre-se de que basta um único diodo apresentar falha para que todo o componente seja considerado comprometido e precise ser substituído.
Muitos profissionais, ao se depararem com falhas em máquinas ou equipamentos, acabam tomando a decisão mais rápida: substituir a ponte retificadora sem sequer confirmar se ela realmente está defeituosa. Essa prática pode trazer dois grandes problemas. Primeiro, gera custos desnecessários para o cliente, já que a peça pode estar em perfeito estado. Segundo, transmite insegurança, pois o cliente percebe que o diagnóstico não foi feito com precisão, o que compromete a confiança no trabalho do eletricista.
Por outro lado, o profissional que domina como testar ponte retificadora consegue realizar uma análise detalhada antes de condenar o componente. Esse conhecimento permite diagnósticos corretos, evita desperdícios e demonstra ao cliente um alto nível de responsabilidade e competência. Com isso, o eletricista se posiciona como autoridade técnica e se diferencia dos amadores que apenas “trocadores de peças”.
Além disso, compreender o funcionamento interno da ponte retificadora amplia a visão do profissional. Ele passa a ter condições de investigar falhas em todo o sistema, identificar problemas que podem estar relacionados a outros dispositivos e até propor soluções mais completas. Esse domínio é especialmente valioso em máquinas e sistemas de automação, onde os defeitos muitas vezes estão interligados. Ao aprofundar esse conhecimento, o eletricista eleva seu nível de qualificação e abre caminho para atuar em projetos mais complexos e bem remunerados.
Saber como testar ponte retificadora é apenas uma das muitas habilidades que distinguem um profissional de manutenção realmente preparado. Esse conhecimento vai muito além de apenas usar o multímetro: ele exige domínio dos conceitos de funcionamento dos diodos, compreensão da lógica por trás da conversão de corrente alternada em corrente contínua e, principalmente, capacidade de interpretar corretamente cada resultado obtido no teste.
Além disso, a prática também demanda raciocínio lógico para identificar se o problema está na ponte retificadora ou em outro ponto do circuito, evitando trocas desnecessárias de componentes e economizando tempo e recursos. Esse tipo de análise técnica transmite confiança ao cliente e fortalece a imagem do eletricista como um profissional qualificado.
Por isso, investir em treinamentos que combinem teoria detalhada e prática aplicada é o caminho mais eficiente para quem deseja se tornar um eletricista completo. Cursos que unem fundamentos de eletrônica, testes práticos e simulações reais permitem aplicar imediatamente o conhecimento e consolidá-lo.
👉 Agora que você já aprendeu em detalhes como testar ponte retificadora, compartilhe este artigo com outros profissionais e continue sua jornada de aprendizado. E não se esqueça: inscreva-se no canal Sala da Elétrica no YouTube para acessar mais conteúdos exclusivos sobre elétrica, manutenção e automação. Afinal, a capacitação constante é a chave para diagnósticos seguros, clientes satisfeitos e uma carreira sólida na área elétrica.
