O alicate amperímetro é um dos instrumentos mais importantes para profissionais da elétrica e eletrônica. Afinal, ele permite realizar medições de corrente de forma segura e sem a necessidade de interromper o circuito. Neste artigo, você vai aprender como usar alicate amperímetro corretamente e entender por que esse equipamento não pode faltar na sua maleta de ferramentas.

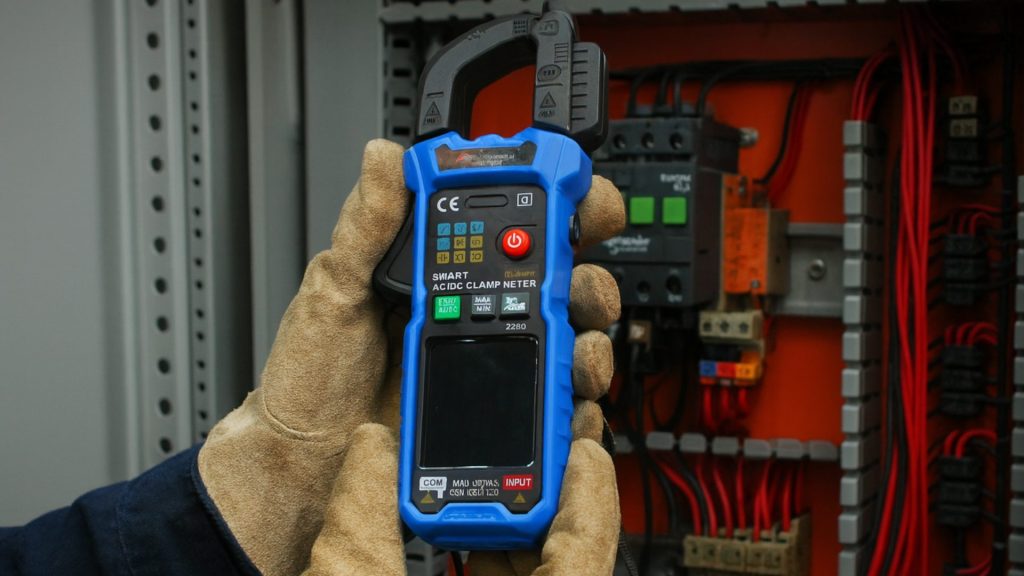

O alicate amperímetro — também chamado de alicate de corrente — é um instrumento utilizado para medir a intensidade da corrente elétrica que circula por um cabo condutor, sem a necessidade de desconectar os fios ou interromper o circuito.
Esse tipo de medição é possível porque o alicate conta com uma garra (ou mandíbula) que se abre para abraçar um único cabo. Quando o cabo é envolvido por essa garra, o campo magnético gerado pela corrente elétrica que circula no condutor é captado por um sensor interno no alicate, geralmente através do princípio da indução magnética. Esse sensor então converte o sinal magnético em um valor numérico, que aparece no visor do equipamento — normalmente em amperes (A).
É importante destacar que esse processo só funciona com corrente alternada (AC), pois ela gera variação no campo magnético. A maioria dos modelos básicos não mede corrente contínua (DC), a menos que possuam sensores específicos, como o sensor de efeito Hall.
Apesar de ser um equipamento simples de manusear, o uso correto do alicate amperímetro exige atenção a detalhes técnicos e de segurança, como:
Medir apenas um condutor por vez (nunca dois cabos simultaneamente).
Verificar se o equipamento possui categoria de segurança (CAT) adequada para a aplicação.
Seguir as instruções do fabricante quanto à escala de medição e limites de tensão.
Esse cuidado é essencial para garantir não apenas a precisão da leitura, mas também a segurança do profissional que está realizando a medição.
Antes mesmo de ligar o alicate amperímetro, é essencial entender que a segurança vem em primeiro lugar. Por isso, a primeira etapa para utilizar esse instrumento corretamente é verificar a sua categoria de segurança elétrica.
Essa categoria, geralmente identificada no corpo do equipamento como CAT II, CAT III ou CAT IV, indica o tipo de ambiente para o qual o alicate foi projetado:
CAT II: adequado para medições em circuitos residenciais simples, como tomadas ou eletrodomésticos.
CAT III: indicado para medições em instalações fixas, como quadros de distribuição e circuitos industriais.
CAT IV: oferece o maior nível de proteção, sendo ideal para medições em redes elétricas externas ou diretamente na entrada de energia (como no poste de alimentação).
➡️ Ou seja, quanto maior a categoria, maior é a proteção contra picos de tensão (transientes), que podem ocorrer, por exemplo, durante descargas atmosféricas ou ligações de grandes motores.
Além disso, é indispensável verificar os limites de tensão (em volts) e corrente (em amperes) suportados pelo modelo que você está utilizando. Usar o equipamento fora dessas especificações pode danificá-lo ou até provocar acidentes graves.
Outro ponto relevante é o tipo de ajuste de escala:
Alguns modelos mais modernos possuem ajuste automático, ou seja, identificam e ajustam a escala de medição automaticamente conforme o valor da corrente.
Outros exigem ajuste manual, e nesses casos é importante saber previamente a faixa de corrente do circuito para evitar leituras incorretas ou sobrecarga do aparelho.
Por fim, nunca utilize alicates amperímetros sem procedência. Dê preferência a marcas confiáveis, que tenham selo de qualidade e certificações reconhecidas (como o selo do Inmetro, CE, UL, entre outros). Isso garante que o equipamento foi testado e está dentro das normas de segurança elétrica.
Agora que você já compreendeu os fundamentos teóricos, chegou o momento de colocá-los em prática. A seguir, explicamos como usar o alicate amperímetro corretamente em 5 passos detalhados, para garantir segurança e precisão nas medições:
Antes de iniciar a medição, identifique e escolha apenas um único cabo condutor do circuito que deseja medir. Isso é essencial, pois, ao envolver mais de um cabo ao mesmo tempo, as correntes que circulam em sentidos opostos podem se anular, causando uma leitura incorreta ou até mesmo zerada. O alicate amperímetro foi projetado para detectar o campo magnético gerado pela corrente de um único condutor.
Com o condutor já definido, abra a garra do alicate amperímetro e posicione o cabo exatamente no centro da abertura. Essa centralização garante que o campo magnético seja detectado com precisão máxima, evitando distorções na leitura.
Em seguida, gire o seletor do alicate para a função adequada à medição que será feita. Para medir corrente alternada, por exemplo, selecione a escala marcada como ACA ou A~. Se o aparelho for automático, ele ajustará a escala sozinho. Nos modelos manuais, você precisará escolher uma escala compatível com a faixa esperada de corrente.
Com o cabo posicionado e o alicate configurado, a leitura aparecerá no visor digital do equipamento. O valor representará a intensidade da corrente elétrica circulando no cabo, geralmente indicado em amperes (A). Em aparelhos mais completos, é possível alternar entre outras medições, como tensão, resistência e continuidade.
Após concluir a medição, desligue o alicate amperímetro. Isso ajuda a economizar a carga da bateria e também protege o equipamento contra possíveis danos causados por uso contínuo ou desnecessário. Guardá-lo corretamente após o uso também contribui para a durabilidade do instrumento.
Outro ponto fundamental para compreender como usar alicate amperímetro corretamente é conhecer suas limitações técnicas. A maioria dos modelos tradicionais desse instrumento é projetada para medir apenas corrente alternada (AC). Mas por quê?
A resposta, antes de tudo, está no princípio de funcionamento do aparelho: ele se baseia na indução magnética. Sempre que a corrente elétrica alternada passa por um condutor, ela gera um campo magnético oscilante ao seu redor. A partir disso, o alicate amperímetro detecta essa oscilação e, com base nessa variação, consegue calcular a intensidade da corrente.
Por outro lado, a corrente contínua (DC) não apresenta essa oscilação. Ela flui em uma única direção e com intensidade constante, o que impede a geração de um campo magnético variável suficiente para que o sensor do alicate comum detecte. Portanto, nesses casos, o equipamento não consegue realizar a medição.
⚠️ Atenção: Para medições em corrente contínua, existem alicates amperímetros mais modernos e específicos, que utilizam uma tecnologia diferente — os sensores de efeito Hall. Esses sensores conseguem identificar e medir o campo magnético gerado mesmo pela corrente contínua, possibilitando medições precisas nesse tipo de aplicação.
Se você pretende trabalhar com sistemas DC, como painéis solares ou baterias automotivas, é recomendável investir em um modelo compatível com esse tipo de medição.
Além da função principal de medir a corrente elétrica em condutores, muitos modelos de alicate amperímetro vêm equipados com recursos adicionais. Como resultado, suas possibilidades de uso no dia a dia do profissional da elétrica são ampliadas de forma significativa. Em outras palavras, o equipamento não se limita apenas à medição de corrente alternada (AC). Na verdade, o eletricista também pode utilizá-lo para realizar outras medições fundamentais em uma instalação elétrica, tais como tensão, resistência e continuidade.
Tensão (AC/DC): você pode medir a tensão elétrica tanto em corrente alternada quanto em corrente contínua, o que é útil em painéis, tomadas, baterias e fontes de alimentação.
Resistência elétrica: permite verificar o valor de resistência de componentes e condutores, sendo essencial para identificar falhas ou confirmar especificações de projeto.
Continuidade: essa função serve para checar se existe um caminho elétrico contínuo entre dois pontos. É muito utilizada para testar fusíveis, cabos, interruptores e conexões em geral.

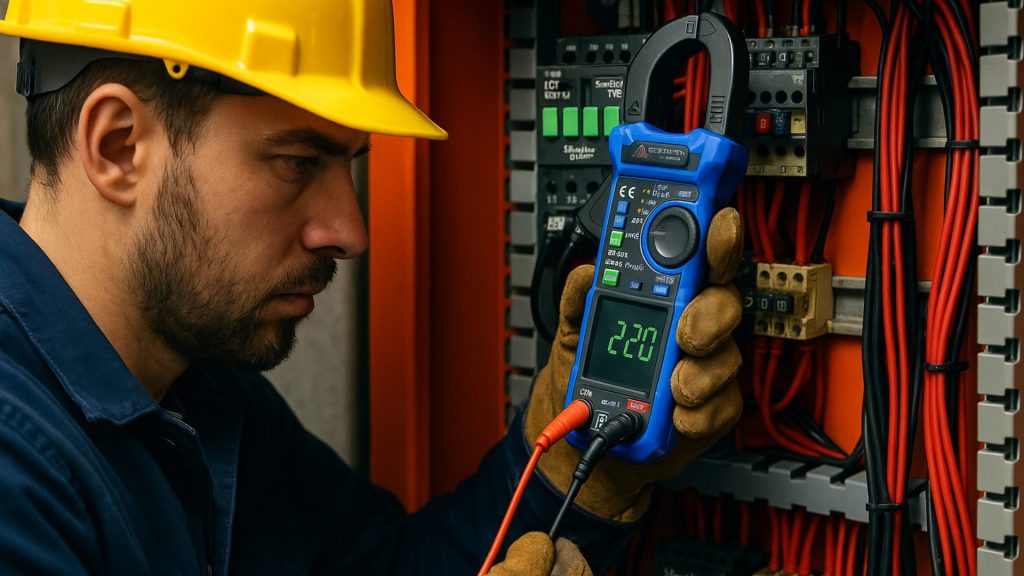

Para utilizar essas funções adicionais, é necessário usar as pontas de prova que acompanham o equipamento. Veja o passo a passo:
Conecte as pontas de prova nos terminais apropriados do alicate: geralmente há marcações como “COM” (comum) e “VΩ” (para tensão, resistência e continuidade).
Selecione a função desejada no seletor rotativo: gire o botão do aparelho até a posição correspondente à medição que deseja fazer (por exemplo, “V” para tensão, “Ω” para resistência ou um símbolo de som para continuidade).
Realize a medição com segurança: encoste as pontas nos pontos do circuito ou componente que deseja testar e observe o valor que aparece no visor digital.
➡️ Dessa forma, o alicate amperímetro funciona como um multímetro digital portátil, oferecendo praticidade e versatilidade em um único equipamento — ideal para profissionais que buscam eficiência sem abrir mão da segurança e precisão.
Saber como usar alicate amperímetro é essencial para qualquer eletricista ou técnico em eletrônica. Com ele, você realiza medições com rapidez, segurança e precisão, sem precisar desconectar os cabos do sistema. No entanto, é fundamental seguir as recomendações do fabricante e adotar as práticas de segurança indicadas.
