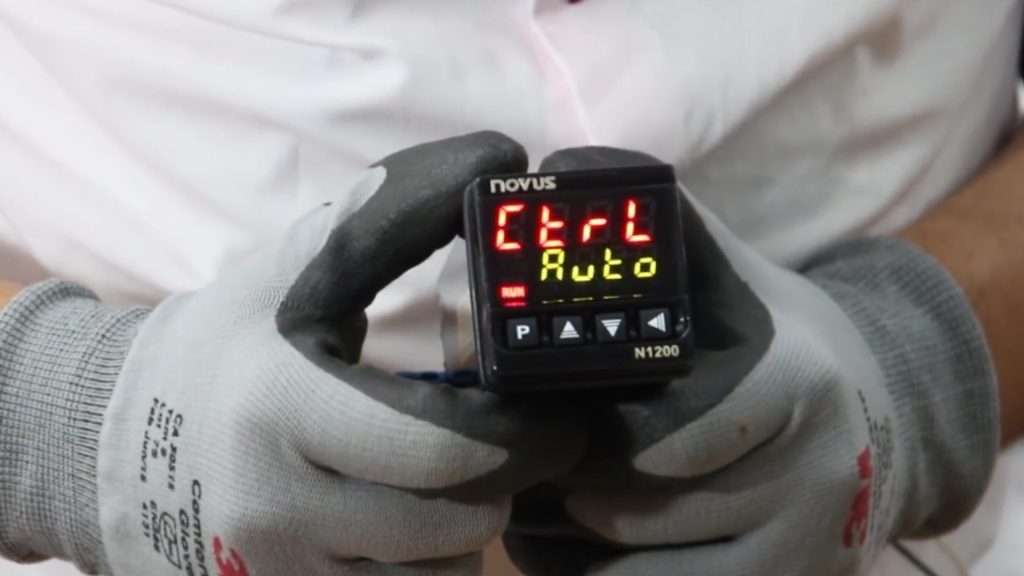

O controlador de temperatura N1200, fabricado pela Novus, é um equipamento amplamente utilizado na automação de processos industriais que demandam precisão no controle da temperatura — como sistemas de aquecimento, refrigeração, estufas, fornos e painéis elétricos. Por contar com diversas funcionalidades e configurações possíveis, ele pode parecer complexo em um primeiro contato. No entanto, quando os técnicos e eletricistas seguem corretamente as etapas de instalação e parametrização, conseguem usar o dispositivo com facilidade — mesmo aqueles que estão começando a atuar com esse tipo de tecnologia.

Neste conteúdo, você vai aprender como realizar a ligação e configuração básica do controlador de temperatura N1200, usando como exemplo um sensor de temperatura PT100 de dois fios. Além disso, vamos detalhar o funcionamento das saídas analógicas e digitais, mostrar como interpretar os sinais de corrente de 4 a 20 mA e, por fim, apresentar aplicações práticas reais onde esse controlador pode ser utilizado com eficiência e segurança.

Alimentação e conexões no controlador de temperatura N1200

Antes de iniciar qualquer configuração, o profissional precisa entender a estrutura de conexões elétricas do controlador de temperatura N1200. Esse modelo utiliza alimentação de 220V em corrente alternada (AC), e o instalador deve aplicar corretamente essa tensão nos bornes 1 (fase) e 2 (neutro) para garantir o funcionamento adequado do equipamento.

Neste exemplo, utilizamos o sensor de temperatura PT100 de dois fios. Conecte o fio negativo no borne 10 e o fio positivo no borne 11. Essa ligação permite que o controlador receba o sinal de temperatura de forma precisa.

Além disso, o sistema conta com uma saída analógica configurada para operar na faixa de 4 a 20 mA, usada para transmitir o valor da temperatura de forma proporcional. Para isso, os bornes utilizados são o 7 (negativo) e o 8 (positivo). Através dessa saída, é possível integrar o controlador a dispositivos como CLPs, indicadores ou sistemas de supervisão.

Com todas as conexões feitas corretamente, o controlador passa a operar normalmente. A partir daí, ele já realiza a leitura da temperatura ambiente. No caso do teste, por exemplo, o valor apresentado foi de 22,3 °C, o que está de acordo com a condição real do ambiente monitorado.

Configuração dos parâmetros principais

Depois de alimentar corretamente o controlador e conectar o sensor PT100, o próximo passo é configurar os parâmetros essenciais do controlador de temperatura N1200. Esses ajustes determinam como o equipamento irá interpretar os sinais do sensor e como responderá em sua saída analógica.

• Unidade de medida: O N1200 permite escolher entre duas escalas: graus Celsius (°C) ou Fahrenheit (°F). Neste caso, optamos por trabalhar com Celsius, pois é o padrão mais comum nas aplicações industriais no Brasil.
• Set Point (SP): Representa a temperatura-alvo que o sistema deve atingir. No teste prático, o profissional configurou o valor inicial em 0 °C, usando-o apenas como referência para observar a atuação do controle.
• SPHL (Set Point High Limit): Define o valor máximo permitido para o set point. Foi configurado em 150 °C, indicando que o usuário poderá ajustar o SP em qualquer valor entre 0 e 150 °C, conforme a necessidade do processo.
• Faixa mínima e máxima da saída analógica (4-20 mA): Essa faixa determina os limites de atuação do controlador. No exemplo, foi configurada para iniciar o envio de 4 mA a partir dos 30 °C. À medida que a temperatura sobe, o valor da corrente aumenta proporcionalmente. O pico da escala — ou seja, os 20 mA — é alcançado quando a temperatura chega a 90 °C.

Isso significa que o N1200 transforma a variação de temperatura em um sinal de corrente proporcional, ideal para sistemas de automação que utilizam CLPs, inversores ou indicadores de processo. Quanto maior a temperatura, maior o valor da corrente transmitida — respeitando o limite estabelecido de 30 a 90 °C.

Interpretação prática da saída do controlador de temperatura N1200

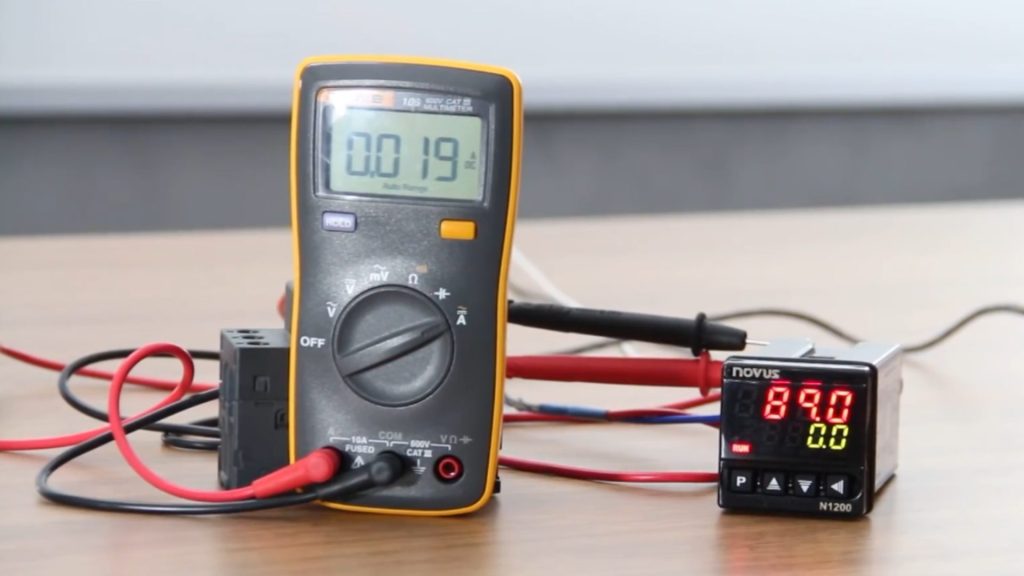

Para validar os sinais de saída do controlador de temperatura N1200, primeiramente foi realizada uma conexão direta entre o equipamento e um amperímetro digital. Em seguida, a medição teve um objetivo claro: acompanhar, em tempo real, o comportamento da saída analógica. O técnico configurou previamente essa saída na faixa de 4 a 20 miliampères (mA).

Durante o teste, por exemplo, foi possível observar que a corrente elétrica enviada pelo controlador aumentava de forma gradual à medida que a temperatura do ambiente (medida pelo sensor PT100) se elevava. Como resultado, essa resposta progressiva evidencia uma saída proporcional analógica, que é especialmente ideal para sistemas de automação que exigem alta precisão no controle.

Veja abaixo como a saída variou conforme a temperatura:

• A 30 °C → Corrente mínima de 4 mA (limite inferior da faixa configurada)
• A 60 °C → Corrente intermediária, aproximadamente 12 mA
• A 90 °C → Corrente máxima de 20 mA (limite superior da faixa)

Esse comportamento demonstra claramente a eficiência do controlador de temperatura N1200 em aplicações industriais ou técnicas onde é necessário realizar monitoramento térmico contínuo e com resposta proporcional, como em sistemas de aquecimento, refrigeração ou controle de processos térmicos.

Configuração das saídas adicionais

O modelo N1200 oferece três saídas configuráveis. Cada uma desempenha funções específicas e o profissional pode adaptá-las conforme a necessidade da aplicação.

• AL1 (Alarme 1): ssa saída atua como um relé e o profissional pode configurá-la para agir em situações específicas, como quando a temperatura ultrapassa um valor de segurança.
• AL2 (Alarme 2): também é uma saída a relé, geralmente utilizada como alarme secundário, oferecendo uma camada extra de proteção ao sistema.
• AO (Saída Analógica): trata-se de uma saída configurada para emitir sinal proporcional de 4 a 20 mA, com base na variação da temperatura captada pelo sensor. Essa saída é ideal para controlar inversores, CLPs ou sistemas de supervisão que operem com sinais analógicos.

Durante o teste demonstrado, apenas a saída analógica (AO) foi utilizada, permitindo visualizar como a corrente variava conforme a temperatura aumentava. No entanto, as saídas AL1 e AL2 também podem ser configuradas para atuar de forma automática em diferentes cenários — como, por exemplo, acionar sistemas de exaustão, ventilação forçada, sirenes ou até desligamentos automáticos em caso de emergência térmica.

Essas saídas tornam o controlador versátil e eficiente para aplicações que exigem monitoramento e ações corretivas em tempo real.

Aplicações práticas do controlador de temperatura N1200

O controlador de temperatura N1200, portanto, é muito mais do que um equipamento para testes de bancada ou uso acadêmico. Na prática, ele oferece aplicações reais e, além disso, altamente relevantes em diferentes contextos da elétrica e automação.

Entre suas principais aplicações estão:

• Sistemas de aquecimento industrial: Ideal para controlar a temperatura de caldeiras, resistências elétricas e sistemas térmicos de grande porte.
• Estufas e fornos elétricos: Garante o controle exato da temperatura interna, permitindo ajustes finos que evitam variações indesejadas durante processos críticos.
• Processos com refrigeração: Permite automatizar resfriadores, chillers e sistemas de climatização com base em faixas de temperatura pré-definidas.
• Monitoramento em máquinas e painéis: Serve como componente de proteção e controle térmico em motores, inversores, transformadores e outros equipamentos sensíveis.

Portanto, ao dominar a configuração básica do controlador N1200, o profissional não apenas entende seu funcionamento, como também expande sua capacidade técnica para oferecer soluções de alto valor em ambientes industriais e residenciais, agregando mais precisão, eficiência e segurança aos projetos.

Conclusão

O controlador de temperatura N1200 se destaca por ser um equipamento altamente versátil, oferecendo grande precisão na medição e controle térmico em diferentes contextos industriais. Embora pareça complexo no início, o N1200 é fácil de configurar. Isso fica claro quando o profissional entende sua lógica de funcionamento, especialmente na interação com sensores como o PT100.

No caso do sensor PT100 de dois fios, o profissional deve conectá-lo corretamente aos bornes específicos do N1200 para obter leituras precisas de temperatura em tempo real. Além disso, o recurso de saída analógica de 4 a 20 mA permite que o controlador envie sinais proporcionais à temperatura. Isso facilita a integração com sistemas maiores de automação, como CLPs, inversores de frequência e alarmes industriais.

Portanto, mais do que um simples medidor de temperatura, o N1200 atua como uma ponte entre o monitoramento e a automação, contribuindo diretamente para a segurança e a eficiência dos processos industriais. Dominar o uso e a configuração desse dispositivo é um grande diferencial competitivo. Esse conhecimento é essencial para eletricistas e técnicos que querem se destacar no mercado da elétrica industrial e oferecer soluções de alto valor.
