Use as cores da maneira certa nos Comandos Elétricos!

  • maio 24, 2019
  • Comandos
  • 6 comentários

Home Elétrica Comandos Use as cores da maneira certa nos Comandos Elétricos!

Você sabe exatamente qual cor de botão usar em uma instalação de Comandos Elétricos?

Imagine a seguinte situação: Você está em seu cliente, ou na empresa que você trabalha e precisa fazer a troca de um botão que está num painel, ou até mesmo a instalação de uma nova botoeira. Qual cor de botão você deve usar?

Hoje eu vou te mostrar aqui nesse artigo que as cores que você encontra num painel de comandos, não estão ali por acaso. Principalmente quando se trata de botoeiras.

Claro que não vamos falar de todas que existem, mas vou te mostrar as principais cores, as que com certeza você vai encontrar em um painel de comandos elétricos. E são elas:

  • Preta
  • Verde
  • Amarela
  • Vermelha

vamos lá.

Preta:

Temos como uma das mais importantes a de cor preta, quando você encontrar no seu painel elétrico um botão preto saiba que ele tem a função de desligar algum equipamento, como o desligamento de um motor específico, ou um alarme até. Logo ele não é o botão que desliga todo o sistema e sim apenas um dos seus componentes.

Quando essa for a função que você precisa dar à um botão, use a cor preta.

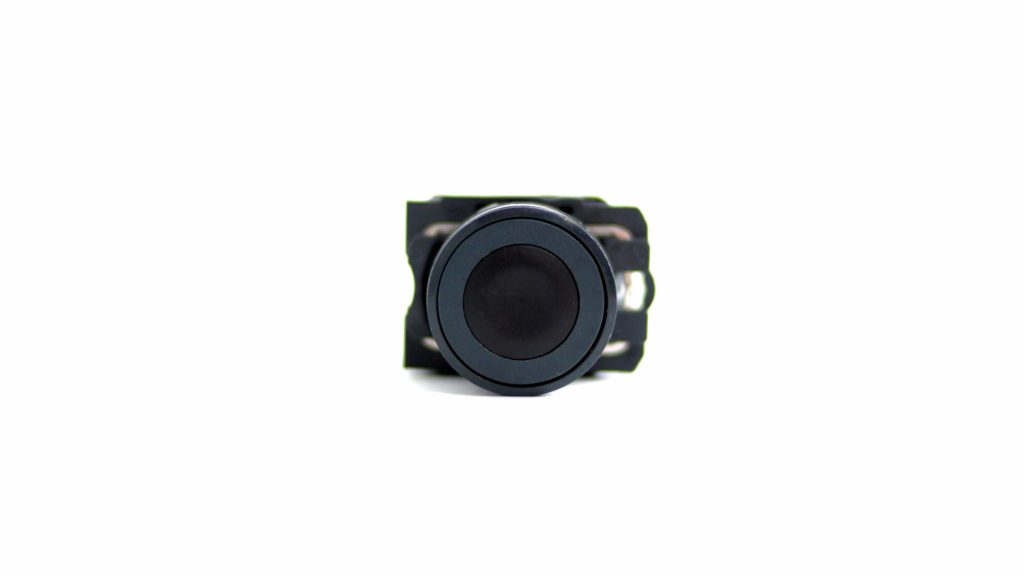

botão na cor preta

Verde:

Essa cor naturalmente serve para permitir algo, o botão que for verde serve para ligar ou dar a partida tanto em algum equipamento que esteja especificado, quanto no sistema todo por exemplo. Mas sempre vai estar associado, em Comandos Elétricos, com a função de “ligar”.

Lembre-se disso então quando for efetuar alguma instalação, essa função é muito importante e não pode de maneira alguma ser confundida!

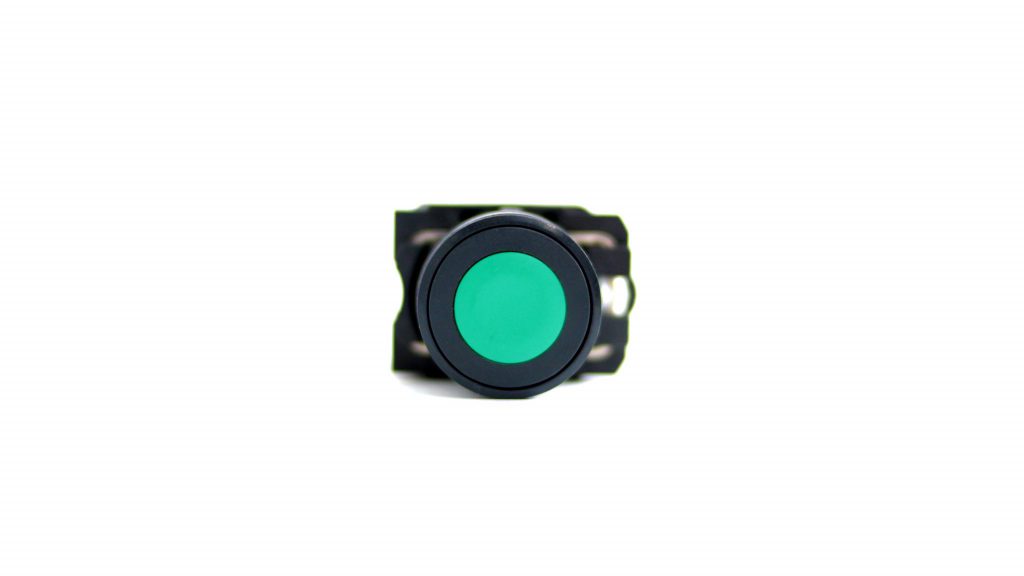

botão na cor verde

Amarela:

Essa cor vai ser a que representa o Reset, a inversão de sentido
de algum equipamento específico ou o cancelamento de alguma operação. Quando esse botão for acionado, o motor que ele se refere vai inverter seu sentido de rotação, por exemplo.

Ou também pode ser o responsável por rearmar um sistema de segurança, existem sistemas que mesmo quando são religados, após um desligamento de emergência, precisam de um reset em seu sistema de segurança para voltar ao seu funcionamento, é ai que o botão de cor amarela entra em ação.

Não use esse botão para outras finalidades, afinal você não quer causar um acidente não é mesmo?

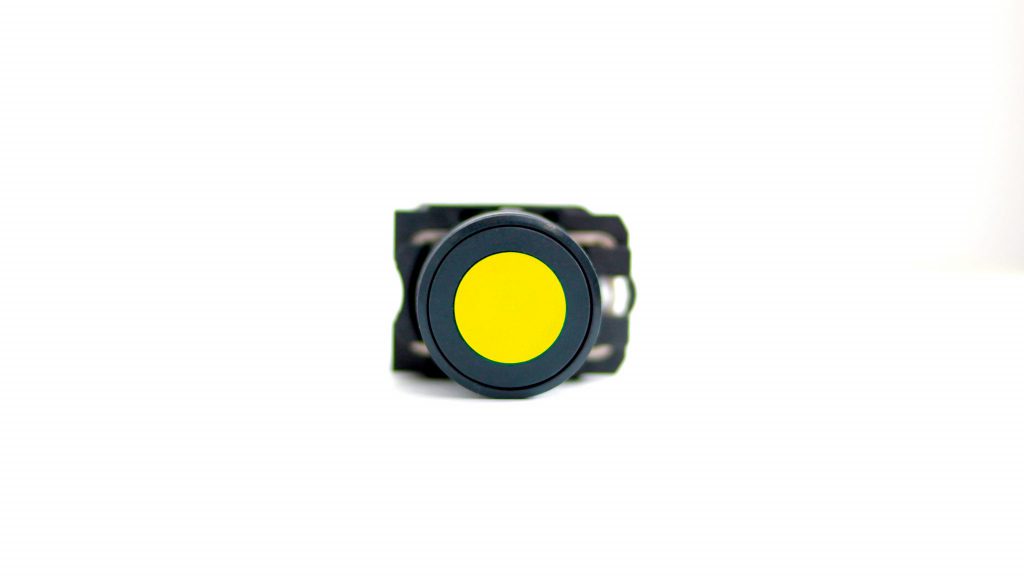

botão na cor amarela

Vermelha:

Por fim o botão vermelho, ele vai ser o botão com a função de desligar. Você pode estar se perguntando agora: “Mas o preto já não faz isso?”. A cor preta simboliza um deligamento sim, mas não do sistema todo, apenas de um de seus componentes, enquanto que a cor vermelha representa o desligamento geral, de todo o sistema que está funcionando naquela maquina ou instalação.

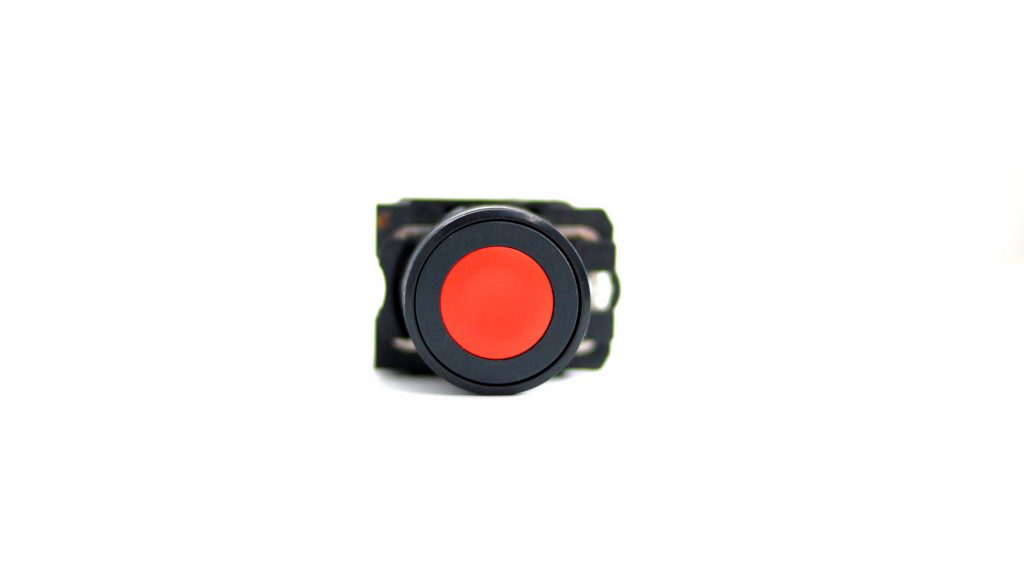

botão na cor vermelha

Mas cuidado, temos um tipo específico de botão na cor vermelha que não deve ser confundido, o botão tipo “cogumelo”. Esse deve apenas se usado para casos de desligamento de emergência, diferente dos demais botões com a mesma cor.

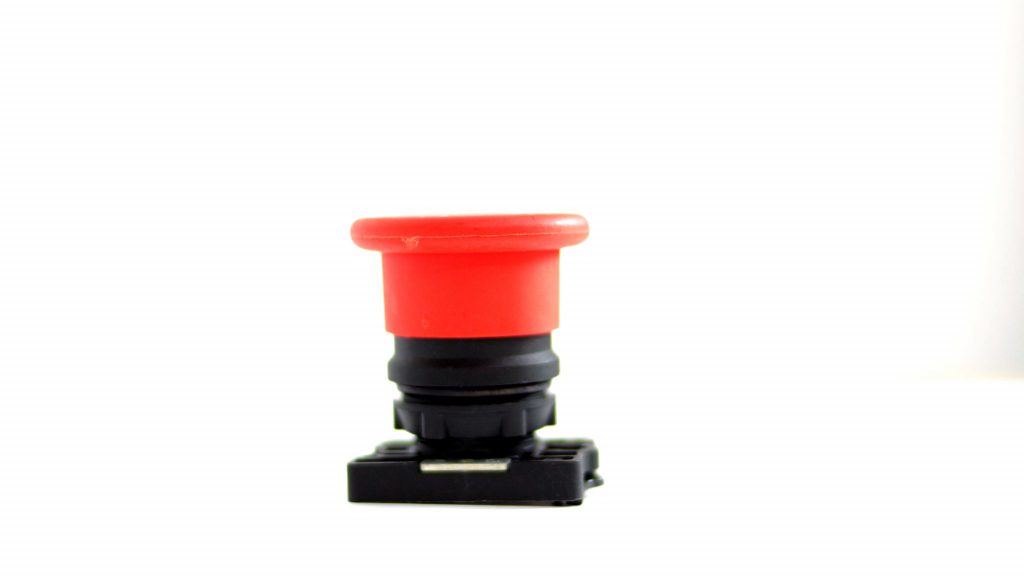

botão tipo cogumelo na cor vermelha

Tenha isso em mente sempre que for efetuar a instalação ou troca desse botão.

Dê um passo a mais na sua carreira com o conhecimento de Comandos Elétricos.

Você sabia que nós temos aqui na Sala da Elétrica um curso voltado para você, profissional que quer crescer em sua carreira e sabe que dominar a parte de Comandos Elétricos é um ponto crucial para isso?

É um curso completo de Comandos Elétricos que vai fazer com que você se destaque no mercado de trabalho, eu vou deixar aqui embaixo um botão para que você possa visitar a página e conhecer mais sobre essa oportunidade. Basta clicar no botão abaixo e você vai ser direcionado para a página do curso que pode mudar sua carreira pra melhor.

botão "clique aqui e conheça o curso de comandos elétricos"
  • PUBLICAÇÕES RELACIONADAS

    • Podcast Empreendedor Autônomo | #23 Como usar parcerias de forma estratégica
    • Podcast Empreendedor Autônomo | #22 Sair do CLT para se tornar autônomo é bom negócio?
    • Podcast Empreendedor Autônomo | #21 Planejamento e Crescimento da sua empresa
    • Podcast Empreendedor Autônomo | #20 Confie no seu preço, e não tenha medo de passar ele para o cliente
    • Podcast Empreendedor Autônomo | #19 Agir como uma empresa vai mudar o seu jogo

Comentários

  • Douglas

    Bom dia!

    Tem alguma norma que você seguiu essas informações?
    Sou Engenheiro Eletricista e estou ingressando agora na área de consultoria em NR-12, na maioria dos clientes que vou fazer avaliação encontro o botão reset na cor azul, porém até hoje não encontrei nenhum lugar que especifique a cor correta para esse comando, agora que você publicou essa matéria minha dúvida aumentou ainda mais.

    • Responder
    • · sexta, 10:04
    • Jefferson Araujo

      Olá Douglas,
      Essas informações são baseadas no que diz a norma IEC e NR-10…

      Atenciosamente,
      Jefferson Araujo – Sucesso do Cliente
      Sala da Elétrica.

      • Responder
      • · terça, 14:55
  • Adjofte

    Agora ficou a dúvida é vermelho ou verde que liga?

    • Responder
    • · sexta, 12:20
    • Caio Paiva

      Olá , tudo bem ?

      Muito obrigado pelo seu feedback.

      O botão na cor verde é utilizado para acionar/permitir uma ação, ou seja, ligar o sistema.

      Continue nos acompanhando!

      Saudações,
      Caio Paiva – Sucesso do Cliente
      Sala da Elétrica.

      • Responder
      • · segunda, 09:44
  • Ranailson Oliveira Santos

    Everton boa tarde meu querido, muito grato pela informações sobre cores de botões nos comandos eletricos, eu estou desimpregado e no momento não tenho nenhuma condição de pagar nenhum curso no momento, aguarda aí para que Jesus mim a bençõe🙏 parque eu mim empregue logo, até mesmo para nós só só fazer um curso de comando técnico, como também, meu curso de eletrotécnico 👏🏻👏🏻👏🏻👍🏻

    • Responder
    • · sábado, 13:47
    • Caio Paiva

      Olá , tudo bem ?

      Fico feliz que tenha gostado!

      Muito obrigado pelo seu feedback.

      Estamos torcendo por você, boa sorte!

      Continue nos acompanhando!

      Saudações,
      Caio Paiva – Sucesso do Cliente
      Sala da Elétrica.

      • Responder
      • · segunda, 09:42
