Muitos eletricistas — experientes ou iniciantes — ainda confundem a diferença entre DR e disjuntor. Essa dúvida pode custar caro: desde choques elétricos graves até falhas perigosas na proteção de uma instalação.
Embora ambos sejam dispositivos de proteção, eles atuam de formas muito diferentes. E, mais importante ainda, nem sempre o DR protege como você imagina.
Neste post, vamos além da teoria: mostramos testes práticos que revelam situações reais em que o DR funciona perfeitamente — e outras em que ele falha completamente. Se você achava que o neutro não dava choque, ou que o DR era infalível, é hora de rever seus conceitos.
Continue a leitura e entenda, de forma clara e definitiva, a real diferença entre DR e disjuntor — e por que isso pode salvar vidas.
A diferença entre DR (Dispositivo Diferencial Residual) e disjuntor vai muito além das explicações básicas de manuais técnicos ou dos vídeos virais que circulam nas redes sociais. Embora ambos sejam dispositivos de proteção presentes nas instalações elétricas, eles têm funções distintas e complementares — e saber como cada um atua é essencial para garantir a segurança de pessoas e patrimônios.
O disjuntor é responsável por proteger a instalação elétrica, ou seja, os fios e cabos, contra sobrecargas e curtos-circuitos. Ele atua quando há um aumento repentino da corrente elétrica, cortando o fornecimento para evitar danos aos condutores e riscos de incêndio.
Já o DR tem uma função diferente: ele protege pessoas e animais contra choques elétricos. Seu papel é identificar fugas de corrente — situações em que a energia está escapando do circuito, geralmente por contato acidental com uma parte energizada. Nesses casos, o DR desarma rapidamente para evitar que o corpo humano se torne o caminho da corrente elétrica.
No entanto, confiar apenas no DR como salvador universal pode ser perigoso. Em uma aula prática conduzida pelo professor Gustavo, da Sala da Elétrica, foi demonstrado que o DR nem sempre desarma — principalmente quando o choque ocorre entre fase e neutro, sem contato com o solo. Ou seja, em alguns cenários, a corrente de fuga não é detectada como anormal pelo DR, e isso pode levar a choques sérios.
Por isso, entender as limitações de cada dispositivo, bem como seu funcionamento em diferentes situações, vai além de uma boa prática profissional — é uma questão de vida ou morte.

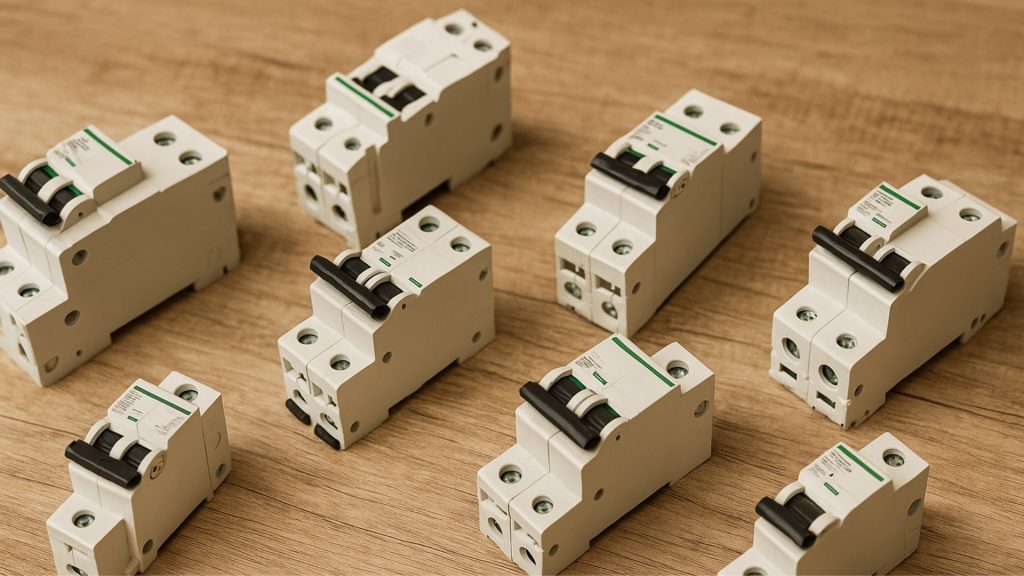

Começamos pelo disjuntor, um componente bastante conhecido por quem atua com instalações elétricas. Ele é essencial para garantir a segurança da infraestrutura elétrica, ou seja, sua função é proteger os cabos e os condutores contra situações que poderiam causar danos ao sistema.
🔧 O que ele faz, exatamente?
O disjuntor desarma automaticamente quando detecta um curto-circuito, interrompendo o fornecimento de energia e evitando que o excesso de corrente cause derretimento dos fios ou incêndios.
Ele também atua em casos de sobrecarga elétrica, quando há mais equipamentos ligados do que a rede suporta. Com isso, impede o superaquecimento da fiação, protegendo toda a estrutura.
📌 Mas é importante destacar um ponto crucial: o disjuntor não protege pessoas.
Isso porque ele não é sensível a pequenas fugas de corrente — aquelas que ocorrem, por exemplo, quando uma pessoa encosta na fase acidentalmente e a corrente passa pelo corpo até o chão. Como essa fuga costuma ser pequena em termos de amperagem, o disjuntor não detecta como um problema e, por isso, não desarma.
Portanto, mesmo com o disjuntor instalado, o risco de choque elétrico continua existindo se não houver um dispositivo complementar de proteção, como o DR.

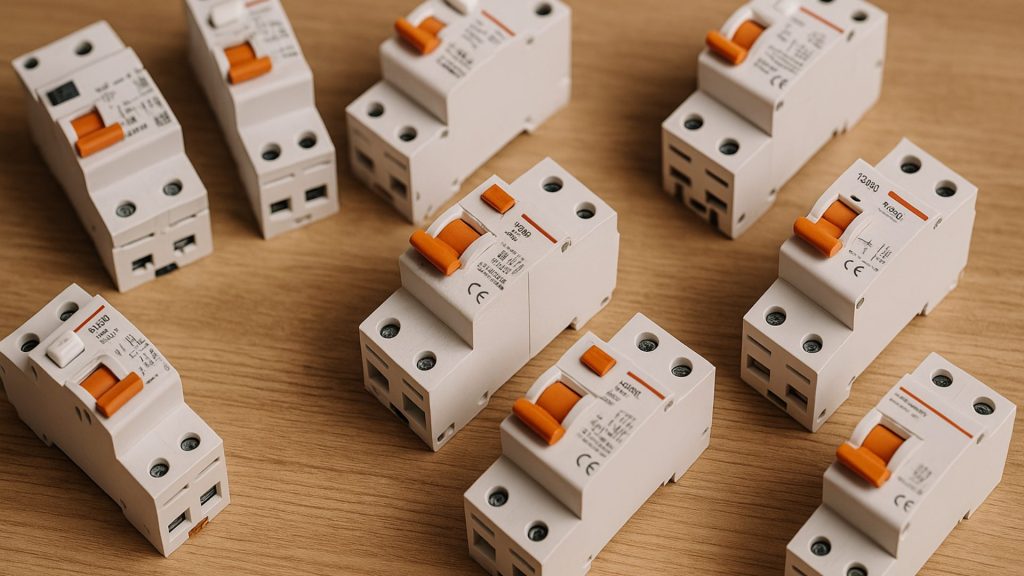

O DR (Dispositivo Diferencial Residual) é um componente essencial de proteção nas instalações elétricas. Ele atua como um verdadeiro “guardião” da segurança elétrica. Sua função principal é detectar fugas de corrente elétrica, que podem representar riscos sérios de choque ou incêndio.
🔍 Como o DR funciona na prática?
Ele monitora continuamente a corrente elétrica que entra e sai do circuito. Se detectar que a corrente que entra não está retornando na mesma medida — ou seja, se existe uma diferença entre a corrente de entrada e saída, chamada de “fuga” — o DR desarma automaticamente, interrompendo o fornecimento de energia.
🛡️ Missão do DR:
Proteger a vida das pessoas contra choques elétricos;
Prevenir incêndios causados por fuga de corrente;
Garantir mais segurança para quem instala e para quem utiliza a instalação elétrica.
📌 Teste prático demonstrado em aula:
Durante o experimento em ambiente controlado, uma simulação foi feita: uma pessoa encostando na fase com os pés no chão. Como esperado, o DR identificou a fuga de corrente e desarmou imediatamente. Isso mostrou, de forma prática, que o dispositivo salva vidas em situações reais do dia a dia de um eletricista profissional.
Sim, e essa informação chocou muitos eletricistas de surpresa — porque vai contra o que muitos aprendem no dia a dia. Durante a demonstração, o professor mostrou uma situação prática em que o DR (Dispositivo Diferencial Residual) não atua, mesmo com a pessoa recebendo choque.
Imagine uma pessoa que toca a fase e o neutro ao mesmo tempo, mas não está em contato com o solo (ou seja, está isolada do terra).
Nesse caso, toda a corrente elétrica entra e sai pelo corpo da pessoa sem haver “fuga” para o aterramento.
E por que isso é um problema?
👉 O DR detecta diferença de corrente entre fase e neutro. Se tudo que entra pela fase está voltando pelo neutro, ele não vê anomalia alguma — e por isso não desarma.
Mesmo que a pessoa esteja levando um choque perigoso, o equipamento permanece armado, pois a corrente está “fechando o ciclo” normalmente pelo corpo, sem desvio.
Esse cenário é pouco comum, mas totalmente possível em ambientes onde não há contato com o solo, como pessoas em cima de escadas plásticas, calçados isolantes ou pisos com baixa condutividade. Isso mostra por que conhecimento técnico e boas práticas de segurança são indispensáveis.
Outro ponto importante abordado: muitos profissionais acreditam que o neutro não oferece risco. No entanto, o professor demonstrou que o neutro carrega corrente sim, pois é o condutor de retorno em qualquer instalação.
Ao contrário do que muitos pensam, o neutro também conduz corrente. Em uma demonstração prática, foi mostrado que, ao tocar o neutro, o DR pode sim desarmar — o que comprova que há corrente no neutro, e que o contato com ele também pode causar choques perigosos.
Portanto, subestimar o neutro ou confiar cegamente apenas no DR é um risco real. Conhecimento salva vidas — e é isso que faz um eletricista profissional.

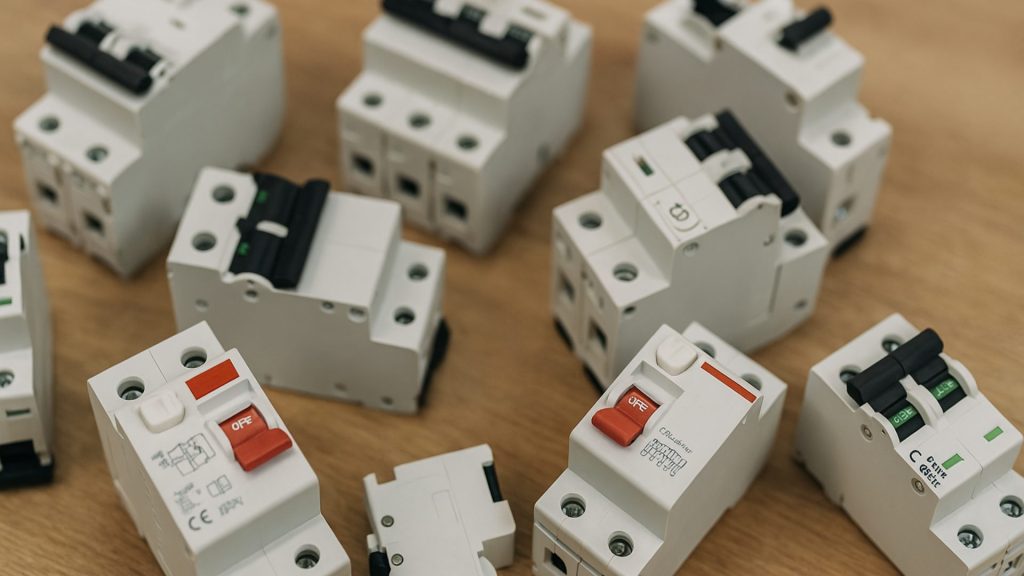

| Função | Disjuntor | DR (Dispositivo DR) |
|---|---|---|
| Protege instalação? | ✅ Sim | ❌ Não |
| Protege pessoas? | ❌ Não | ✅ Sim (em caso de fuga) |
| Desarma por curto? | ✅ Sim | ❌ Não |
| Desarma por fuga? | ❌ Não | ✅ Sim |
| Pode falhar? | ❌ Raramente | ✅ Sim, se não houver fuga detectável |
Apesar de existirem situações muito específicas em que o DR pode não funcionar como esperado — como quando há contato direto entre fase e neutro sem passagem de corrente pelo terra — ele ainda é um dispositivo essencial de segurança em instalações elétricas modernas.
O DR (Dispositivo Diferencial Residual) é projetado para detectar pequenas fugas de corrente que escapam do circuito normal e podem representar risco de choque elétrico. Quando essas fugas são identificadas, o DR desarma automaticamente, evitando acidentes graves, choques letais e até incêndios causados por falhas na isolação dos cabos.
No entanto, para que ele funcione corretamente, é indispensável que a instalação seja feita com total atenção às normas técnicas, especialmente à NR10, que trata da segurança em instalações elétricas. Além disso, é fundamental entender as limitações do equipamento, realizar testes periódicos e garantir o uso correto de condutores, aterramento e conexões.
Portanto, mesmo com limitações pontuais, o DR continua sendo um dos principais aliados do eletricista profissional na proteção de vidas e do patrimônio.
Entender, na prática, a diferença entre o DR (Dispositivo Diferencial Residual) e o disjuntor é essencial para qualquer eletricista profissional que busca atuar com segurança, responsabilidade e conhecimento técnico de verdade.
Mais do que instalar, é preciso saber como cada equipamento se comporta em diferentes situações reais — inclusive aquelas que não aparecem nas famosas “trends” da internet. E foi exatamente isso que mostramos aqui: a importância de entender o que protege a instalação e o que protege vidas.
