Neste artigo, vamos iniciar o conceito de dimensionamento de iluminação e tomadas de uso geral — as famosas TUG’s — para instalação elétrica residencial. Mas, antes de avançarmos, é essencial relembrar alguns conceitos fundamentais. Portanto, recomenda-se revisar os cálculos de área e perímetro. Para facilitar, você pode relembrá-los clicando AQUI.
Como sabemos, a NBR5410 define as características mínimas para um dimensionamento tecnicamente funcional e seguro, basearemos nosso dimensionamento de instalação elétrica residencial nesta norma.
Antes de iniciarmos tenha em mãos sua calculadora, lápis e borracha para praticar os conceitos abordados neste artigo.
Antes de mais nada, o primeiro passo para o dimensionamento de iluminação e tomadas em uma instalação elétrica residencial é determinar as cargas elétricas que existirão na instalação a ser dimensionada. A partir disso, portanto, a previsão da potência de iluminação e das tomadas de uso geral será determinada através do cálculo da área e do perímetro, respectivamente. Portanto, com base nesses cálculos, é possível realizar o levantamento de potência necessário para a determinação da demanda total instalada.
Para nosso projeto utilizaremos como exemplo a planta baixa de uma residência de quatro cômodos + banheiro. Veja a ilustração abaixo.
Antes de mais nada, vale destacar que, por definição, a NBR 5410:2004 determina que a potência de iluminação em cada cômodo deve considerar, como fator principal para esse dimensionamento, a área do respectivo ambiente. Logo abaixo você poderá ler exatamente como a NBR5410 se posiciona em relação a este dimensionamento:
Na NBR 5410 sobre Iluminação:
9.5.2.1.1
Em cada cômodo ou dependência deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor.
9.5.1.2
b) Em cômodos ou dependências com área superior a 6 m², o projeto prevê uma carga mínima de 100 VA para os primeiros 6 m² e acrescenta 60 VA a cada 4 m² inteiros adicionais.
No dimensionamento de tomadas de uso geral em uma instalação elétrica residencial, o eletricista considera as dimensões de perímetro do cômodo para compor a quantidade mínima de tomadas. Cada tipo de ambiente exige um tratamento distinto, de forma a adequar a instalação às suas necessidades. Por exemplo, áreas molhadas, como cozinha e área de serviço, exigem pontos de tomadas com maior potência.
Na NBR 5410 sobre tomadas:
9.5.2.2 Pontos de tomada 9.5.2.2.1 Número de pontos de tomada O número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser aí utilizados, observando-se no mínimo os seguintes critérios: a) em banheiros, deve ser previsto pelo menos um ponto de tomada, próximo ao lavatório, atendidas as restrições de 9.1; b) em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 3,5 m, ou fração, de perímetro, sendo que acima da bancada da pia devem ser previstas no mínimo duas tomadas de corrente, no mesmo ponto ou em pontos distintos; c) em varandas, deve ser previsto pelo menos um ponto de tomada; NOTA Admite-se que o ponto de tomada não seja instalado na própria varanda, mas próximo ao seu acesso, quando a varanda, por razões construtivas, não comportar o ponto de tomada, quando sua área for inferior a 2 m2 ou, ainda, quando sua profundidade for inferior a 0,80 m. d) em salas e dormitórios devem ser previstos pelo menos um ponto de tomada para cada 5 m, ou fração, de perímetro, devendo esses pontos ser espaçados tão uniformemente quanto possível; NOTA Particularmente no caso de salas de estar, deve-se atentar para a possibilidade de que um ponto de tomada venha a ser usado para alimentação de mais de um equipamento, sendo recomendável equipá-lo, portanto, com a quantidade de tomadas julgada adequada. e) em cada um dos demais cômodos e dependências de habitação devem ser previstos pelo menos: - um ponto de tomada, se a área do cômodo ou dependência for igual ou inferior a 2,25 m2. Admite-se que esse ponto seja posicionado externamente ao cômodo ou dependência, a até 0,80 m no máximo de sua porta de acesso; - um ponto de tomada, se a área do cômodo ou dependência for superior a 2,25 m2 e igual ou inferior a 6 m2 ; - um ponto de tomada para cada 5 m, ou fração, de perímetro, se a área do cômodo ou dependência for superior a 6 m2, devendo esses pontos ser espaçados tão uniformemente quanto possível. 9.5.2.2.2 Potências atribuíveis aos pontos de tomada A potência a ser atribuída a cada ponto de tomada é função dos equipamentos que ele poderá vir a alimentar e não deve ser inferior aos seguintes valores mínimos: a) em banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos, no mínimo 600 VA por ponto de tomada, até três pontos, e 100 VA por ponto para os excedentes, considerando-se cada um desses ambientes separadamente. Quando o total de tomadas no conjunto desses ambientes for superior a seis pontos, admite-se que o critério de atribuição de potências seja de no mínimo 600 VA por ponto de tomada, até dois pontos, e 100 VA por ponto para os excedentes, sempre considerando cada um dos ambientes separadamente; b) nos demais cômodos ou dependências, no mínimo 100 VA por ponto de tomada.

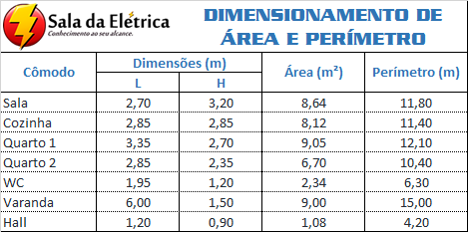

Conforme vimos no post anterior (acesse aqui) veja abaixo o levantamento de área e perímetro para o projeto de instalação elétrica residencial
Agora que você chegou até aqui, aproveite para expandir ainda mais seu conhecimento. Assista ao canal da Sala da Elétrica e explore os outros artigos da série e aprofunde-se em cada etapa:
👉 Parte 1 – Planta Baixa
👉 Parte 3 – Dimensionamento da Demanda Instalada
👉 Parte 4 – Divisão e Equilíbrio de Carga
🔌 Não pare por aqui — clique e confira os próximos conteúdos!
