Disjuntor Motor ou Relé Térmico – Qual Devo Usar?

Escolher entre disjuntor motor ou relé térmico é uma decisão que pode parecer simples, mas, na prática, exige conhecimento técnico e análise precisa do comportamento da carga. Afinal, uma escolha errada pode comprometer a segurança do sistema e gerar prejuízos com queimas de componentes e paradas inesperadas. Neste post, você vai entender de forma prática quando usar cada um desses dispositivos e como fazer a escolha certa para suas instalações elétricas industriais.

Proteção Magnética e Térmica: Conceitos Fundamentais

Antes de optar por disjuntor motor ou relé térmico, é essencial compreender os dois tipos principais de proteção de motores:

• Proteção magnética: atua contra curtos-circuitos, seccionando as fases em caso de falha severa. Pode ser feita por fusíveis (Diazed ou NH) ou disjuntores.

• Proteção térmica: protege o motor contra sobrecargas, evitando que correntes acima do normal danifiquem o equipamento. Pode ser feita por relés térmicos ou disjuntores motores.

Portanto, ao dimensionar um sistema, não basta apenas proteger o motor: é necessário considerar o circuito completo.

Entendendo as Diferenças entre Disjuntor Motor e Relé Térmico

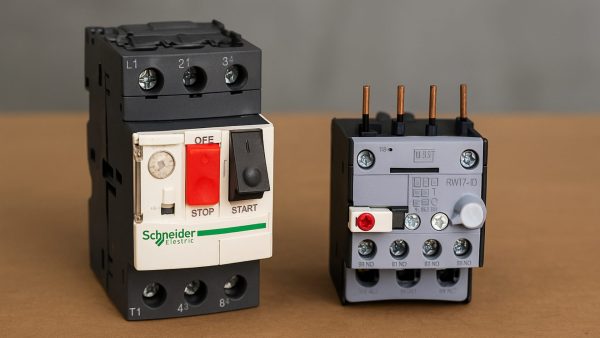

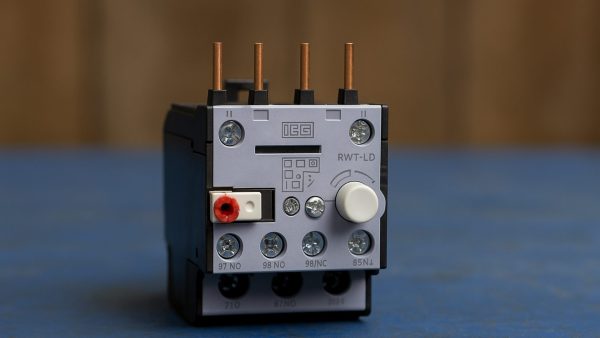

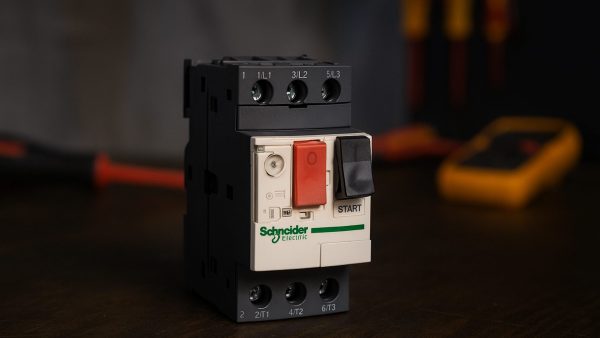

O disjuntor motor é um dispositivo que integra as proteções magnética e térmica, oferecendo praticidade e economia de espaço. Já o relé térmico, por outro lado, precisa ser usado em conjunto com um disjuntor ou fusível para fornecer ambas as proteções.

No entanto, mesmo que o disjuntor motor pareça a escolha mais moderna e eficiente, é importante observar um ponto crítico: a curva característica de corrente.

A Curva de Corrente Muda Tudo!

Dispositivos de proteção precisam tolerar a corrente de partida de motores, especialmente os de indução, que pode ser de 6 a 8 vezes a corrente nominal. Por isso, analisar a curva de atuação é fundamental.

Por exemplo:

• Fusíveis Diazed ou NH: permitem sobrecorrentes temporárias, sendo ideais para proteger contra picos de corrente na partida.

• Disjuntores motores: também possuem curvas específicas, mas podem não atender a todas as condições de carga e partida.

Consequentemente, usar disjuntor motor ou relé térmico sem verificar as curvas pode resultar em disparos indevidos ou falhas de proteção.

Quando Utilizar Cada Um?

A escolha entre disjuntor motor ou relé térmico depende do contexto da instalação:

• Prefira disjuntor motor quando a partida do motor tiver uma curva compatível com a curva do disjuntor.

• Use relé térmico com disjuntor em aplicações com exigência de ajuste mais fino ou com motores que apresentam variações acentuadas na corrente de partida.

• Adote fusíveis NH para ambientes industriais pesados e que exijam alta robustez.

Além disso, em quadros onde há queima frequente de fusíveis ou desarme constante de disjuntores, a causa pode estar justamente na incompatibilidade das curvas de proteção com a carga do motor.

Erros Comuns ao Escolher Disjuntor Motor ou Relé Térmico

Muitos profissionais ainda cometem o erro de trocar relé térmico e fusível por disjuntor motor sem analisar se a curva característica é adequada. Isso pode parecer funcional à primeira vista, mas, ao longo do tempo, causa falhas intermitentes, paradas indesejadas e até queima de motores.

Por isso, sempre que for instalar ou substituir, avalie cuidadosamente:

• A corrente nominal do motor

• A corrente de partida

• A curva de atuação dos dispositivos

• A aplicação específica (compressor, bomba, esteira etc.)

Conclusão: Conheça, Compare e Decida com Segurança

Saber escolher entre disjuntor motor ou relé térmico é uma habilidade essencial para qualquer profissional da elétrica. Embora a solução compacta dos disjuntores motores pareça a melhor opção em muitos casos, há situações onde o relé térmico com fusível se adapta melhor.

Portanto, estude cada caso, analise as curvas dos dispositivos e escolha com base no comportamento da carga. Assim, você evita falhas e garante a proteção eficiente dos seus motores.
