As instalações elétricas residenciais exigem atenção minuciosa, especialmente quando se trata das tomadas. Pequenos equívocos podem gerar grandes dores de cabeça: disjuntores desarmando, superaquecimento de cabos e até riscos de incêndio. Portanto, entender os principais erros na instalação de tomadas é essencial para garantir segurança, eficiência e conformidade com as normas técnicas, como a NBR 5410.
Se você deseja atuar como um profissional de excelência, dominar esses pontos técnicos é uma obrigação – e não apenas um diferencial. A seguir, veja os erros mais comuns cometidos por eletricistas e como evitá-los de forma prática.
De acordo com a NBR 5410, cada tomada deve ser considerada com uma carga mínima de 100 VA. Isso significa que:
Em circuitos de 127V, a potência máxima permitida é de 1.270 VA (ou 12 tomadas).
Em 220V, o limite sobe para 2.200 VA (até 22 tomadas).
Ignorar esse limite é um dos erros na instalação de tomadas mais recorrentes. Isso pode causar sobrecarga, aquecimento excessivo e falhas no sistema. Ou seja, sempre calcule a carga total do circuito e respeite os limites recomendados.
Embora pareça uma “solução rápida”, ligar o chuveiro junto às tomadas de uso geral é um erro técnico grave. Equipamentos que demandam mais de 10A, como chuveiros, torneiras elétricas e micro-ondas, devem ter circuitos independentes.
Ao misturar esses circuitos:
O disjuntor pode desarmar frequentemente.
Há risco de superaquecimento dos condutores.
Pode haver ruídos e interferências em outros aparelhos.
Portanto, sempre projete circuitos exclusivos para esses dispositivos.

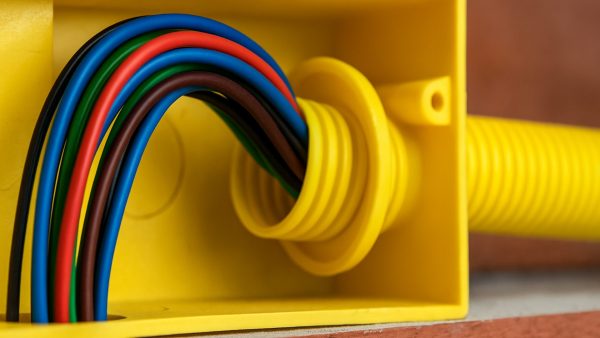

Outro dos sérios erros na instalação de tomadas é colocar muitos cabos em um único eletroduto. Isso viola a taxa máxima de ocupação, que é de 40% para três ou mais condutores.
Além disso, há um problema físico e elétrico: o fluxo magnético gerado pela corrente alternada entre os cabos cria uma força contra eletromotriz, o que aumenta a resistência e, consequentemente, o consumo de corrente e o calor gerado.
Em outras palavras: excesso de cabos = risco elevado de falhas e perda de eficiência.
Receber pedidos para trocar tomadas de 10A por 20A é comum. No entanto, realizar essa troca sem revisar o circuito é perigoso. Afinal, tomadas de 20A exigem condutores mais robustos e disjuntores adequados.
Ao ignorar isso, você pode enfrentar:
Queima de equipamentos.
Sobrecarregamento dos cabos.
Desarme do disjuntor ou, pior, risco de incêndio.
Antes de aceitar esse tipo de serviço, avalie a carga, bitola dos cabos, disjuntores e se o circuito está preparado para essa demanda.
Áreas como banheiros, cozinhas e lavanderias merecem atenção especial. Conforme a NBR 5410, as três primeiras tomadas dessas áreas devem ser consideradas com uma carga mínima de 600 VA cada.
Sendo assim, mesmo que o circuito pareça simples, a soma da potência pode ultrapassar o limite de corrente recomendado. A recomendação é dividir em mais de um circuito, garantindo maior segurança.
Apesar de suportarem mais corrente, os cabos de 4 mm² não são ideais para circuitos de tomadas. Por quê?
As conexões podem não ser compatíveis com as tomadas padrão.
A ocupação do eletroduto pode ultrapassar o permitido, dificultando a ventilação.
A taxa de aquecimento pode aumentar, gerando perda de eficiência.
Portanto, só utilize essa bitola se o projeto indicar, e lembre-se: para tomadas de uso geral, a bitola correta é 2,5 mm².
É comum subestimar tomadas duplas, considerando-as como um único ponto. Entretanto, para efeito de cálculo, cada tomada deve ser considerada individualmente.
Por exemplo, uma tomada dupla equivale a 2 x 100 VA = 200 VA. Logo, se esse detalhe não for considerado no projeto, o número total de tomadas por circuito pode ultrapassar o permitido, aumentando o risco de sobrecarga.
Evitar os erros na instalação de tomadas exige, antes de tudo, conhecimento técnico. Além disso, é fundamental ter atenção às normas e responsabilidade com a segurança do cliente. Mais do que isso, um bom profissional sabe, também, comunicar essas informações de maneira clara e didática. Como resultado, conquista a confiança do cliente de forma natural.
Por fim, lembre-se: qualificação técnica é OBRIGAÇÃO, e não diferencial. Estude, aprenda e aplique o conhecimento com excelência em cada projeto.
