Ao realizar qualquer instalação elétrica, é fundamental ir além do simples ato de conectar dispositivos. A base de uma execução segura e eficiente começa com a leitura e interpretação de diagramas elétricos residenciais. Esses diagramas funcionam como um mapa técnico da instalação, indicando com clareza todos os componentes presentes no circuito e como eles devem ser interligados.
Mais especificamente, é por meio desse documento que conseguimos identificar os elementos de proteção — como o disjuntor termomagnético, o IDR (ou DR) e o DPS —, além de entender a função de cada um e sua correta posição no quadro de distribuição.
Neste post, você terá uma explicação prática e acessível para aprender como reconhecer os principais símbolos utilizados em diagramas elétricos residenciais e entender a lógica por trás da conexão desses dispositivos. Dominar essa habilidade evita erros de montagem, melhora a segurança da instalação e garante conformidade com as normas técnicas, como a NBR 5410.
Se você trabalha com instalações elétricas residenciais, dominar a leitura e interpretação de diagramas elétricos residenciais não é apenas uma vantagem — é uma necessidade. Esses diagramas funcionam como um mapa detalhado da instalação, revelando informações essenciais, como a disposição dos componentes, os pontos exatos de conexão e, principalmente, as estratégias corretas para garantir a proteção completa do sistema.
Além disso, um bom diagrama facilita a visualização da sequência lógica dos dispositivos de proteção, como disjuntores, IDRs e DPS. Isso permite ao eletricista planejar e executar a montagem do quadro de forma segura e eficiente, reduzindo riscos de erros, falhas de funcionamento ou até acidentes. Ao seguir corretamente o que está representado, o profissional assegura também que a instalação esteja em conformidade com as exigências da NBR 5410, norma fundamental para a segurança e padronização das instalações elétricas no Brasil.
Portanto, mais do que saber “ligar os fios”, é essencial saber ler e interpretar o projeto elétrico com precisão — o que ele mostra, onde cada componente deve estar e qual sua função no sistema como um todo. Isso eleva a qualidade do seu trabalho e reforça sua autoridade técnica como eletricista profissional.

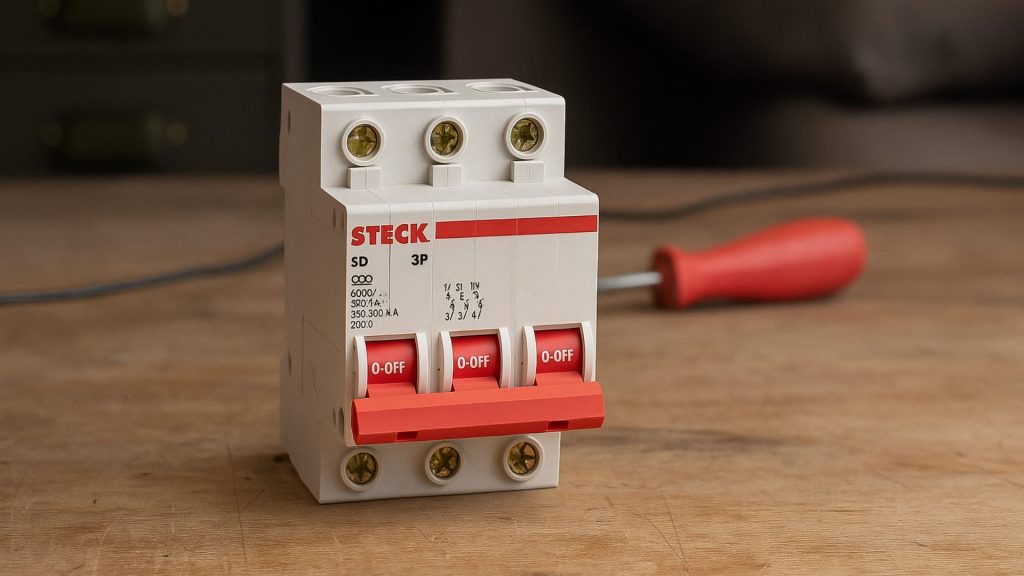

O primeiro componente que geralmente aparece nos diagramas elétricos residenciais é o disjuntor termomagnético. Esse dispositivo tem uma função crucial: proteger o circuito tanto contra curtos-circuitos quanto contra sobrecargas. Ele faz isso por meio de dois mecanismos distintos — o efeito magnético, que atua rapidamente ao detectar uma corrente muito alta (como em um curto-circuito), e o efeito térmico, que atua mais lentamente ao perceber uma elevação contínua da corrente (como em uma sobrecarga).
Portanto, a correta instalação do disjuntor termomagnético é indispensável, e ela deve ser feita na entrada do quadro de distribuição (QDC), onde o circuito recebe energia da fonte principal. Essa posição garante que ele proteja toda a instalação a jusante, atuando imediatamente caso ocorra alguma anomalia elétrica.
Nos diagramas elétricos, o disjuntor é representado por um símbolo padronizado de fácil identificação, geralmente conectado diretamente à linha de alimentação principal — ou seja, à fonte de energia do sistema. Assim, ao interpretar o diagrama, é possível visualizar com clareza onde está localizada essa proteção essencial e como ela se relaciona com os demais componentes do circuito.

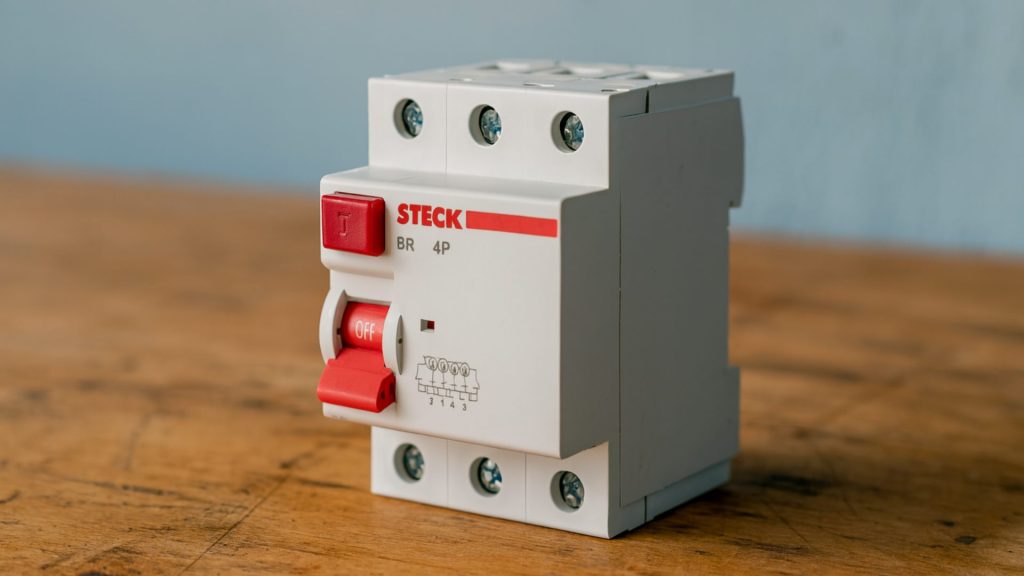

Logo após o disjuntor no circuito, encontramos o IDR — Interruptor Diferencial Residual. Esse dispositivo é essencial para a segurança das pessoas, pois sua principal função é detectar fugas de corrente elétrica, como aquelas que ocorrem quando alguém entra em contato com uma parte energizada de um equipamento ou fio. Ao identificar essa fuga, o IDR atua de forma imediata, interrompendo o circuito e prevenindo choques elétricos que poderiam ser fatais.
Ao fazer a leitura e interpretação de diagramas elétricos residenciais, você encontrará frequentemente IDRs do tipo tetrapolar. Eles possuem quatro terminais: três destinados às fases e um ao neutro. Em instalações bifásicas que utilizam apenas duas fases e um neutro, é comum que um dos terminais do IDR fique sem uso. Isso não é um erro — pelo contrário, trata-se de uma prática correta, prevista em projeto, que segue as normas técnicas e garante o funcionamento adequado do sistema.

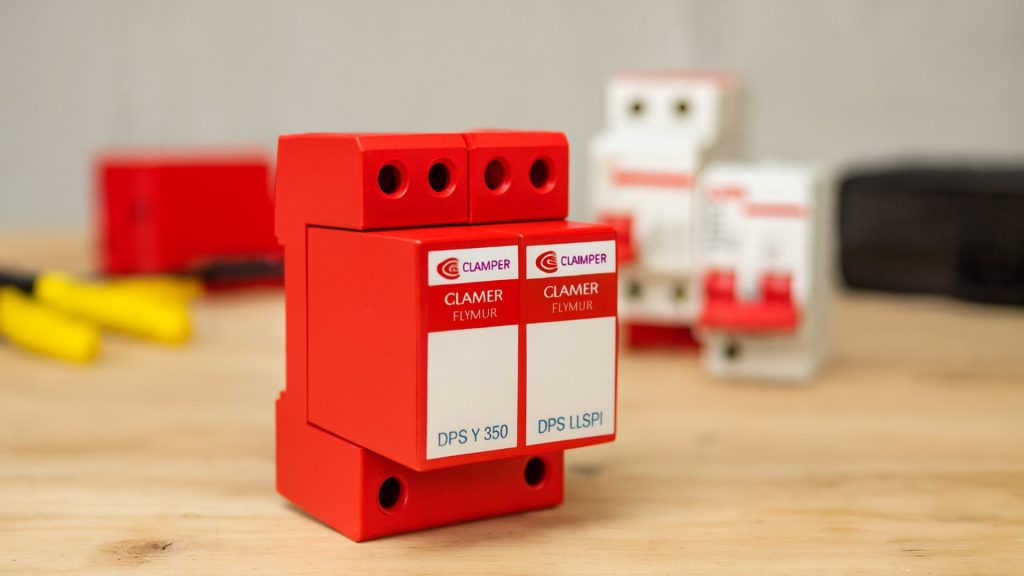

Outro elemento indispensável para a segurança da instalação é o DPS — Dispositivo de Proteção contra Surtos. Ele é responsável por proteger os equipamentos da residência contra picos de tensão provocados por descargas atmosféricas ou distúrbios na rede elétrica. Para isso, o DPS é sempre instalado em paralelo ao IDR (Interruptor Diferencial Residual), desviando esses surtos diretamente para o sistema de aterramento antes que possam causar danos.
Nos diagramas elétricos residenciais, o DPS possui um símbolo específico que facilita sua identificação. Além disso, é fundamental verificar, durante a leitura do projeto, se o dispositivo está corretamente posicionado no quadro de distribuição — preferencialmente próximo ao barramento de terra. Essa proximidade garante um caminho de baixa impedância para o escoamento da energia, aumentando a eficácia da proteção.
Portanto, interpretar corretamente o símbolo e a localização do DPS no diagrama é essencial para validar que a proteção contra surtos está bem dimensionada e funcional.
Com a leitura e interpretação de diagramas elétricos residenciais, você não apenas entende os símbolos e conexões, mas também ganha autonomia para montar ou verificar o QDC (Quadro de Distribuição de Circuitos) de forma correta. Esse conhecimento permite visualizar, no papel, a estrutura física da instalação elétrica e seguir o passo a passo com precisão.
Veja como isso se aplica na prática:
Ao seguir essas boas práticas baseadas na correta leitura dos diagramas, você assegura uma instalação mais segura, eficiente e dentro das exigências da norma NBR 5410, reduzindo riscos e elevando a qualidade do seu trabalho.
Dominar a leitura e interpretação de diagramas elétricos residenciais vai muito além de apenas reconhecer símbolos técnicos em um papel. Trata-se de compreender como cada componente do sistema elétrico se integra dentro do projeto, garantindo que a instalação funcione de forma segura, eficiente e conforme as normas.

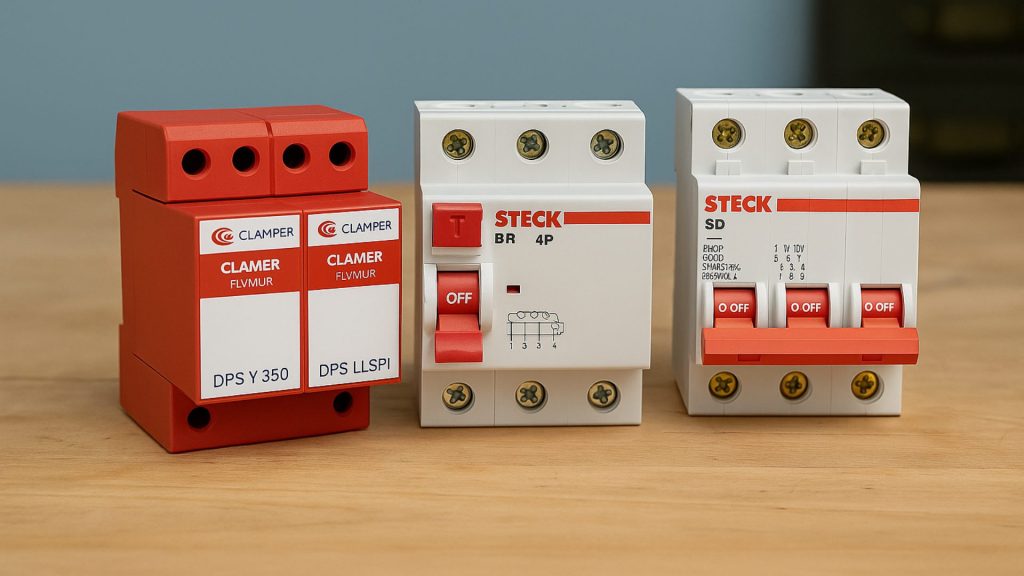

Ao identificar corretamente elementos como disjuntores termomagnéticos, DPS (Dispositivo de Proteção contra Surtos) e IDR (Interruptor Diferencial Residual), o eletricista consegue aplicar as conexões certas, evitar erros comuns e proteger tanto a integridade da instalação quanto a segurança das pessoas envolvidas.
Essa habilidade técnica impacta diretamente na sua credibilidade como profissional. Afinal, quando você mostra domínio sobre os diagramas e executa instalações precisas, transmite confiança ao cliente e se diferencia no mercado.
Para se aprofundar no tema, recomendamos o Guia LIDE Residencial. Ele reúne todos os símbolos e padrões exigidos pela NBR 5410, servindo como material de consulta indispensável no dia a dia.
E para continuar evoluindo, inscreva-se no canal da Sala da Elétrica no YouTube. Lá você encontrará vídeos práticos e objetivos que vão ajudar a aprimorar sua leitura de diagramas e outras competências essenciais da elétrica profissional.
