Escolher o melhor software para projetos elétricos pode fazer uma grande diferença na produtividade de eletricistas, técnicos, engenheiros e projetistas.
Afinal, desenvolver um projeto elétrico envolve muito mais do que simplesmente desenhar uma planta. Dependendo da aplicação, o profissional precisa organizar circuitos, lançar pontos elétricos, dimensionar componentes, criar diagramas e preparar uma documentação clara para execução.
Além disso, na elétrica industrial surgem outras necessidades, como diagramas de potência e comando, referências cruzadas, réguas de bornes e layouts de painéis.
Por isso, não existe apenas um critério para definir qual software é melhor. A escolha depende principalmente do tipo de projeto que você pretende desenvolver e dos recursos necessários no dia a dia.
Para facilitar, vamos direto às principais opções.
Entre as opções analisadas, três ferramentas se destacam por atender necessidades diferentes:
1. eCAD Labs
2. Woca
3. CADe SIMU
Portanto, antes de escolher, é importante entender que essas ferramentas não possuem exatamente a mesma proposta.
Enquanto algumas possuem um escopo mais amplo de desenvolvimento, outras se concentram em aplicações específicas.
Vamos entender melhor.
Para quem procura uma ferramenta capaz de acompanhar diferentes demandas de projeto elétrico, o eCAD Labs é a nossa principal escolha nesta comparação.
Seu diferencial está na quantidade de etapas que podem ser desenvolvidas dentro do mesmo ambiente, desde a criação dos circuitos até a documentação e representação dos elementos do projeto.
No módulo residencial, por exemplo, o software disponibiliza recursos para lançamento de tomadas e interruptores, roteamento entre caixas e quadros, geração de diagrama unifilar, cálculos, lista de materiais e visualização da passagem de eletrodutos.
Já no ambiente industrial, entram recursos voltados à elaboração de diagramas, comandos e painéis elétricos.
Consequentemente, o profissional consegue concentrar diferentes etapas do trabalho em uma única ferramenta.
Além disso, entre os principais recursos disponíveis estão:
Além disso, diferentes etapas podem contar com recursos de automação, reduzindo tarefas repetitivas durante o desenvolvimento.
Na prática, isso significa que o projetista pode dedicar mais tempo à análise técnica e menos tempo a processos manuais.

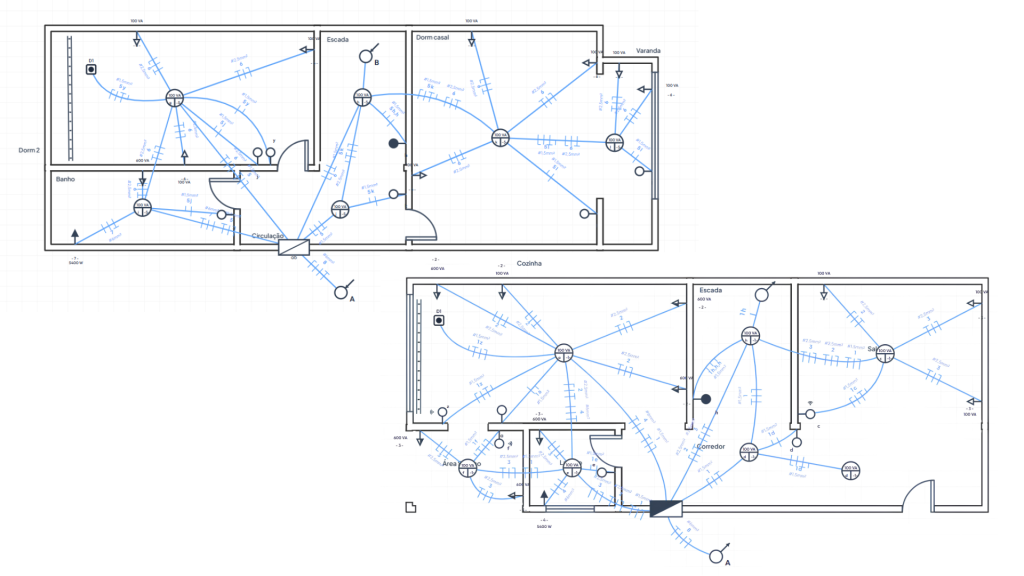

No projeto residencial, a ferramenta permite trabalhar diretamente sobre a planta da edificação.
Assim, o projetista pode inserir tomadas, interruptores, pontos de iluminação, quadros e outros elementos necessários para representar a instalação.
Depois disso, é possível organizar circuitos, eletrodutos e demais informações do projeto.
Outro recurso interessante é a geração do diagrama unifilar do quadro a partir dos circuitos desenvolvidos.
Dessa forma, várias etapas do projeto permanecem conectadas dentro do mesmo ambiente de trabalho.

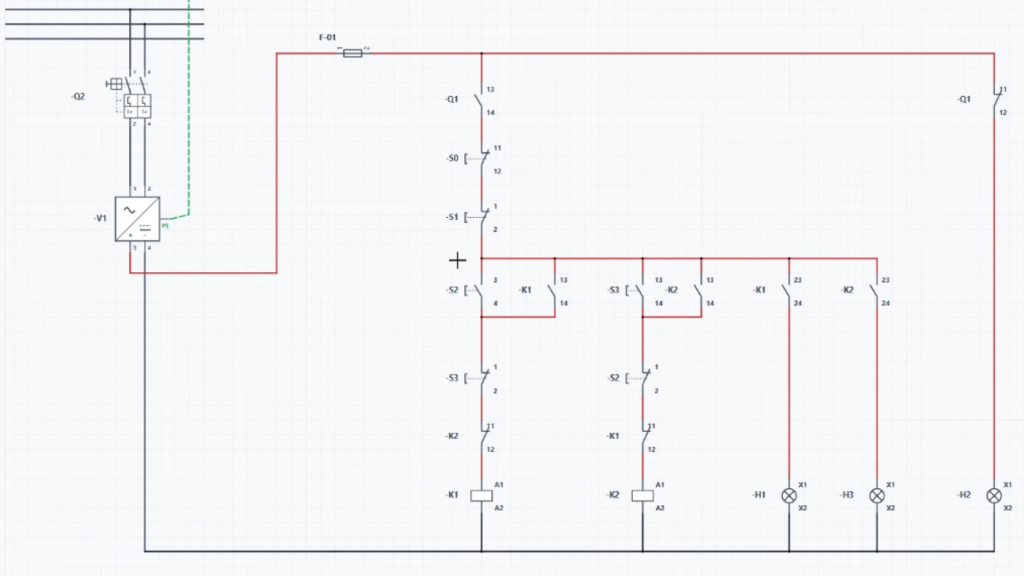

Na elétrica industrial, por outro lado, as necessidades mudam. Nesse cenário, entram elementos como contatores, relés, motores, disjuntores, bornes e circuitos de comando.
Por isso, o módulo industrial do eCAD Labs permite trabalhar com diagramas e, além disso, com a construção visual de painéis e placas de montagem.
Esse conjunto de recursos amplia as possibilidades do projetista, principalmente quando o trabalho exige não apenas representar o circuito, mas também organizar sua documentação e disposição física.
👉 Essa combinação entre desenvolvimento técnico, automação e documentação é um dos principais motivos que coloca o eCAD Labs na primeira posição desta comparação.
O Woca segue uma proposta diferente.
Trata-se de uma ferramenta web voltada principalmente para o desenvolvimento automatizado de projetos elétricos residenciais.
O processo começa pelo desenho da planta baixa. Em seguida, a ferramenta permite gerar diferentes elementos do projeto, incluindo pontos elétricos, quadro, condutos e circuitos.
Depois disso, o usuário ainda pode personalizar os elementos sugeridos.
Além disso, o Woca disponibiliza recursos para dimensionamento da instalação, criação de diagramas unifilares e geração de lista de materiais.
Outro diferencial é funcionar diretamente pelo navegador.
Consequentemente, sua proposta está direcionada principalmente ao profissional que busca desenvolver projetos residenciais em um ambiente online.
O Woca pode fazer sentido para profissionais cujo trabalho está concentrado principalmente em instalações residenciais e que valorizam a possibilidade de utilizar uma ferramenta diretamente pelo navegador.
Nesse cenário, sua proposta é mais específica e direcionada a esse tipo de aplicação.
O CADe SIMU é bastante conhecido por estudantes e profissionais da área de comandos elétricos.
No entanto, é importante fazer uma distinção.
Sua proposta está especialmente ligada à criação e simulação de circuitos.
O grande destaque do CADe SIMU está na possibilidade de criar e simular circuitos de comandos elétricos.
Por exemplo, o usuário pode desenvolver circuitos envolvendo contatores, relés, motores e outros componentes e, posteriormente, acompanhar seu funcionamento por meio da simulação.
Isso torna a ferramenta especialmente interessante para aprendizado e testes de lógica.
O CADe SIMU se destaca principalmente na criação e simulação de circuitos elétricos, sendo útil para estudar comandos e visualizar o funcionamento das lógicas de acionamento.
Por isso, pode ser uma alternativa interessante para praticar partidas de motores, testar circuitos e compreender melhor o funcionamento dos comandos antes de uma aplicação física.
Sua proposta, portanto, está mais concentrada em simulação e aprendizado de circuitos do que na documentação completa de um projeto.
Agora fica mais fácil perceber que não estamos comparando três ferramentas com exatamente a mesma finalidade.
A tabela abaixo ajuda a visualizar os principais diferenciais:
| Critério | eCAD Labs | Woca | CADe SIMU |
|---|---|---|---|
| Projetos elétricos residenciais | ✅ | ✅ | — |
| Projetos elétricos industriais | ✅ | — | Parcial |
| Diagramas de comandos elétricos | ✅ | — | ✅ |
| Desenvolvimento de painéis | ✅ | — | — |
| Diagramas unifilares | ✅ | ✅ | — |
| Lista de materiais | ✅ | ✅ | — |
| Simulação de comandos | — | — | ✅ |
| Projetos residenciais e industriais na mesma plataforma | ✅ | — | — |
| Maior versatilidade nesta comparação | ✅ | — | — |
Cada opção possui um ponto forte diferente. O Woca concentra sua proposta no desenvolvimento residencial, enquanto o CADe SIMU se destaca na simulação de comandos.
Já o eCAD Labs apresenta o conjunto mais amplo de recursos entre as ferramentas analisadas, especialmente para quem busca unir desenvolvimento, automação e documentação dentro do mesmo fluxo de trabalho.
Por isso, o tipo de projeto e a profundidade dos recursos necessários devem orientar a escolha.
Antes de escolher, considere as funcionalidades que realmente fazem diferença na sua rotina e no tipo de projeto desenvolvido.
Primeiramente, considere quais aplicações fazem parte do seu trabalho. Além disso, quanto mais variadas forem suas demandas, consequentemente, maior tende a ser a importância de utilizar uma ferramenta capaz de acompanhar diferentes níveis de complexidade.
Além disso, observe quais tarefas o software consegue automatizar. Reduzir processos repetitivos aumenta a produtividade, embora os resultados sempre devam passar pela análise técnica do profissional.
Também considere a curva de aprendizado. Afinal, uma interface organizada e processos intuitivos podem tornar o desenvolvimento dos projetos mais rápido no dia a dia.
Por fim, avalie a documentação gerada. Diagramas, identificação de componentes e listas de materiais facilitam tanto a execução quanto futuras manutenções.
No ambiente industrial, a análise muda bastante.
Além disso, um projeto pode exigir diagramas de potência e comando, contatores, relés, motores, bornes, referências entre componentes e, ainda, a representação física do painel.
Por isso, apenas desenhar ou simular um circuito pode não ser suficiente quando o objetivo é produzir uma documentação técnica mais completa.
O CADe SIMU possui uma proposta bastante útil para desenvolver e simular lógicas de comandos elétricos.
Já o eCAD Labs amplia esse processo ao incluir recursos relacionados ao desenvolvimento do projeto, organização dos diagramas e criação visual de painéis.
Assim, entre as ferramentas apresentadas neste artigo, o eCAD Labs é nossa escolha para quem busca desenvolver projetos elétricos industriais de maneira mais abrangente.
Cada ferramenta apresentada possui uma proposta diferente.
O CADe SIMU se destaca principalmente pela criação e simulação de comandos elétricos.
O Woca, por sua vez, direciona sua proposta aos projetos residenciais em ambiente web.
Já o eCAD Labs apresenta o conjunto mais abrangente de recursos entre as opções analisadas.
Além da variedade de aplicações, o eCAD Labs também oferece recursos de automação. Dessa forma, a elaboração de diagramas, os cálculos, as listas de materiais e a construção de painéis ajudam a tornar o desenvolvimento mais organizado e produtivo.
Por isso, considerando versatilidade, produtividade, automação e capacidade de acompanhar diferentes tipos de projeto, nossa indicação de melhor software para projetos elétricos nesta comparação é o eCAD Labs.
Ainda assim, a escolha deve considerar as necessidades reais da sua rotina.
Afinal, o melhor software não é simplesmente aquele que possui mais funções, mas aquele que ajuda você a projetar com mais organização, produtividade e qualidade.
Além disso, se você procura uma ferramenta capaz de tornar o desenvolvimento dos seus projetos mais organizado e produtivo, vale a pena conhecer o eCAD Labs e, assim, explorar os recursos disponíveis na plataforma.
