A Partida Direta com Relé Falta de Fase é utilizada para acionar motores trifásicos e, ao mesmo tempo, proteger o sistema contra falhas na alimentação elétrica.
Embora pareça um circuito simples, alguns detalhes fazem toda a diferença no funcionamento do painel. Além disso, entre os principais aspectos que merecem atenção, destacam-se o circuito de selo, a proteção do comando, a sinalização de falhas, a organização das borneiras e a identificação correta dos componentes.
Em muitas instalações antigas, o motor até funciona, porém o painel apresenta ligações improvisadas, pouca sinalização e dificuldades para manutenção. Consequentemente, qualquer falha pode exigir mais tempo de diagnóstico e gerar retrabalho.
Por isso, neste conteúdo, você vai entender como estruturar uma partida Direta com Relé Falta de Fase, desde o diagrama de potência até o comando, além de conhecer melhorias que tornam o projeto mais seguro, organizado e profissional.
A Partida Direta com Relé Falta de Fase é um método de acionamento em que o motor recebe a tensão da rede por meio de um contator. Em geral, essa solução é utilizada em aplicações que exigem simplicidade, confiabilidade e facilidade de manutenção.
Normalmente, esse circuito utiliza:
Além disso, a Partida Direta com Relé Falta de Fase inclui um dispositivo responsável por monitorar continuamente a alimentação trifásica. Dessa forma, o sistema consegue identificar anormalidades na rede e impedir o funcionamento do motor quando necessário, aumentando a segurança e a confiabilidade da instalação.
Quando as três fases estão corretas, o relé permite o funcionamento do circuito de comando. Por outro lado, quando identifica uma anormalidade, ele interrompe o acionamento do contator.
Dessa forma, o motor desliga ou nem chega a partir.
Essa proteção é importante porque um motor trifásico operando com falta de fase pode apresentar perda de torque, aquecimento excessivo e redução da vida útil.
O relé falta de fase acompanha continuamente as condições da rede elétrica.
Primeiramente, ele recebe as fases L1, L2 e L3. Em seguida, verifica se a alimentação está dentro das condições previstas para o equipamento.
Quando tudo está normal, o contato de saída do relé permite a continuidade do comando. No entanto, se o dispositivo detectar uma falha, o contato muda de estado e interrompe a alimentação da bobina do contator.
Dependendo do modelo, o relé também pode monitorar:
Portanto, antes de instalar o equipamento, é fundamental consultar o diagrama e as especificações do fabricante.

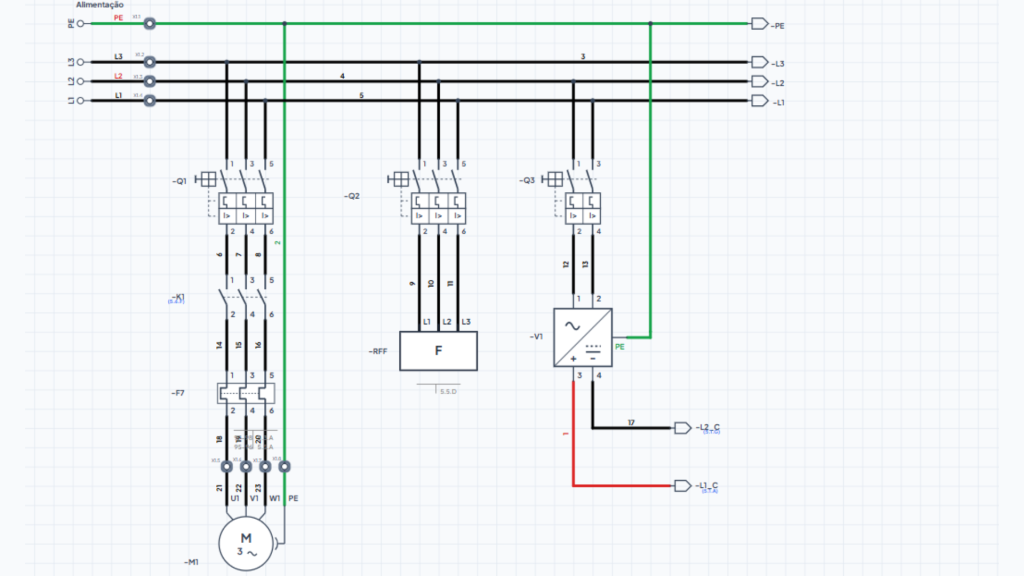

O diagrama de potência mostra o caminho da corrente até o motor.
Uma estrutura básica pode seguir esta sequência:
Alimentação trifásica → disjuntor → contator → relé térmico → borneira → motor
As fases L1, L2 e L3 entram no painel e passam pelo dispositivo de proteção. Em seguida, chegam ao contator K1.
Quando a bobina do contator recebe alimentação, os contatos principais fecham e permitem a passagem da corrente.
Depois disso, a corrente passa pelo relé térmico e segue até o motor.
Além disso, o condutor de proteção PE deve chegar ao aterramento do motor e às partes metálicas necessárias.
Para organizar a entrada e a saída dos cabos, o projeto pode utilizar uma régua de bornes, por exemplo:
Essa organização facilita a montagem e torna futuras manutenções mais rápidas.
O relé falta de fase precisa monitorar a mesma rede que alimenta o motor.
Entretanto, é recomendável prever uma proteção específica para esse circuito.
Assim, o relé pode receber as fases L1, L2 e L3 por meio de um disjuntor dedicado. Dessa forma, a identificação fica mais clara e a manutenção não exige intervenção direta no circuito principal.
Além disso, alguns modelos utilizam somente as três fases, enquanto outros também exigem neutro.
Por isso, o esquema do fabricante deve sempre orientar a ligação.

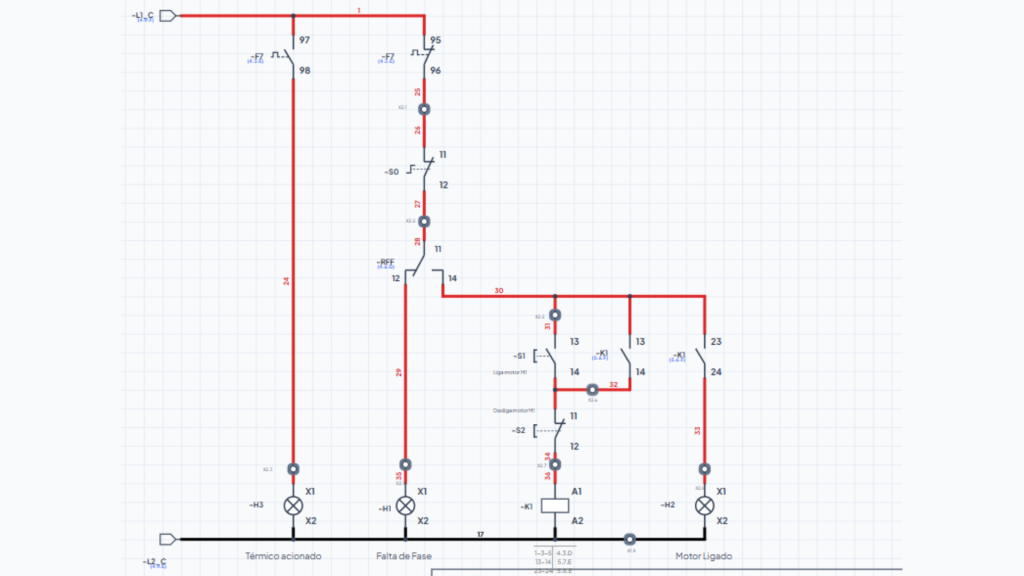

O diagrama de comando controla a bobina do contator e estabelece as condições necessárias para o motor funcionar.
Uma sequência comum é:
Alimentação do comando → emergência → relé térmico → relé falta de fase → botão desliga → botão liga → bobina K1
Cada componente possui uma função importante.
O botão de emergência interrompe o circuito quando acionado. Já o contato normalmente fechado do relé térmico abre em caso de sobrecarga.
Da mesma forma, o contato do relé falta de fase interrompe o comando quando detecta uma anormalidade na rede.
Por fim, os botões de liga e desliga controlam o acionamento do contator.
O botão de liga utiliza um contato normalmente aberto. Ao pressioná-lo, o operador energiza a bobina K1.
Já o botão de desliga utiliza um contato normalmente fechado. Quando pressionado, ele abre o circuito e para o motor.
Um erro comum em painéis improvisados é a ausência do circuito de selo.
Sem esse recurso, o motor funciona apenas enquanto o operador mantém o botão de liga pressionado, salvo quando a botoeira é retentiva.
Na montagem tradicional, utiliza-se um contato auxiliar normalmente aberto do próprio contator K1, geralmente identificado como 13-14.
Esse contato fica em paralelo com o botão de liga.
O funcionamento acontece da seguinte forma:
O motor continua funcionando até que o botão de desliga, o relé térmico, o relé falta de fase ou outro dispositivo interrompa o comando.
Portanto, o circuito de selo garante o funcionamento correto da partida e evita que o operador precise manter o botão pressionado.
Os sinaleiros ajudam o operador a identificar rapidamente o estado do sistema.
Em uma Partida Direta com Relé Falta de Fase, uma sinalização básica pode utilizar:
O sinaleiro verde pode ser comandado por um contato auxiliar do contator, como 23-24.
Dessa forma, a sinalização acompanha o estado do dispositivo responsável pelo acionamento do motor.
O relé falta de fase pode acionar um sinaleiro vermelho quando detectar uma falha na alimentação.
Assim, o operador identifica rapidamente o motivo da parada.
Outro sinaleiro vermelho pode indicar que o relé térmico atuou por sobrecarga.
Consequentemente, fica mais fácil diferenciar uma falha da rede de uma sobrecarga no motor.
Essa separação reduz o tempo de diagnóstico e facilita a manutenção.
Em alguns painéis, o sinaleiro é ligado diretamente em paralelo com a bobina do contator.
Entretanto, essa solução pode não ser a mais adequada.
Isso acontece porque, durante a desenergização da bobina, podem surgir transitórios elétricos. Como resultado, dependendo do circuito e do tipo de sinaleiro utilizado, esses efeitos podem reduzir a vida útil do componente.
Por isso, uma alternativa mais organizada consiste em utilizar um contato auxiliar do contator.
Além disso, separar as funções permite que o sinaleiro acompanhe corretamente o estado do acionamento. Por outro lado, caso o contator não possua contatos auxiliares disponíveis, será necessário instalar um bloco auxiliar compatível.
As borneiras fazem a ligação entre os componentes internos do painel e os dispositivos externos.
Por elas podem passar cabos destinados a:
Uma prática simples consiste em separar as réguas por aplicação.

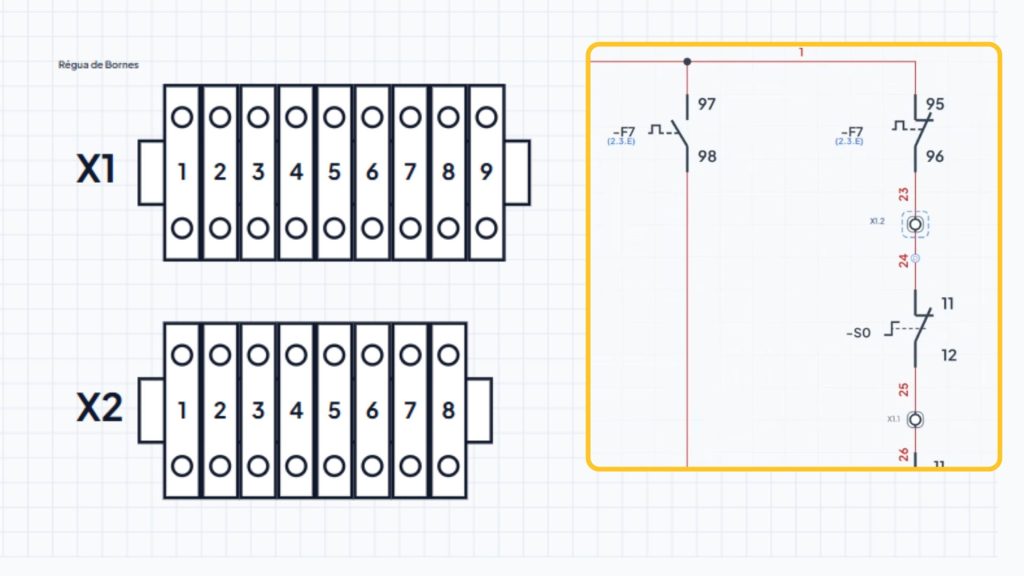

A régua X1 pode atender o circuito de potência, enquanto a régua X2 pode atender o circuito de comando.
Por exemplo:
Cada borne recebe uma identificação individual, como X2.1, X2.2 e X2.3.
Com isso, a montagem, a leitura do diagrama e a manutenção ficam mais rápidas.
Um projeto completo não deve apresentar apenas os diagramas de potência e comando.

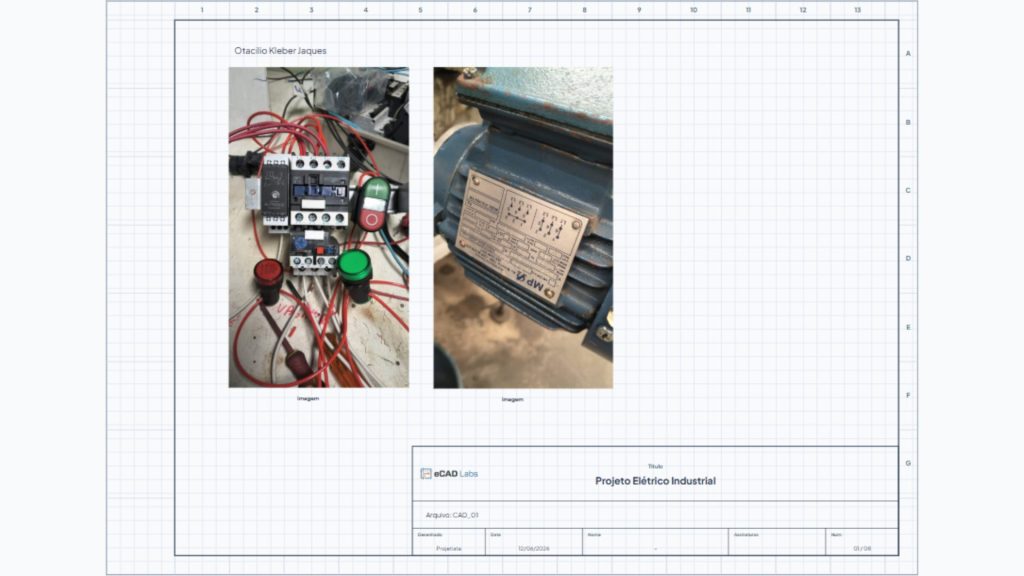

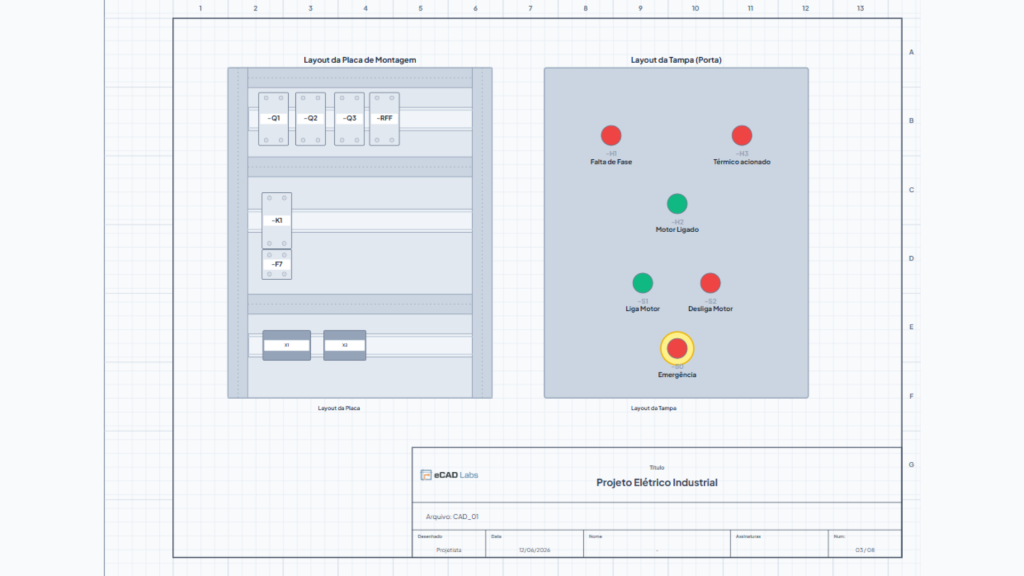

Para facilitar a execução, a manutenção e futuras alterações, a documentação pode incluir:
Dessa forma, o profissional consegue compreender tanto a lógica elétrica quanto a disposição física dos componentes.
Além disso, a lista de materiais facilita compras, reposições e conferências.
Em algumas instalações antigas, o circuito de comando utiliza a própria tensão da rede.
No entanto, vale avaliar a adoção de uma fonte com extra baixa tensão, como 24 V, conforme as necessidades do projeto e os requisitos aplicáveis.
Com essa alteração, o comando passa a trabalhar com uma tensão mais adequada para:
Além disso, nesse upgrade, o painel pode receber uma fonte de alimentação, proteção na entrada e na saída e, por fim, componentes compatíveis com a nova tensão.
Entretanto, alterar a tensão do comando não substitui um projeto completo de segurança.
Também é necessário avaliar:
Ao transformar uma instalação existente em um projeto documentado, algumas melhorias se destacam:
Como resultado, o painel se torna mais organizado, seguro e simples de manter.
O eCAD Labs permite desenvolver projetos elétricos industriais e residenciais dentro da mesma plataforma. Além disso, reúne recursos que ajudam a organizar o trabalho e reduzir tarefas repetitivas.
No caso da Partida Direta com Relé Falta de Fase, o software ajuda a:
Além disso, o sistema atualiza diversas informações automaticamente quando o projetista altera a identificação de um componente.
Consequentemente, o risco de inconsistências entre as páginas diminui.
Se, além de tudo isso, você deseja criar uma Partida Direta com Relé Falta de Fase com diagramas organizados, borneiras identificadas e documentação profissional, então vale a pena conhecer o eCAD Labs.
Além disso, a plataforma foi desenvolvida para eletricistas e projetistas que desejam reduzir tarefas repetitivas e, ao mesmo tempo, acelerar o desenvolvimento dos projetos.
Com ela, você pode criar o circuito, revisar a lógica e montar o layout do painel. Por fim, também consegue gerar a documentação necessária para a execução do projeto.
👉 Clique aqui e conheça o eCAD Labs.
Em resumo, uma Partida Direta com Relé Falta de Fase exige mais do que ligar um contator ao motor.
Para que o sistema funcione de forma profissional, é necessário organizar o circuito de potência, estruturar o comando, incluir o circuito de selo e utilizar proteções adequadas.
Além disso, a sinalização das falhas, a identificação das borneiras e a documentação completa facilitam a montagem e reduzem o tempo de manutenção.
Portanto, transformar uma instalação existente em um projeto bem estruturado permite identificar problemas, propor melhorias e aumentar a confiabilidade do painel.
