Realizar a montagem de painel elétrico vai muito além de simplesmente conectar fios e componentes. Trata-se de uma atividade estratégica, que exige organização, conhecimento técnico e, acima de tudo, um bom planejamento desde o primeiro passo. Uma das dúvidas mais recorrentes nesse processo — tanto entre profissionais iniciantes quanto entre os mais experientes — é: por onde começar a montagem? Pelo diagrama de comando ou pelo diagrama de potência?

Neste artigo, você vai entender por que o caminho mais eficiente e seguro começa com o diagrama de potência. Vamos explicar as implicações práticas dessa escolha, mostrar como ela impacta diretamente na qualidade final do seu painel e, claro, compartilhar dicas valiosas para garantir uma montagem funcional, limpa e sem retrabalhos.

Entenda as Diferenças Entre os Diagramas na Montagem de Painel Elétrico

Antes de iniciar qualquer montagem, é essencial compreender a função de cada diagrama no painel elétrico. O diagrama de potência representa os condutores de maior bitola, geralmente responsáveis por transportar a energia que alimenta os circuitos trifásicos do sistema. Esses cabos são mais robustos e exigem espaço e organização adequados dentro do painel.

Por outro lado, o diagrama de comando envolve cabos mais finos, que não conduzem a potência principal, mas sim os sinais de controle. Esses fios são usados para acionar dispositivos como botoeiras, relés e contatores auxiliares, permitindo o controle seguro e eficiente do sistema elétrico.

Apesar de ambos os diagramas serem indispensáveis para o funcionamento adequado do painel, a ordem em que você realiza a instalação faz toda a diferença. Ao começar pela fiação de potência, você garante que os cabos mais grossos fiquem bem acomodados e não comprometam a disposição dos cabos de comando, promovendo uma organização mais limpa, segura e eficiente do sistema como um todo.

Por Que Começar Pelo Diagrama de Potência?

Os cabos que compõem o diagrama de potência geralmente possuem bitolas maiores, o que os torna mais rígidos, espessos e difíceis de manusear. Por isso, quando a montagem do painel começa pelo diagrama de comando, é comum haver dificuldade na hora de acomodar os cabos de potência — especialmente dentro das canaletas e nos terminais de conexão dos dispositivos, onde o espaço já está parcialmente ocupado.

Por outro lado, ao iniciar a montagem pelo diagrama de potência, você consegue posicionar esses cabos mais robustos com mais liberdade e organização, criando uma estrutura elétrica mais limpa e funcional. Isso não só melhora o acabamento final, como também facilita futuras intervenções e manutenções no painel, evitando retrabalho e confusão com o cabeamento.

Flexibilidade e Organização Fazem Toda a Diferença

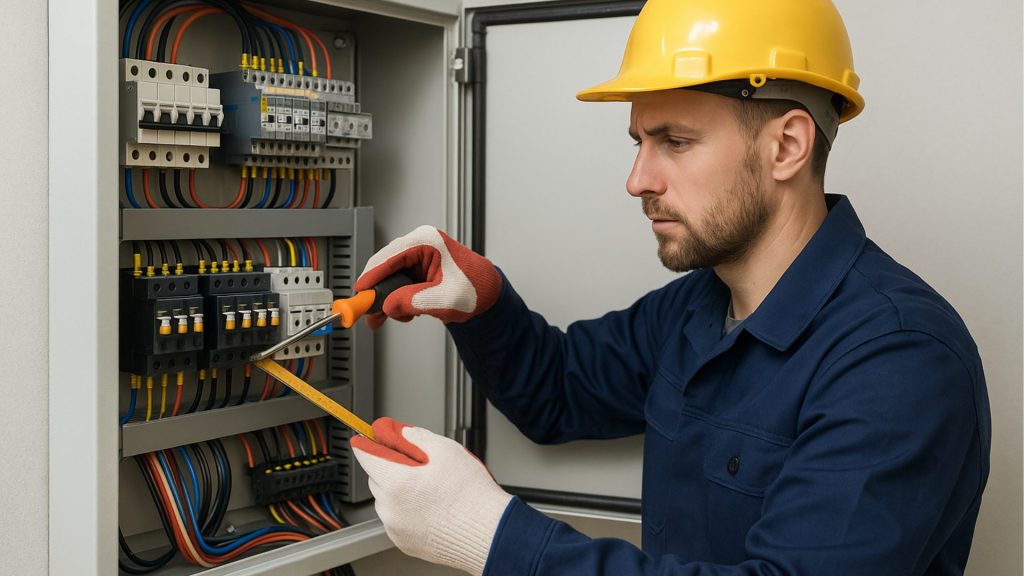

Quando o painel ainda está “virgem” — isto é, sem nenhum cabo instalado — você tem total liberdade para organizar os condutores mais espessos e rígidos, que correspondem ao diagrama de potência. Esses cabos geralmente exigem mais espaço e são mais difíceis de manusear, por isso precisam ser acomodados primeiro, com atenção ao trajeto e à canaleta.

Somente após posicionar bem esses condutores, você deve seguir para a fiação do diagrama de comando, composta por cabos mais finos e flexíveis. Esses, por sua maleabilidade, conseguem se ajustar facilmente aos espaços restantes no painel, passando por trás ou ao lado da fiação de potência sem comprometer a organização.

Dessa forma, ao seguir essa sequência lógica — potência primeiro, comando depois — você garante melhor distribuição dos componentes, evita que os cabos de comando fiquem espremidos e assegura um painel mais limpo, eficiente e seguro.

Evite Problemas Comuns na Montagem de Painel Elétrico

Durante treinamentos práticos, especialmente em cursos de comandos elétricos, muitos alunos começam a montagem do painel pelo diagrama de comando. Isso acontece por uma razão didática: facilita o entendimento da lógica de funcionamento e permite testes rápidos com baixa tensão. No entanto, quando falamos da rotina profissional e da montagem real de painéis, essa abordagem pode gerar diversos retrabalhos.

Isso ocorre porque, ao instalar primeiro os cabos do comando — que são mais finos e flexíveis —, o espaço dentro das canaletas e sobre os contatos fica ocupado. Posteriormente, ao tentar acomodar os cabos mais espessos e rígidos da potência, pode haver dificuldade de organização, necessidade de reposicionar fios e até mesmo interferência em componentes como blocos auxiliares adicionados após o comando já estar montado.

Portanto, a recomendação prática é clara: sempre inicie a montagem do painel elétrico pelo diagrama de potência. Dessa forma, você garante um layout mais limpo, organizado e seguro. Só depois de finalizada a parte da potência, parta para a fiação do diagrama de comando. Esse método não só facilita o manuseio, como também contribui para a estética, a eficiência e a manutenção do sistema.
