Quantidade de tomadas e suas simbologias

  • setembro 05, 2017
  • Eletricista Autônomo
  • 0 comentários

Home energia eólica Quantidade de tomadas e suas simbologias

Você já deve ter visto alguns lugares onde não tinham tomadas suficientes, e até mesmo lugares onde tinham tomadas demais.

Colocar poucas tomadas é um problema, pois nessas horas é que as pessoas usam os benjamins, e como já falamos aqui, não é legal.

Mas provavelmente você também já viu o vídeo onde existem muitas caixas de luz na casa, mas são muitas mesmo. Você vê mais caixas de luz do que parede…rs

Pois bem, a norma NBR 5410 fala a respeito deste assunto.

Neste artigo trataremos de algumas particularidades relacionadas a quantidade de tomadas e pontos de luz indicadas na Norma NBR5410, para que assim você possa determinar a quantidade correta de tomadas e pontos de luz em um cômodo, sem que seu projeto viralize na internet.

O que são pontos de tomadas?

Uma tomada elétrica é um ponto de conexão que fornece eletricidade a um plugue.

A tomada elétrica é o ponto de conexão que fornece a eletricidade principal para um plugue macho conectado a ela.

Os tipos mais comuns possuem dois terminais utilizados em circuitos monofásicos ou bifásicos.

Algumas tomadas possuem um terceiro terminal, denominado “ligação de terra” ou “terra”.

Existem também outros tipos de tomadas, como a trifásica por exemplo, e elas são geralmente utilizadas nas indústrias.

Sabemos que existe uma forma correta de instalar as tomadas elétricas.

Sabemos também, que existe um padrão de tomadas, as de 10A e as de 20A.

Mas todos estes assuntos estão na norma NBR 5410 assim como a quantidade adequada de tomadas.

Pontos de tomadas são os lugares onde vão ser instaladas as tomadas.

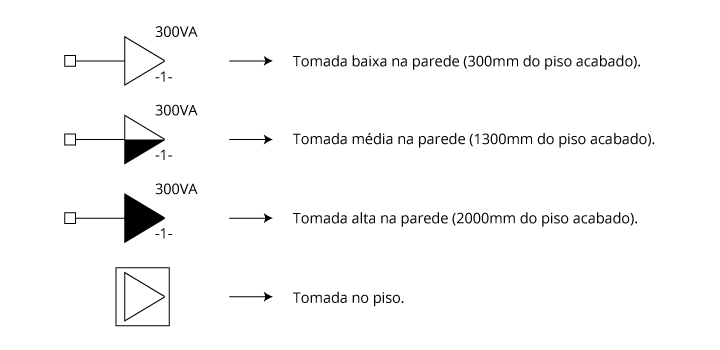

Simbologia das tomadas

Simbologia das tomadas

Na simbologia das tomadas podemos identificar a potência da tomada (300VA) e o número do circuito que a tomada está (-1-).

O que são pontos de iluminação?

Os pontos de luz são os lugares onde você irá instalar uma lâmpada.

Nestes pontos podemos instalar lâmpadas Incandescentes, fluorescentes ou até LED.

É bastante comum instalar plafons (luminária com 1 ou mais lâmpadas), lustres ou lâmpadas comuns.

As lâmpadas colocadas nas paredes (arandelas), também são considerados pontos de luz.

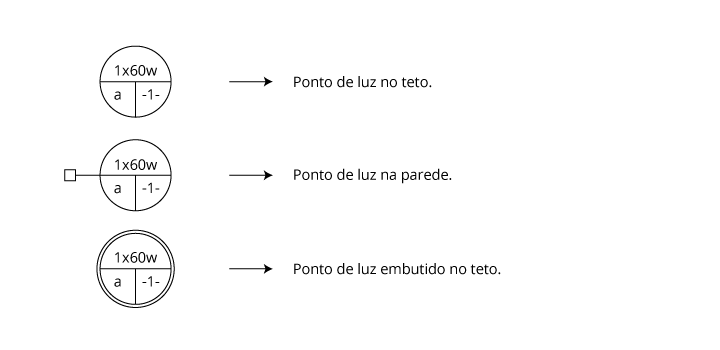

Simbologia de pontos de luz

Simbologia de ponto de luz

Na simbologia de pontos de iluminação podemos identificar:

  • Quantidade de lâmpadas e potência da lâmpada (1x60W);
  • Indicação do interruptor que comanda este ponto de luz (a);
  • Número do circuito (-1-).



Qual a quantidade ideal de pontos de luz e tomada?

A norma NBR5410 fala sobre este assunto.

Os itens 9.5.2.1 – Previsão de carga e o item 9.5.2.2 – Pontos de tomada determinam a quantidade mínima de pontos necessários.

Item 9.5.2.1 – Previsão de carga

Este item fala sobre a quantidade recomendada de pontos de iluminação em uma instalação de iluminação.

Ela determina que em cada cômodo deve ter pelo menos um ponto de luz fixo no teto.

Em acomodações de hotéis, motéis e similares, pode-se substituir o ponto de luz fixo no teto por tomada de corrente, com potência mínima de 100 VA, comandada por interruptor de parede.

O ponto de luz fixo no teto pode ser substituído por um ponto na parede em espaços sob escada, depósitos, despensas, lavabos e varandas.

Mas isto é permitido desde que esses locais sejam de pequenas dimensões e onde a colocação do ponto no teto seja de difícil execução ou não conveniente.

Para dimensionamento dos circuitos de iluminação deve ser prevista uma carga mínima de 100VA para ambientes com área menores ou igual a 6m².

Para ambientes com área maior que 6m² deve ser prevista uma cargamínima de 100VA para os primeiros 6m², acrescido de 60VA para cada aumento de 4m².



Item 9.5.2.2 – Pontos de tomada

O número de pontos de tomadas deve ser determinado em função da destinação do local, do tipo de equipamento que será usado naquele local.

É necessário seguir alguns critérios:

  • Banheiros: Deve ser previsto pelo menos um ponto de tomada, próximo ao lavatório;
  • Cozinhas, copas, área de serviço, lavanderia e locais análogos: Deve ser previsto no mínimo um ponto de tomada a cada 3,5m de perímetro, sendo que acima da bancada da pia deve ser previsto no mínimo 2 tomadas, no mesmo ponto ou em pontos distintos.
  • Varandas: Devem ser previstos pelo menos um ponto de tomada. Essa tomada pode ser instalada próximo ao seu acesso.
  • Salas e dormitórios: Deve ser previsto pelo menos um ponto de tomada para cada 5m de perímetro. Estes pontos devem ser espaçados o mais uniformemente possível. Obs: lembrando que esses pontos de tomada poderão ser usados para alimentar mais de um equipamento, portanto será necessário prever mais tomadas para cada ponto.



Com relação a potência dos pontos de tomada, tem um valor mínimo de potência que deve ser prevista. Esse valor é previsto de acordo com o tipo de equipamento que a tomada irá alimentar.

  • Banheiro, cozinha, copa, área de serviço, lavanderia e local análogo: Deve ser previsto no mínimo 600VA por ponto de tomada, até 3 pontos. A partir do quarto ponto, deve ser previsto mais 100VA por ponto.



Exemplo: 2 pontos – 1200VA, 4 pontos – 1800VA +100VA = 1900VA, 7 pontos = 1800VA +400VA = 2200VA



  • Salas, dormitórios e locais análogos: Deve ser previsto no mínimo 100VA para cada ponto.



Conclusão

Agora com posse dessas informações esperamos que você consiga definir a quantidade de tomadas e pontos de luz adequadamente, sem exageros.

Saber como determinar a quantidade de pontos elétricos necessários em um ambiente, seja ele sua casa o em um escritório, é bastante importante.

Através da norma NBR 5410 temos informações mais concisas sobre como proceder para dimensionar pontos elétricos.

Compartilhe esse artigo sobre quantidade de tomadas para cada cômodo com seus amigos para que eles também possam entender melhor sobre o assunto.

Devemos sempre ter muito cuidado para que não excedamos a quantidade de pontos, o legal é ter um critério sensato, para que a gente não faça como no vídeo de hoje. Tem mais pontos de luz do que parede nesta casa…rs

Para ver o vídeo relacionado a este artigo, onde falamos sobre a quantidade de pontos elétricos residenciais em excesso.
