Diferença entre tomadas de 10 e 20 ampères

A diferença entre tomadas de 10 e 20 ampères se dá com certeza nos momentos que você já se deparou com situações como: ligar um aquecedor, geladeira, micro-ondas, forno elétrico, um secador de cabelo, uma chapinha, e percebe que o seu plugue não encaixa na tomada.

Pois bem, certamente você não é o único que passou por isso. E nesse momento pensamos: “Porque existem espessuras de plugues e tomadas diferentes? Para que isso? Precisa mesmo?

Mas você precisa resolver seu problema, você precisa usar aquele equipamento. Então você vai, compra uma tomada de 20A, instala no lugar da de 10A e pronto! Problema resolvido.

ERRADO! Os pinos do plugue devem ser mais espessos, aquela tomada precisa ser de 20A por uma razão.

Neste artigo trataremos de algumas particularidades relacionadas as tomadas residenciais de 10 e 20A, para que assim você consiga entender porque existem espessuras diferentes de tomadas, e porque não se deve simplesmente trocar ou usar um adaptador.






Qual a diferença entre as tomadas de 10 e 20 ampères?

Uma tomada elétrica é um ponto de conexão que fornece eletricidade a um plugue.

As mais comuns têm dois terminais, fase + neutro (no caso de monofásico), ou fase + fase (no caso de bifásico).

Temos também algumas tomadas e plugues que têm um terceiro pino, denominado “terra”.

Existem também outros tipos de tomadas com mais terminais, como o de 3 (corrente trifásica), 4 ou mais, normalmente para uso na industrial.

O objetivo de diferenciar as tomadas de 10A e 20A é evitar que os equipamentos com plugues de 20A (maior potência) sejam inseridos em tomadas de 10A (menor potência).

Não é recomendado, mas os plugues de 10A podem ser conectados nas tomadas de 20A.

Foi necessário criar esta distinção para garantir a segurança dos consumidores, evitando desta forma que os equipamentos de maior potência sejam ligados em tomadas que fornecem menor potência.

Plugues e tomadas padrão 10A

tomadas de 10 e 20 ampères

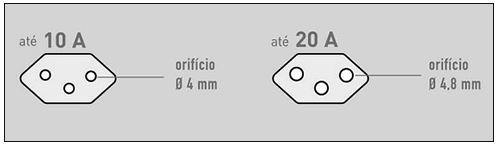

O padrão de 10A têm plugues com pinos menores e tomadas com orifícios menores ( diâmetro: 4 mm).

Este padrão é utilizado pela maioria dos equipamentos do dia-a-dia (como TV’s, carregadores de celular, computadores e etc.).

É recomendado este tipo de tomada em ambientes como salas, quartos, escritórios.

Em uma tomada de 10A, a capacidade de corrente total dos equipamentos conectados a ela não deve exceder 10A.

A potência máxima permitida em 127V é de 1270W (127V*10A), e para 220V a potência máxima permitida é de 2200W (220V*10A).

Plugues e tomadas padrão 20A

tomadas de 10 e 20 ampères

O padrão de 20A têm plugues com pinos e tomadas com orifícios mais grossos (diâmetro: 4,8 mm).

Este padrão é utilizado por equipamentos que exigem maior capacidade como geladeira, micro-ondas, aspirador de pó, forno elétrico, máquina de lavar roupas, secadoras e etc.

É recomendado ter este tipo de tomada em ambientes com equipamentos que exijam maior capacidade como cozinhas, banheiros e lavanderias.

Não se deve fazer uso de vários aparelhos ligados à mesma tomada de 20A.

Cada equipamento elétrico cuja corrente nominal seja maior do que 10A, deve ter um circuito elétrico em específico para este equipamento.

Em uma tomada de 20A, a capacidade de corrente total dos equipamentos conectados a ela não deve exceder 20A. A potência máxima permitida em 127V é de 2540W (127V*20A), e para 220V a potência máxima permitida é de 4400W (220V*20A).

Padrão brasileiro de tomadas e plugues

Antes da padronização, o consumidor tinha mais de doze tipos de plugues e oito tipos de tomadas diferentes, o que tornava necessário o uso indevido de adaptadores.

Em alguns casos, os formatos e as potências distintas dos equipamentos tornavam o ato de ligá-los uma ameaça à segurança do usuário.

Desta maneira, entendendo o impacto que a mudança poderia originar, o Inmetro resolveu certificar os adaptadores, fazendo com que a transição fosse mais tranquila.

E logo foram adotados os novos padrões de tomadas e plugues.

Este novo padrão adota alguns critérios para evitar que o usuário tenha problemas de segurança.

Leia também: Posição correta dos cabos das tomadas

Tomadas e plugues específicos

Além de utilizar uma tomada e plugue específico para cada tipo de equipamento, deve-se atentar aos cabos que ligam as tomadas.

O novo padrão brasileiro de tomadas visa evitar acidentes com choques elétricos, e para tal as tomadas possuem um novo formato, em poço.

Esse formato dificulta assim, o contato do dedo com a corrente elétrica, e impedir que seja inserido somente um pino do plugue.

Os novos plugues têm um sistema que evita sobrecarga e aquecimento, também propiciam melhor acoplamento com seus terminais.

Esses fatores tornaram o plugue mais seguro e também econômico, uma vez que eles evitam a perda de energia.

Cabos das tomadas

Quando se faz a instalação de uma tomada 20A por exemplo, temos que nos preocupar tanto com a tomada quanto com os cabos que vão ligar essa tomada.

Para evitar o sobreaquecimento dos cabos, deve-se adotar um padrão de diâmetro.

Largura do Fio Condutor | Suporta (Sem aquecer)

1,5 mm² = 15,5 ampères
2,5 mm² = 21,0 ampères
4,0 mm² = 28,0 ampères
6,0 mm² = 36,0 ampères
10,0 mm² = 50 ampères

Imagino que depois de ler este artigo você ficará mais atento, e com certeza, vai observar com outros olhos a diferença entre as tomadas de 10 e 20 ampères.

Conclusão

Compartilhe esse artigo sobre tomadas com seus amigos para que eles também possam entender melhor os motivos de existir as diferenças entre tomadas de 10A e 20A.

Para saber um pouco mais sobre as tomadas assista ao vídeo abaixo e leia também o artigo “Posição correta dos cabos das tomadas” onde você irá adquirir mais informações sobre este componente.

Comentários

  • Fernando

    Bom dia a todos, excelente site bastante interessante e didático, parabéns aos idealizadores e redação. Uma dúvida, para que serve ou qual a diferença entre uma tomada cor clara e uma de cor vermelha?

    • Engª Camila Andrade

      Olá Fernando, tudo bem?
      Na verdade a cor vermelha é apenas para facilitar a diferenciação de circuitos. Comumente as pessoas usam as tomadas vermelhas para circuitos 220V, mas isto é apenas para diferenciar.

      Att, Camila Andrade
      Equipe Sala da Elétrica.

  • Dilermando Melo

    Obrigado. sempre quando posso dou uma olhada na sua pagina. Sucesso ai o seu trabalho é muito bom. sugestão poderia fazer ai um manual de instalador elétrico seria útil para todos nós, Bem simples para residencial e predial somente. Forças ai. Nunca se esqueça o comandante está la em cima e pede que vivamos lucas 9:23. Forças ai!!!
    Dilermando Melo

    • Engª Camila Andrade

      Olá Dilermando,
      Muito obrigada!
      A sua sugestão foi inserida em nossa lista de conteúdos. Obrigada pela dica.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • Pingback: Quantidade de tomadas e suas simbologias • Sala da Elétrica

  • Paulo Edson Andrade

    Boa noite Everton, assisto muito seus videos e para este ultimo que assisti Diferença entre tomadas de 10 e 20 ampères, gostaria de acrescentar o seguinte: dentro do paragrafo Plugues e tomadas padrão 20A
    É também importante a instalação de tomada 20A em área de lavanderia em função de lava-roupas e secadoras.

    • Engª Camila Andrade

      Olá Paulo, tudo bem?
      Realmente em lavanderias é necessário ter pelo menos uma tomada de 20A pois as máquinas de lavar roupas precisam deste tipo de tomada.
      Muito obrigada pela dica.

      Att,Engª Camila Andrade
      Equipe Sala da Elétrica.

    • Carlos Stein

      Preciso muito falar com você. 99991-3978

  • Michelle Poubel

    Bom dia! Gostaria de saber se o fio de 1,5mm é o mais indicado para fazer a ligação das tomadas de 10A, ou deve-se usar o de 2,5mm.

    • Engª Camila Andrade

      Olá Michelle tudo bem?
      Michelli normalmente a indicação é que seja usado 1,5mm para iluminação, e 2,5mm para tomada TUG.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • Marlon felix

    Preciso ligar umas tomadas de 20a de 600w. Eu tenho que ligar as tres fazes para elas ficarem trifassicas.

    • Engª Camila Andrade

      Olá Marlon, tudo bem?

      Se você quiser uma tomada 220V você deve ligar F+F+Terra, e se for 127V – F+N+Terra.
      Não é muito comum usar tomadas trifásicas. Mas você deve usar uma tomada específica e deverá ligar as 3 fases.

      Att, Equipe Sala da Elétrica.

  • Wanderley

    tenho um ferro elétrico com o plugue para uma tomada de 20 amperes, mas a corrente máxima que o ferro utiliza é 7 amperes. Então porque o pino de 20 amperes?

    • Engª Camila Andrade

      Olá Wanderley, tudo bem?

      Geralmente é utilizado 20A no ferro devido a dissipação de calor, potência, e o risco de aquecimento da tomada.
      Para evitar que a tomada derreta, é usado o plugue de 20A.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • osvaldo

    Tenho duas máquinas de lavar, a duas tem plug fino, isso quer dizer que são de 10A?

    • Engª Camila Andrade

      Olá Osvaldo, tudo bem?

      Nas máquinas dever ter as especificações, as máquinas começaram a ter os plugues de 20A a pouco tempo.
      E os plugues serem mais finos é sinal de que são de 10A mesmo.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • Débora

    boa noite
    o que eu devo fazer então
    . que não adianta trocar a tomada?
    trocar a fiação?

    • Engª Camila Andrade

      Olá Débora, tudo bem?

      O correto é o mais trabalhoso mesmo. O correto é trocar a fiação, pois você corre o risco de ter problemas colocando somente a tomada de 20A em uma fiação inadequada.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • Gabriel

    Boa matéria, mas me surgiu uma dúvida, pq não padronizar todas as tomadas e plugues em 20A ? Ter dois tipos de tomadas e plugues causa confusão.

    • Engª Camila Andrade

      Olá Gabriel, tudo bem?

      Porque as tomadas de 20A são mais caras, e a fiação acaba saindo mais caro também. E analisando, a quantidade dos eletrodomésticos que exigem a tomada de 20A é em menor quantidade que os que exigem tomadas de 10A.
      No fim das contas não compensa.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • Pamela Martins

    Boa noite Camila,

    As tomadas de 20A necessitam de especificamente de uma conexão terra? Preciso instalar uma tomada de 3 plugues com 20A

    • Engª Camila Andrade

      Olá Pamela, tudo bem?

      Sim, as tomadas em geral precisam do cabo terra. Por isso elas vem com 3 pinos, sendo Fase+Neutro+Terra ou Fase+Fase+terra.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • Rodrigo

    Grato pela explicação! Nunca entendia muito bem a distinção, já que as conexões internas das tomadas oferecem suporte a até mais de 20A. Então o problema está simplesmente na tomada, em si, certo? Obrigado.

    • Engª Camila Andrade

      Olá Rodrigo, tudo bem?

      Rodrigo devem ser observados alguns detalhes quando se trata de tomadas 20A. Inclusive Na maioria das vezes é necessário verificar a fiação também.
      Dependendo da fiação do equipamento que será ligado você pode ter problemas trocando apenas a tomada!
      O indicado é que sejam trocados a tomada e a fiação, é necessário verificar se a bitola da fiação está adequada.
      Espero ter ajudado.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • Bolivar

    Boa tarde. Que tipo de problema eu posso ter caso conecte um aparelho microondas de 20a em um adaptador na tomada de 10?

    • Engª Camila Andrade

      Olá Bolivar, tudo bem?

      O que pode acontecer é haver uma sobrecarga, pois você vai colocar um eletrodoméstico que precisa de 20A em uma tomada que fornece 10A.

      Att, Engª Camila Andrade
      Equipe Sala da Elétrica.

  • Ana Beatriz

    Olá Camila, tudo bem?
    Certo, entendi o porquê de tudo isso, mas assim, eu tenho uma casa alugada onde não posso mudar a fiação mesmo se tivesse o dinheiro para,(e o proprietário não quer fazer as reformas) estou comprando eletrodomésticos que não funcionam pelo simples fato de não entrarem na tomada, existe algum tipo de conversor de amperagem ou algo do tipo que eu possa usar sem trocar a fiação toda?

  • CarolinaMaia

    Olá, após a troca da tomada de 10A pela de 20A, pode usar normamalmente os aparelhos de 10A na tomada de 20A sem nenhum risco de dano ao aparelho??? Ou na tomada de 20A só pode ser utilizados aparelhos de 20A?
    Desde já agradeço.

  • Jaqueline

    Olá, Camila…
    Tenho uma fiação em uma canaleta que era ligada a uma torneira elétrica da cozinha, logo o fio é compatível com 20A… Mas essa fiação está sem uso há anos e estamos pensamos em ligar uma tomada de sobrepor a esses fios, especificamente pra ligar apenas o microondas… mas o micro tem o fio tripolar de 10A. O que eu quero saber é: podemos instalar uma tomada de 10A nesses fios de 20A? Obrigada!

  • Diego

    Olá! Comprei um climatizador com a função aquecer em 2 potências: 1000w e 2000w, 110v. Pela mobilidade gostaria de usar em mais de uma tomada. Posso usar em uma tomada 10A com adaptador na potência mínima de1000w?

  • Diego

    Olá! Comprei um climatizador com a função aquecer em 2 potências: 1000w e 2000w, 110v. Pela mobilidade gostaria de usar em mais de uma tomada. Posso usar em uma tomada 10A com adaptador na potência mínima de1000w?

  • François

    Gostaria da sua ajuda para a dúvida que segue: Pretendo colocar um Timer Temporizador na minha geladeira que apresenta tomada de de 10A apesar dela ser bem grande e nova ( Pois sei que os modelos antigos vinham com as tomadas de 10A e atualmente algumas tem mudado) O temporizador que pretendo colocar são aqueles programáveis digitais de fácil programação… a senhora acha que posso ter alguma problema de sobrecarga no aparelho timer ou até mesmo na geladeira diminuindo a vida útil dela ou da fiação? De antemão agradeço. Parabéns pela iniciativa em ajudar as pessoas no esclarecimento das dúvidas.

  • Bruno Neri

    Olá, Camilla. Boa tarde

    Gostaria de saber se posso usar tomada 20A e ligar um aparelho ” Computador 110V ” ligado nela!!
    Agradeço desde já sua resposta aqui prestada!

  • Magno

    Olá, boa tarde! Quando uso tomadas de 20A, qual bitola devo usar, 2,5mm ou 4mm? Posso por quantas tomadas de 20A em um mesmo circuito? Obrigado, gostei muito do tema!

  • Silmara Teixeira

    Olá Camila, tudo bem?
    Por necessidade de utilização de equipamentos com potência entre 700W até 1200W (aspirador de pó) , mandei fazer uma extensão elétrica com fio 2,5mm e plugues de 20A para entrada dos equipamentos e conexão com a tomada da parede. Porém, as minhas tomadas são antigas (2 pinos) e para a utilização da extensão com os equipamentos eu preciso usar um adaptador. Possuo um de 15A (250W) que já utilizo para conectar o meu secador de cabelos que tem 2000W e não tenho problema durante o uso do secador com sobrecarga ou curto circuito.
    Posso usar este mesmo adaptador nos equipamentos que possuem amperagem até 10A nesta extensão elétrica que mandei fazer?

    Muito obrigada pela ajuda.

    Att.

  • Marcela

    Olá camila,
    Sou cabeleireira. Trabalho em estúdios fotográficos e nos domicílios das pessoas. Portanto, não tenho como alterar a tomada dos lugares, preciso adaptar meus cabos.
    Trabalho sempre usando uma extensão. A régua da extensão comprei uma adaptável para 10a e 20a, mas o plugue dessa mesma extensão eh de 20a. Resultado: acabo sempr tendo que usar um adaptador para ligar minha extensão na tomada. Qual a solução menos perigosa ? Trocar o plugue da extensão de 20a para 10a ou manter o plugue de 20a na extensao e colocar um adaptador para 10a?
    Outra pergunta, tenho alguns ferros de cabelo (prancha, babyliss) que vieram com aquele plugue de 2 pinos estilo fenda. Eu posso trocá-los por um plugue de pino padrão?
    Obrigada

    • Eng ° Everton Moraes

      Olá Marcela,

      Pergunta 1 -Você não pode trocar o plugue de 20A por um de 10 A, isso causará o aquecimento do plugue e possivelmente o derretimento deles, imagine que se você fizer isso, estará assumindo que sua tomada etá suportando menos do que o que realmente está circulando por ela, assim, terá problemas em breve.

      Pergunta 2 – Você pode sim (e deve) substituir por plugues do nosso padrão, mas atente-se neste detalhe, se a prancha ou o babyliss possuírem um consumo de corrente superior a 10A então deve ser um plugue de 20A ok?

  • Alexandre

    Boa Noite Camila! Gostaria de saber posso utilizar o fio de 2,5mm tanto para as tomadas de 10A, como para a iluminação em geral (lâmpadas comuns)? Ou seja, posso utilizar um fio mais “grosso” para garantir que não haja aquecimento do mesmo, ou terei algum tipo de problema em adotar essa solução pensando em mais segurança?

    • Eng ° Everton Moraes

      Olá Alexandre, o maior problema de usar cabos com mair secção na iluminação é que você rá ter um custo desnecessário, mas pode sim ser usado cabo de 2,5mm² na iluminação, a NBR5410 determina que a secção mínima é 1,5mm²

  • Eng ° Everton Moraes

    Olá Yuri, primeiramente muito obrigado por comentar.

    Concordo com você que em casos onde a instalação do plugue é feita de maneira errada teremos sim problemas de conexão, outra coisa é o formato/padrão adotado aqui no Brasil, sem dúvidas é um formato seguro e com algumas particularidades, mas vejo que o maior problema que temos hoje é a questão da falha da fiscalização do INMETRO, que muitas vezes não controla a fabricação e o resultado são produtos de qualidade duvidosa

  • Amarildo G. de Souza

    Olá Engª Camila Andrade.

    Em relação à medida (bitola) dos fios e cabos, não é correto falar em diâmetro ou largura, mas sim em seção (área) visto que a unidade é mm².

    Att,
    Amarildo Genheveski de Souza
    Eletrotécnico e Tecnólogo em Eletrônica

  • Ueber

    Olá
    Gostaria de saber na voltagem rede 110, ligado um equipamento com pino 20a o consumo de energia é maior que o equipamento com pino 10a? Tem essa diferença?

  • Jonas Pedroso

    Olá, a instalação elétrica da minha residência foi feita utilizando somente fios de seção 1,5mm, sendo que na cozinha foram colocadas tomadas de 20A para ligar geladeira, fogão e micro-ondas, sendo que aqui mesmo no canal sala elétrica, aprendi que para tomadas de 20A o ideal é utilizar fios com seção de 2,5mm. Quais os riscos e as consequências desse tipo de ligação? Terei um maior consumo de energia elétrica por exemplo?

  • Renato Peixoto

    Vi esse artigo hoje e me surgiu uma dúvida.

    Se eu tiver uma tomada 20a e o plug for de 10 (mais fino) posso utilizar essa tomada ou ficará “folgado”?

  • Henrique

    Claro que sim, só vai estar mais dimensionado do que precisa e vai gastar um pouco a mais.

    • Caio Paiva

      Olá Henrique, tudo bem?
      Obrigado pelo seu feedback.

      Saudações.
      Caio Paiva
      Equipe Sala da Elétrica.

  • Rita Cristina

    Comprei um secador da Philco que veio com o plugue mais grosso,e não pega em nenhuma tomada aqui de casa,o que tenho que fazer para poder fazer uso do aparelho?

    • Caio Paiva

      Olá Rita, tudo bem ?

      Em meios as boas práticas e a norma NBR 5410,
      é aconselhável alterar a tomada utilizada de TUG (Tomadas de Uso Geral) para TUE (Tomadas de Uso Específico),

      Ou seja redimensionar aquele ponto de tomada (Cabos, Tomada, Dispositivo de proteção, entre outros) para utilização de cargas específicas
      onde o equipamento apresenta uma maior potencia.

      Continue nos acompanhando!

      Saudações
      Caio Paiva
      Equipe Sala da Elétrica

  • fabio

    boa noite! se eu tenho uma tomada de 10a e ligo dois aparelhos de 10a ou um de 7a e outro de 5a eu estou excedendo a carga da tomada ou não.

    • Caio Paiva

      Olá Fabio, tudo bem?

      Se a somatória das correntes consumida pelos equipamentos for maior que 10A, sim, estará excedendo a capacidade da tomada, o que poderá gerar um superaquecimento e danos ao circuito.

      Espero ter ajudado. Continue nos acompanhando.
      Atenciosamente,
      Jefferson Araujo – Sucesso do Cliente.
      Sala da Elétrica.

  • JUARE FARIAS

    Gente,é muito fácil de calcular.220V x 10A= 2.200Watts.Se o seu equipamento exceder esse limite ou ficar muito próximo.Troque os 2 por 20A. Também tem que saber se a casa foi instalada com fio de que diâmetro ???Quando a wattagem aumenta,aumenta junto a amperagem!!!

  • Thiago

    Boa noite. Melhor artigo que li até agora. Minha dúvida: Comprei uma maquina de lavar de 110v, com potencia de: 750W e o plug da tomada é de 20A. Minha tomada é das antigas, e meu apartamento é pequeno. Se a potencia dela chega só até 750W, poderia usar uma extensão ou adaptador para fazer o seu uso, sem precisar trocar a tomada e criar um novo circuito? No caso ela ficaria na lavanderia com só ela ligada quando fosse usada.

    • Jefferson Araujo

      Olá Thiago,
      O ideal é realizar uma avalização no circuito, para cerificação das bitolas dos condutores e realizar a troca da tomada para uma compatível com a maquina que será utilizada.

      Atenciosamente,
      Jefferson Araújo
      CS-Sala da Elétrica
