Quando você olha para um projeto unifilar (planta baixa), portanto desenho que se utiliza de simbologia para representar graficamente uma instalação elétrica, e não conhece as referências atribuídas.
Fica praticamente impossível conseguir interpretar o diagrama proposto e identificar quais fios condutores devem passar por cada um dos eletrodutos.
Pois saiba que além de toda a fiação elétrica do imóvel ser caracterizada por símbolos, alguns deles são bastante semelhantes, podendo confundir até mesmo os mais atentos, o que dirá a interpretação de um leigo no assunto.
Por isso, para garantir uma instalação segura e de qualidade, é necessário conhecer bem cada um dos ícones usados no diagrama unifilar de uma planta baixa e as respectivas posições de cada componente elétrico.
Ao selecionar o trecho que será interpretado, você logo percebe que o eletroduto ou conduíte, por sua função essencial, já que é o tubo que protege toda a fiação elétrica contra fatores externos, também funciona como uma espécie de base, sobre a qual se sobrepõem os demais símbolos referentes aos cabos condutores.

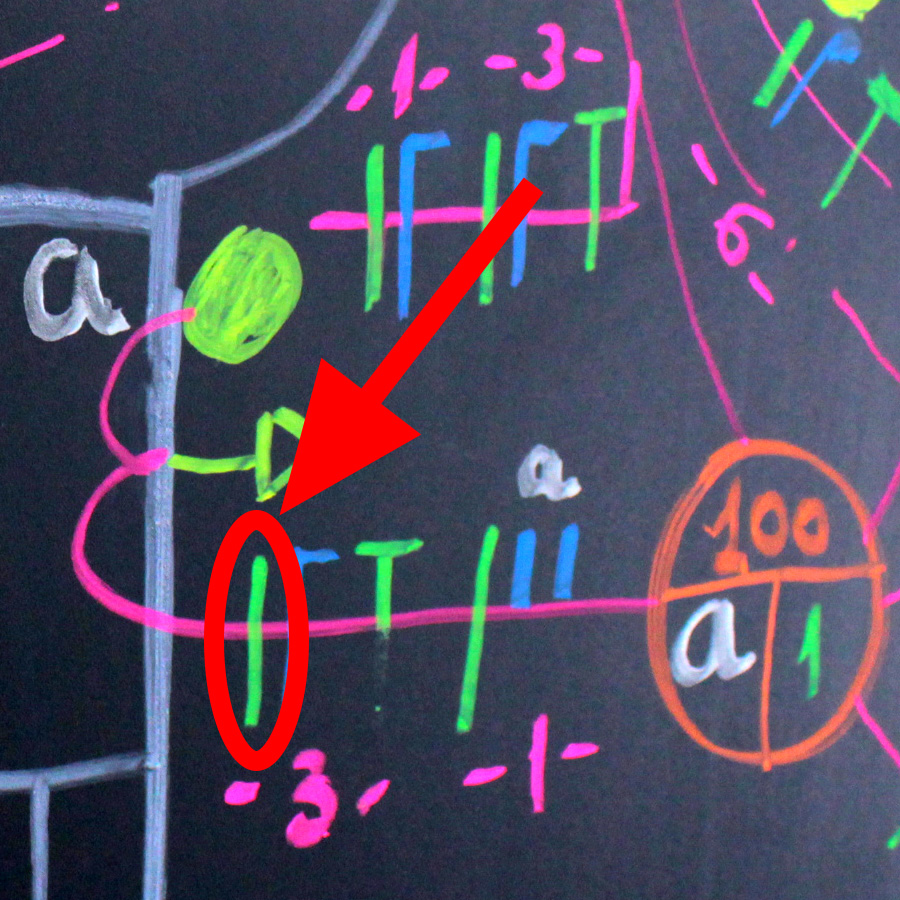

Dentre os fios responsáveis pela condução elétrica, a planta baixa representa o condutor fase com um traço vertical contínuo que intercepta em ângulo reto o traço horizontal do eletroduto.
Como você já deve saber, o fio fase carrega tensão e sai diretamente de um dos disjuntores do quadro de distribuição.

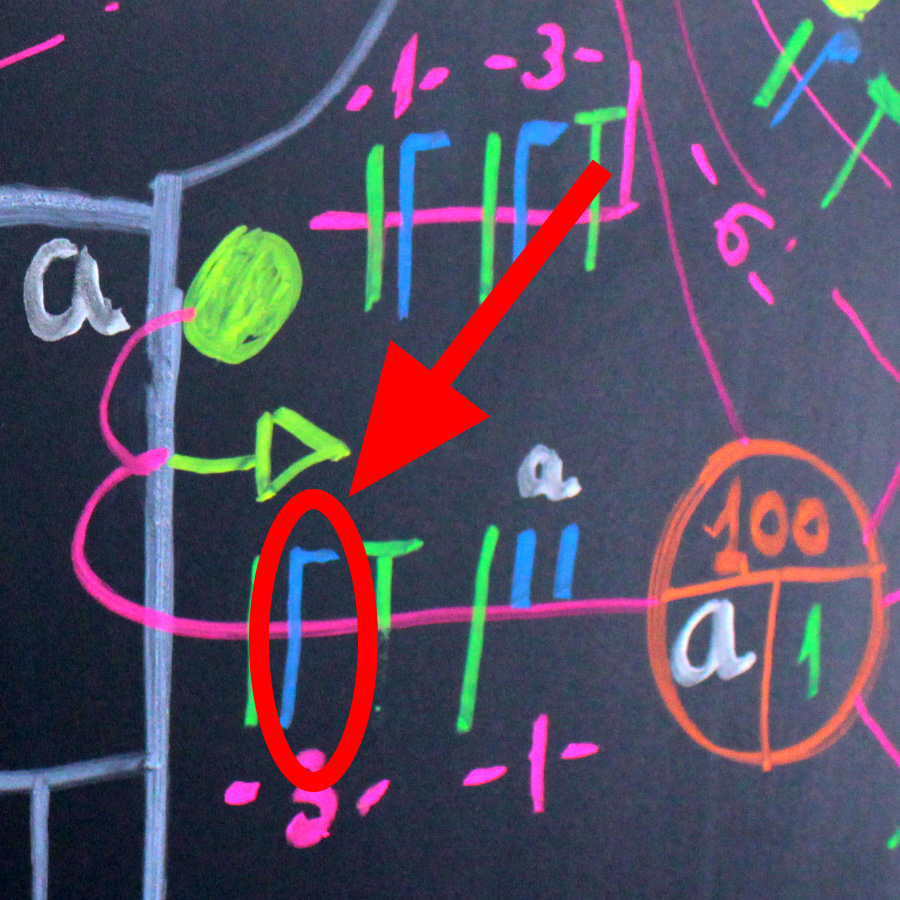

Por sua vez, o símbolo do condutor neutro, que não possui tensão, aparece como um traço vertical contínuo. Além disso, na extremidade superior, há uma perninha voltada para o lado direito, formando a imagem da letra L de cabeça para baixo.
Já a representação gráfica do fio terra ou condutor de aterramento tem o formato da letra T.
Em alguns casos, o ícone corta o traço do eletroduto. No entanto, ele também pode aparecer apenas encostado sobre a linha horizontal do conduíte, de forma perpendicular, sem cruzar.

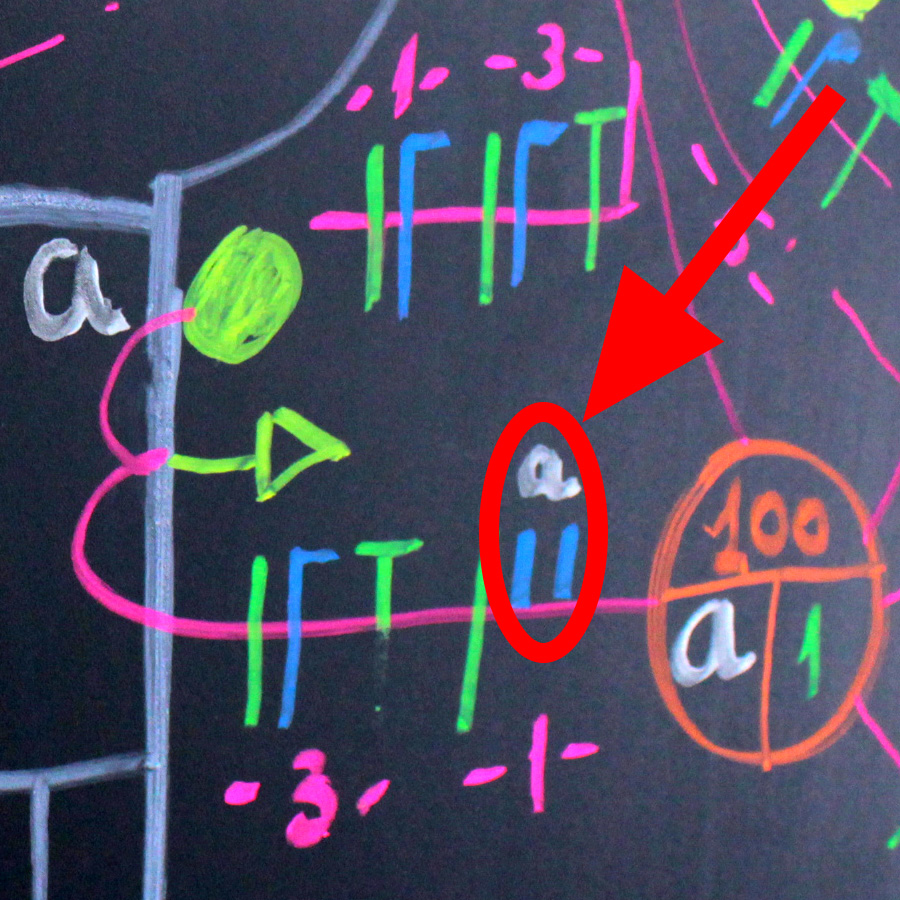

Outro tipo de condutor aparece como um traço vertical colocado sobre o eletroduto, sem atravessar a linha horizontal. Geralmente, esse símbolo vem acompanhado de uma letra minúscula e diz respeito ao retorno.
Lembra-se? O fio de retorno sai do interruptor em direção à lâmpada que fará a iluminação do ambiente.
A letra especificada no trecho do circuito analisado é a mesma que consta na caixa de passagem daquele cômodo.
As informações do ponto de iluminação em questão são correspondentes.
Em resumo, o conhecimento sobre os símbolos gráficos do projeto elétrico permite que você identifique a quantidade de cabos que vai passar por dentro do eletroduto e interprete os tipos de fios condutores que estão previstos para cada conduíte.
Agora que você aprendeu a diferenciá-los, não se esqueça de que existem quatro tipos de condutores no diagrama unifilar: fase, neutro, terra e retorno.
Lembre-se: quando o assunto é fio de retorno, redobre a atenção, especialmente quando ele se conecta a um conjunto de lâmpadas ou a uma campainha.
No caso da campainha, o projeto mostra o condutor do lado de fora, mas ele se conecta diretamente a um dispositivo instalado dentro da residência.
