Softwares para Programar CLP | Veja os Melhores e Como Usar

Quais são os softwares para Programar um CLP, e seus fabricantes?

Os principais softwares são:

  • LOGO! – Siemens
  • CLIC 02 – Weg
  • ZELIO – Schneider
  • Série TM – Schneider

Como Programar um CLP Usando o Software LOGO! DA SIEMENS

Logo de cara podemos ver que temos 3 linguagens de programação do CLP disponíveis.

Isso por que na norma é dita que todo CLP tem que ter de 2 a 3 linguagens diferentes do CLP.

No software  LOGO!, da Siemens são a Function Block Diagram (FBD), Ladder, e aUDF Diagram (UDF).

Usando a linguagem Ladder no CLP, temos todos os elementos no lado esquerdo.

E vamos criar um programa, onde vamos ter um Contato Normal Aberto, um Contato Normal Fechado, e uma Bobina:

Ladder no LOGO!

E podemos simular esse programa dentro do CLP.

Na linguagem FBD, esse mesmo programa ficaria assim ficaria assim:

FBD no LOGO!

Como Programar um CLP Usando o Software CLIC 02 da WEG

Nele podemos programar em Ladder e em Function Block Diagram (FBD).

Assim que escolhemos a linguagens, podemos escolher o controlador, e encontramos o nosso diagrama Ladder.

Você pode se perguntar, como colocar os elementos?

Eles estão na parte de baixo do programa.

Nele podemos fazer o mesmo programa feito no anterior, só que em outro software.

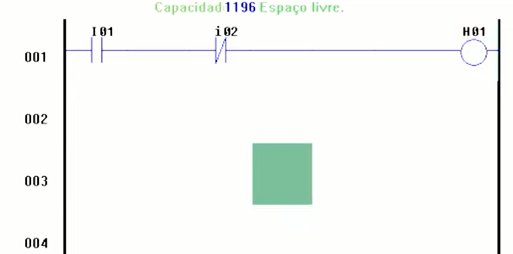

Ladder no Clic 02

Na linguagem FBD, esse mesmo programa ficaria assim ficaria assim:

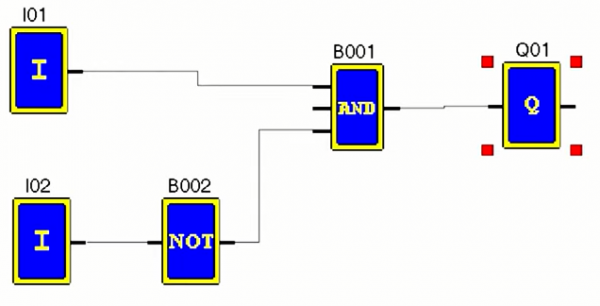

FBD no Clic 02

Como Programar um CLP Usando o Software Zelio da Schneider

Agora vamos criar um novo programa no ZELIO.

Logo em seguida precisamos selecionar a categoria do módulo.

Estamos usando o de 24V, e clicamos em avançar.

E ele vai abrir aqui para mim o Ladder.

E na parte de baixo do programa, nós temos os elementos para colocar no programa.

Nele podemos fazer o mesmo programa feito no anterior, só que em outro software.

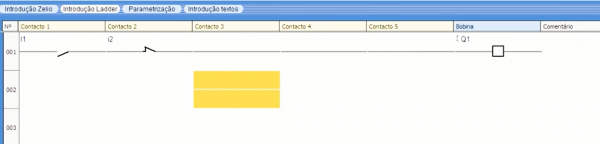

softwares para programar CLP | Ladder no Zelio

E podemos simular ele também, para verificar se está funcionando corretamente no CLP, como desejado.

Como Programar um CLP Usando o Software Somachine da Schneider

E por fim, nós temos o software que nós usamos na escola Sala da Elétrica, dentro da Certificação Eletricista Industrial.

Nós vamos fazer a mesma programação em Ladder feita anteriormente.

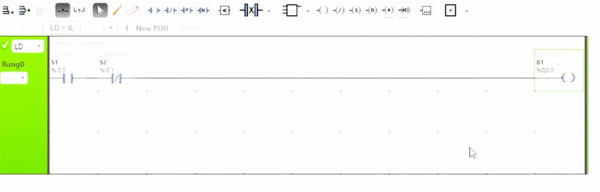

softwares para programar CLP| Ladder no SoMachine

Antes que pergunte, este contato NA no Ladder acima é sim da entrada do botão de emergência no clp, mas para entender o porque ele deve ser NA veja este artigo.

Como percebeu, todos os softwares que nós passamos, tem a linguagem Ladder para programar o CLP.

No SoMachine, como nos anteriores, você pode simular o seu programa.

Qual Outra Linguagem Temos Dentro do Somachine?

Temos também o Instruction List, e podemos transformar esse mesmo programa feito em Ladder, para a Instruction List.

Sem precisar programar novamente, só transformando mesmo. Poderia ter feito o inverso também, de Instruction List para Ladder.

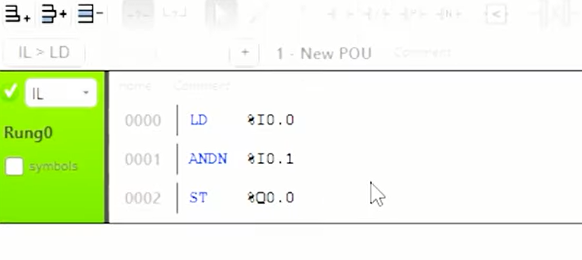

softwares para programar CLP | Instruction List no SoMachine

Conclusão

A linguagem de programação é isso, ela está transformando uma linguagem que é extremamente complexa, que é a linguagem de máquina.

E o que eles vão fazer de fato é colocar no CLP a linguagem de programação em nível de máquina, que ela consiga entender.

Por isso o profissional, o eletricista industrial precisa entender muito de CLP.

Você que é eletricista independente, ter essa qualificação é extremamente importante, para que você se torne um profissional de extremo valor.

E no futuro, um Eletricista Classe A.

Depois de fazer a Certificação Eletricista Industrial você terá a qualificação técnica decisiva.

E assim, não terá que recusar serviço por não saber fazer, por não saber tecnicamente, ou passando o serviço para os outros.

De o próximo passo para ser um eletricista reconhecido, clique na imagem.
