Emenda de Condutores: Como Fazer do Jeito Certo

A emenda de condutores é uma habilidade essencial para eletricistas e estudantes da área elétrica. Seja para ampliar um circuito, criar uma derivação ou apenas conectar dois cabos com segurança, dominar diferentes tipos de emendas é fundamental.

Neste artigo, você vai aprender as três principais técnicas utilizadas no dia a dia: rabo de rato, prolongamento e derivação. Além disso, vamos apresentar dicas práticas, imagens ilustrativas e vídeos explicativos para facilitar seu aprendizado.

Quando Usar Cada Tipo de Emenda?

No trabalho de campo, diferentes situações exigem métodos específicos de emenda. Por isso, fatores como o espaço disponível, o tipo de circuito e a disposição dos condutores influenciam diretamente na escolha da técnica. A seguir, veja os detalhes de cada uma.

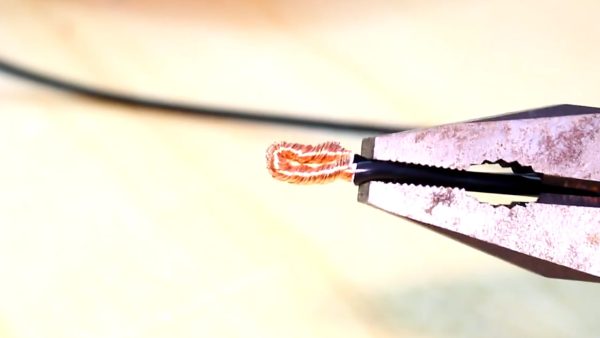

1. Emenda Tipo Rabo de Rato

A emenda tipo rabo de rato é ideal para conexões dentro de caixas de derivação ou passagem. Dessa forma, ela garante uma instalação segura e compacta.

Passo a passo:

1. Desencape cerca de 2 cm dos condutores (ajuste conforme a bitola). Em seguida, prepare os cabos para o encaixe.
2. Com dois alicates, posicione os cabos paralelamente. Assim, você garante alinhamento adequado.
3. Torça os condutores entre si, com movimentos alternados, para garantir firmeza e contato eficiente. Dessa maneira, a condução elétrica será mais segura.
4. Isole com fita isolante. Se necessário, use fita de alta fusão para reforçar. Portanto, capriche no isolamento para evitar riscos.

💡 Dica: Certifique-se de que os fios estejam realmente torcidos entre si — ou seja, não apenas enrolados.

📹 Assista ao vídeo para uma demonstração prática.

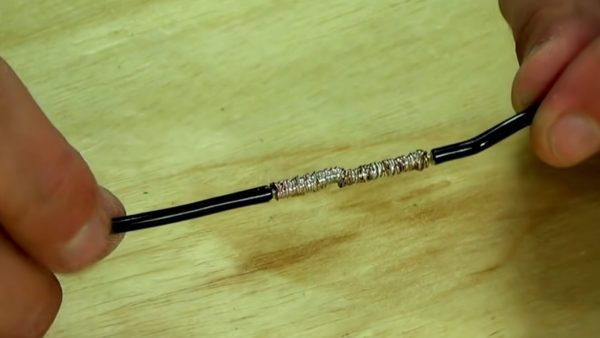

2. Emenda de Condutores por Prolongamento

O objetivo da emenda prolongamento é aumentar o comprimento do cabo, mantendo excelente contato elétrico e resistência mecânica. Em outras palavras, é ideal quando o fio precisa ser estendido sem comprometer a segurança.

Como fazer:

1. Desencape os fios usando um alicate decapador. Logo depois, alinhe os fios conforme necessário.
2. A extensão deve ser de, aproximadamente, 50 vezes o diâmetro do condutor. Ou seja, garanta uma área suficiente para a torção.
3. Una os condutores em um ângulo de 120º. Assim, facilita a aplicação da torção.
4. Com dois alicates, torça um condutor sobre o outro — depois, faça o mesmo no sentido contrário. Portanto, assegure firmeza em ambos os lados.

🛠️ Importante: Realize de 4 a 6 voltas para garantir qualidade e durabilidade. Caso contrário, o contato pode ficar comprometido.

📹 Confira o vídeo para entender o processo completo.

3. Emenda Derivação

Utilizada quando há necessidade de criar um novo ramal a partir de uma linha existente, a emenda de derivação exige atenção ao posicionamento. Além disso, deve ser bem isolada para garantir segurança.

Procedimento:

1. Desencape o condutor principal (20x o diâmetro) e o derivado (50x o diâmetro). Depois disso, posicione os fios corretamente.
2. Coloque os fios em um ângulo de 90º. Ou seja, perpendicular ao condutor principal.
3. Segure o condutor principal com um alicate. Em seguida, prepare-se para a torção.
4. Enrole o fio derivado com espiras justas e alinhadas — no mínimo seis voltas. Portanto, garanta um contato firme e eficiente.

📹 Assista ao vídeo para ver a técnica em ação.

Quer Aprender Ainda Mais Sobre Emenda de Condutores e Elétrica na Prática?

Inscreva-se no canal Sala da Elétrica no YouTube e, assim, tenha acesso a tutoriais em vídeo, dicas profissionais e aulas completas sobre instalações elétricas, projetos e muito mais.
🎓 Ou seja, é conteúdo direto ao ponto — feito especialmente para eletricistas de todos os níveis!
👉 Clique AQUI!

Conclusão: A Importância da Emenda de Condutores Bem Feita

Dominar os principais tipos de emenda de condutores é essencial para garantir segurança, desempenho e durabilidade nas instalações elétricas. Por isso, praticar essas técnicas e entender quando aplicar cada uma delas ajuda a construir uma carreira mais sólida e profissional.
