Por diversas vezes sou questionado a respeito de como funciona os temporizadores no simulador gratuito  de comandos elétricos CADe SIMU que disponibilizamos aqui na Sala da Elétrica para download, na verdade, quando eu comecei a utilizar o CADe SIMU também me “enrosquei” em algumas de suas funcionalidades.

Você mesmo já deve ter se deparado por alguma dificuldade em manipular alguma ferramenta dele, ou não? Bom, o CADe SIMU é um software gratuito e muito simples de trabalhar, neste artigo eu tentarei explicar um pouco sobre as funções do temporizador neste software da maneira mais simples possível, como você pode perceber estou incluindo um vídeo que criei a um tempo atras e está publicado no youtube com quase  vinte mil exibições até a publicação deste artigo.

É claro que para entendermos como funciona o temporizador dentro do software devemos saber o que é e como funciona os temporizadores ondelay e offdelay, mas não se desespere ainda, vamos começar do começo e entenderemos primeiramente o que é cada um deste temporizadores.

MAS, O QUE É O TEMPORIZADOR ONDELAY E O OFFDELAY?

Para entender efetivamente os temporizadores ondelay e offdelay temos que ter em mente que um temporizador é um dispositivo de comando elétricos que utilizamos para a retardar e um determinado acionamento ou desacionamento, por exemplo, quando queremos retardar o acionamento de um contator de um motor elétrico trifásico que esteja sejo acionado em uma Partida do tipo Estrela Triângulo.

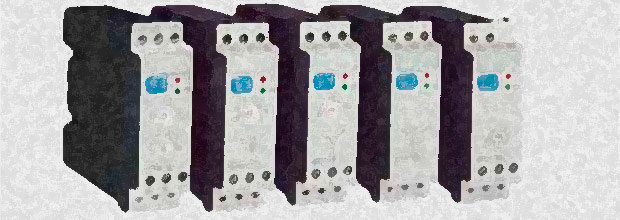

temporizador

TEMPORIZADOR ONDELAY

Você já deve ter ouvido bastante sobre o temporizador ondelay e por mais que ainda não tenha escutado este nome posso te garantir que na maioria da vezes que você escutou a palavra temporizador se tratava de um ondelay, este é o mais comum entre os temporizadores e seu funcionamento basicamente se dá em função de sua energização, ou seja, este dispositivo irá iniciar a contagem do tempo no instante em que é energizado

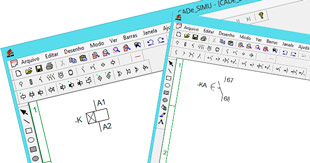

No CADe SIMU o temporizador do tipo ondelay é representado por bobina e contatos auxiliares que devem ser utilizados emtemporizador conjunto, pois o funcionamento do temporizador dependerá exclusivamente do tipo de bobina correta associado ao seu contato auxiliar de origem, neste caso deveremos utilizar uma bobina ondelay para um contato auxiliar ondelay e vice versa. Você deve estar lembrado que o CADe SIMU é de origem espanhol, certo? Sendo assim alguns termos não coincidem com os que usamos e o temporizador ondelay é um deles, no CADe SIMU este tipo de temporizador é chamado de Temporizador de Conexão, este nome você observará tanto no símbolo da bobina quanto no símbolo de contato auxiliar.

TEMPORIZADOR OFFDELAY

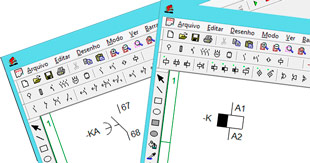

Este é um termo que não ouvimos cotidianamente certo? Mas o temporizador offdelay possui uma funcionalidade bastante interessante,diferente do temporizador ondelay o offdelay possui uma lógica que estabelece o acionamento de seus contatos temporizadorno momento da energização e estes permanecem acionado durante o tempo estipulado, ou seja, este tipo de temporizador temporiza o período que seus contatos auxiliares ficarão acionados. Se observar no software CADe SIMU, você poderá perceber que o offdelay também possui uma nomenclatura diferente em função da nacionalidade do software, no CADe SIMU ele recebe o nome de Temporizador de Desconexão e sua simbologia também sofre mudanças tanto no contato auxiliar quanto na bobina e é claro que para termos um funcionamento correto devemos associar os dois quando desenvolvemos os diagramas.

NOSSA VÍDEO AULA SOBRE TEMPORIZADOR

Há algum tempo criei esta vídeo aula sobre temporizadores no software gratuito CADe SIMU e tentei ser o mais claro e objetivo com os recursos que utilizei, o vídeo teve uma boa aceitação dos leitores da Sala da Elétrica e gostaria de saber sua opinião também. Deixe aqui nos comentários sua opinião sobre este nosso conteúdo, desde já agradeço a atenção e fique a vontade para entrar em contato.

Assista o vídeo:

Temporizador no CADe SIMU
3.5 (70%) 4 votes

Eng ° Everton Moraes Fundador da Sala da Elétrica. É um engenheiro eletricista que dedica boa parte de seu tempo à produção e partilha de conteúdos de grande qualidade para multiplicar seu conhecimento com os amantes da Eletroeletrônica. "Acredito firmemente que é ensinando que se aprende"
