Você sabia que muitas empresas pagam multas na conta de energia elétrica sem nem perceber? Isso acontece porque suas instalações consomem potência reativa em excesso, prejudicando o fator de potência exigido pela ANEEL. A boa notícia é que existe uma solução prática e altamente eficiente para esse problema: o banco de capacitor.
Esse sistema é capaz de reduzir custos, aumentar a eficiência energética e proteger os equipamentos elétricos contra sobrecargas. No entanto, para funcionar corretamente, ele depende de alguns componentes específicos que fazem toda a diferença no resultado.
Neste artigo, você vai descobrir quais são os cinco elementos essenciais de um banco de capacitor e entender por que ele é indispensável em grandes instalações industriais e comerciais.
Antes de falar dos componentes, é preciso entender sua função. A energia elétrica em uma instalação é composta por dois tipos principais de potência: a potência ativa e a potência reativa.
A potência ativa é aquela que realmente realiza trabalho útil, como acender lâmpadas, movimentar motores e aquecer resistências. Em outras palavras, é a parcela da energia que gera resultado prático, transformando eletricidade em movimento, calor ou luz.
Já a potência reativa não produz trabalho direto, mas é essencial para que equipamentos indutivos — como motores elétricos, transformadores e reatores — possam funcionar corretamente. Ela cria os campos magnéticos necessários para o funcionamento dessas máquinas.
O problema surge quando essa potência reativa é fornecida diretamente pela concessionária de energia. Isso acontece porque, quanto maior o consumo de potência reativa, mais o fator de potência da instalação se afasta do valor ideal. A ANEEL (Agência Nacional de Energia Elétrica) determina que o fator de potência mínimo deve ser de 0,92. Se o valor ficar abaixo disso, a concessionária aplica multas ou cobranças adicionais na fatura de energia.
É exatamente nesse ponto que o banco de capacitor se torna indispensável. Ele fornece localmente a potência reativa necessária, aliviando a rede da concessionária e corrigindo o fator de potência da instalação. Dessa forma, além de evitar penalidades financeiras, o banco de capacitor garante maior eficiência energética e contribui para a vida útil dos equipamentos elétricos.
Os capacitores são os componentes principais de um banco de capacitor e têm como função fornecer a potência reativa necessária para corrigir o fator de potência de uma instalação elétrica.
Eles funcionam armazenando energia elétrica em um campo elétrico e liberando-a de forma controlada, equilibrando o consumo de potência ativa e reativa. Isso faz com que a rede opere de maneira mais eficiente e evita multas aplicadas pela concessionária devido ao baixo fator de potência.

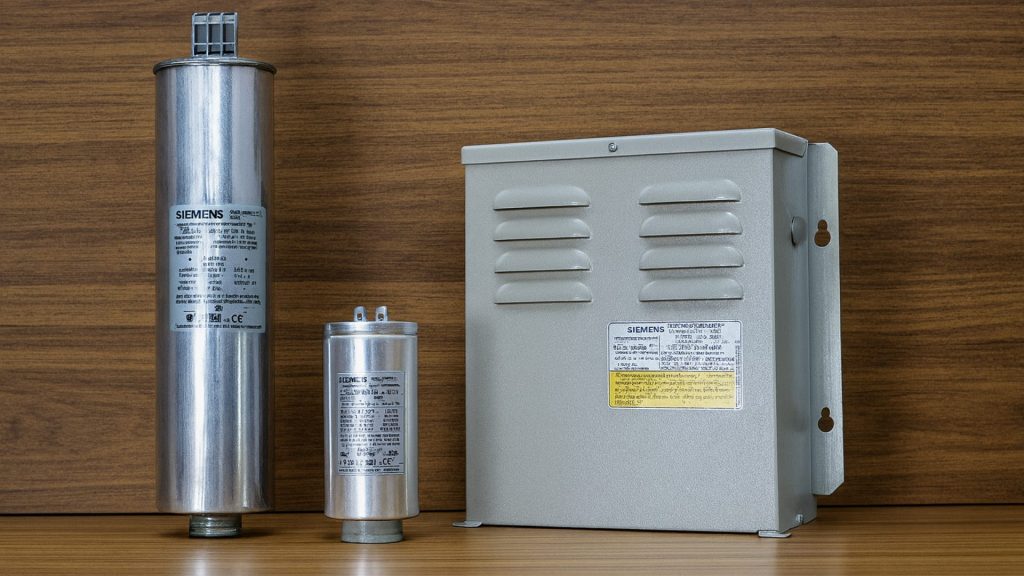

Na prática, os capacitores podem ser encontrados em três formatos principais:
Capacitor monofásico: geralmente usado em pequenas aplicações ou em situações em que é preciso corrigir cargas menores.
Capacitor trifásico: ideal para instalações com maior demanda, já que atua em três fases ao mesmo tempo.
Módulos trifásicos: projetados para grandes potências reativas, sendo muito comuns em indústrias e plantas de grande porte.
Além disso, a escolha do tipo de capacitor depende da necessidade da instalação e da quantidade de potência reativa que precisa ser compensada. Capacitores de boa qualidade garantem maior durabilidade, menor risco de falhas e um desempenho mais estável do banco de capacitor como um todo.

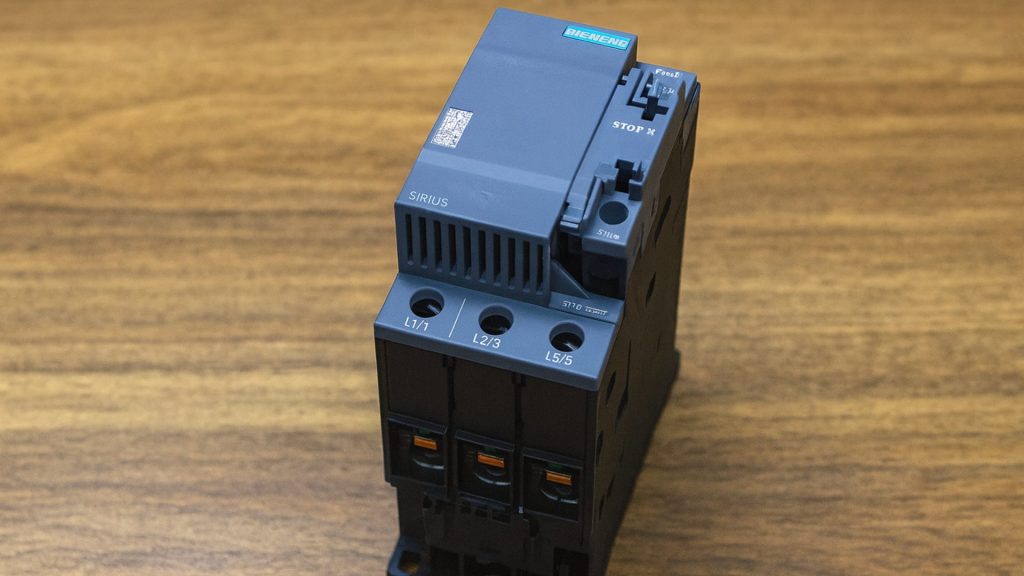

Não basta utilizar qualquer contator em um banco de capacitor. Para que o sistema funcione de maneira correta e segura, é necessário instalar contatores específicos, projetados especialmente para essa aplicação.
Isso acontece porque, no momento da conexão dos capacitores à rede, ocorre um fenômeno chamado corrente de inrush. Essa corrente é muito superior à corrente nominal e pode causar sérios danos se não for devidamente controlada. Para se ter uma ideia, em motores elétricos a corrente de partida pode chegar a até 6 ou 8 vezes a corrente nominal, enquanto em transformadores esse valor pode ser até 20 vezes maior.
Sem o uso de contatores adequados, essa sobrecorrente inicial gera aquecimento excessivo, desgaste prematuro dos componentes e, consequentemente, redução da vida útil dos capacitores.
Os contatores especiais para banco de capacitores possuem resistores de pré-carga integrados. Esses resistores atuam limitando a corrente de inrush no instante da energização, evitando picos bruscos e proporcionando uma transição mais suave. Como resultado, o sistema opera de forma mais confiável e os capacitores têm sua durabilidade significativamente aumentada.
Além disso, esses contatores reduzem riscos de falhas elétricas, asseguram maior estabilidade no fornecimento de potência reativa e contribuem para a eficiência global do banco de capacitor.

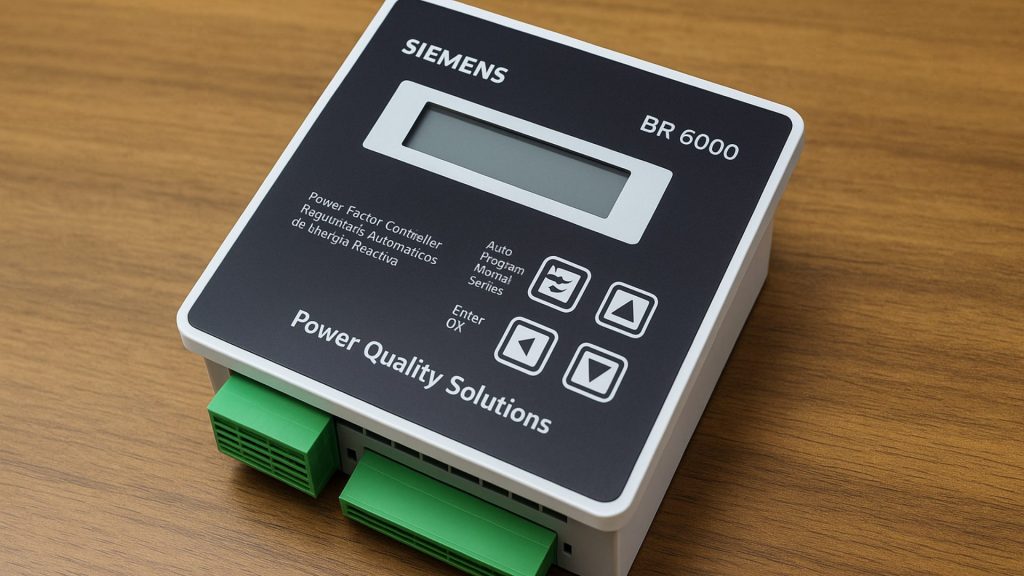

O controlador de fator de potência é o “cérebro” do banco de capacitor. Ele tem a função de monitorar constantemente a rede elétrica, avaliando parâmetros como tensão, corrente e, principalmente, o fator de potência da instalação. Com base nesses dados, o dispositivo decide quando e quantos capacitores devem ser conectados ou desconectados, garantindo que o sistema trabalhe dentro dos limites ideais.
Alguns modelos de controladores são bastante avançados e permitem gerenciar diferentes estágios de capacitores — geralmente entre 6 e 12 — que são inseridos ou retirados do circuito de forma automática. Essa automação evita que o sistema opere com excesso ou falta de compensação reativa, o que poderia gerar desperdício ou até danos aos equipamentos.
Outro ponto importante é que esses controladores realizam um rodízio das manobras, distribuindo de forma equilibrada o tempo de funcionamento entre os capacitores. O processo distribui a carga de forma equilibrada e prolonga a vida útil dos capacitores e de todo o banco de capacitor.
Em resumo, o controlador garante eficiência, estabilidade e proteção ao sistema elétrico, reduzindo custos e prevenindo falhas relacionadas ao mau controle do fator de potência.
Segundo a norma IEC 60831-1, todo capacitor deve ser capaz de reduzir sua tensão residual para no máximo 75 V em até três minutos após ser desligado. Esse requisito existe para garantir a segurança de técnicos e eletricistas durante manutenções, já que mesmo desligados, os capacitores podem manter uma carga perigosa.
Para atender e até superar essa exigência, é utilizado o módulo de descarga rápida, também conhecido como reator ou dispositivo de descarga rápida. Esse componente acelera significativamente o processo, permitindo que a tensão seja reduzida em até 36 vezes mais rápido do que o método convencional, que utiliza apenas resistores de descarga.
Além de otimizar o tempo, o módulo de descarga rápida traz vantagens como:
Maior segurança operacional, já que diminui o risco de choques elétricos.
Aumento da confiabilidade do banco de capacitor, evitando falhas por acúmulo de carga residual.
Dispensa do uso de resistores de descarga convencionais, simplificando o projeto e reduzindo pontos de aquecimento.
Mais eficiência na manutenção, já que técnicos podem intervir no sistema em menor tempo após o desligamento.
Em resumo, o módulo de descarga rápida é um dos itens que mais contribuem para a qualidade e segurança de um banco de capacitor, tornando sua operação mais confiável e protegida contra riscos associados à energia armazenada nos capacitores.
Em instalações elétricas modernas, principalmente aquelas que possuem muitos equipamentos eletrônicos e cargas não lineares, surgem as chamadas distorções harmônicas. Essas distorções são correntes ou tensões adicionais de frequências múltiplas da fundamental (60 Hz), que podem provocar aquecimento excessivo, mau funcionamento de dispositivos e até falhas em sistemas elétricos.
Quando aplicados a um banco de capacitor, os indutores de bloqueio tornam-se indispensáveis. Isso porque os capacitores, sozinhos, são muito sensíveis às harmônicas e podem sofrer sobrecargas elétricas, reduzindo drasticamente sua vida útil.

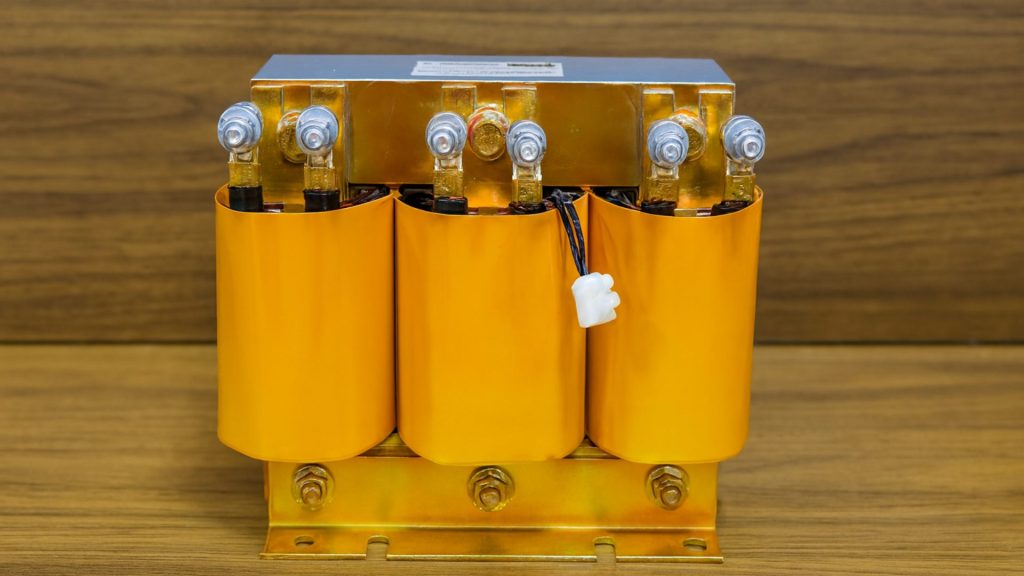

Os indutores de bloqueio ficam em série com os capacitores e criam uma barreira que impede as correntes harmônicas de atingir diretamente os capacitores. Dessa forma, eles:
Limitam a circulação de correntes harmônicas, protegendo os capacitores;
Evitam sobrecargas e aquecimento no banco de capacitor;
Aumentam a vida útil do sistema e reduzem custos de manutenção;
Contribuem para a estabilidade da rede elétrica, minimizando riscos de falhas em equipamentos sensíveis.
Assim, em locais onde há grande presença de harmônicas — como indústrias com inversores de frequência, retificadores ou sistemas de iluminação eletrônica — os indutores de bloqueio são essenciais para garantir a confiabilidade e o desempenho do banco de capacitor.
Redução de custos na conta de energia elétrica
O principal benefício de um banco de capacitor é a economia direta na fatura de energia. Isso ocorre porque, ao corrigir o fator de potência, a instalação deixa de pagar multas aplicadas pela concessionária. Dessa forma, além de consumir menos potência reativa da rede, a empresa passa a utilizar a energia elétrica de forma mais eficiente.
Atendimento às exigências da ANEEL sobre fator de potência
A Agência Nacional de Energia Elétrica (ANEEL) estabelece que o fator de potência mínimo deve ser 0,92. Sempre que o valor ficar abaixo disso, a concessionária pode aplicar cobranças adicionais. O banco de capacitor garante que a instalação esteja em conformidade com essa exigência, evitando problemas regulatórios e financeiros.
Maior vida útil dos equipamentos elétricos
Com a correção do fator de potência, os equipamentos passam a trabalhar de maneira mais estável. Isso significa menos aquecimento, menos sobrecarga e maior confiabilidade no funcionamento de motores, transformadores e demais dispositivos elétricos. Como consequência, há redução de falhas e aumento da vida útil dos ativos da instalação.
Proteção contra distorções harmônicas em sistemas complexos
Em muitas instalações industriais, equipamentos eletrônicos e inversores de frequência geram harmônicas que podem prejudicar o desempenho do sistema. O banco de capacitor, quando equipado com indutores de bloqueio, atua contra essas distorções, evitando sobrecargas nos capacitores e preservando a integridade de todo o conjunto elétrico.

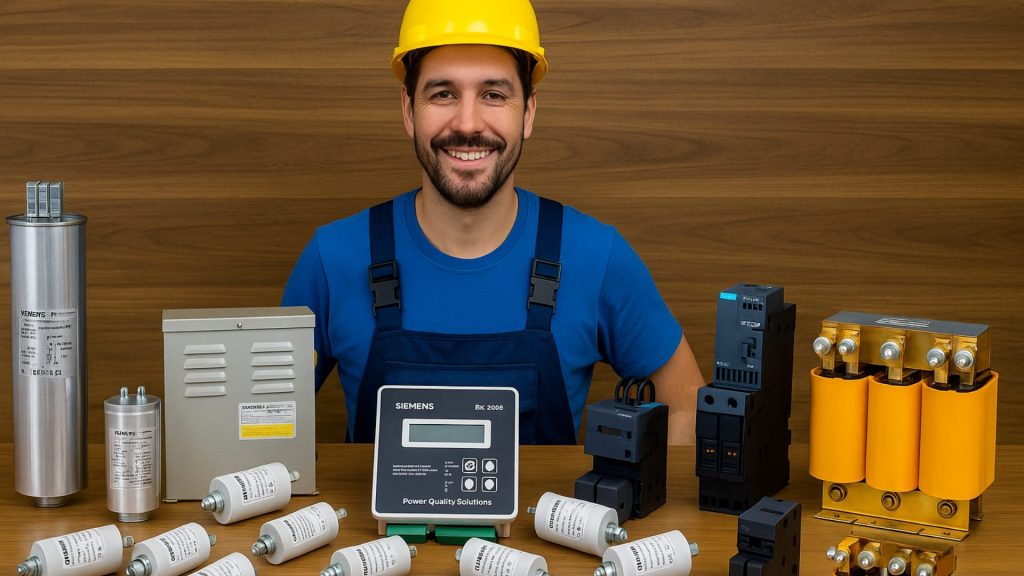

O banco de capacitor é indispensável para quem deseja alcançar eficiência energética e manter instalações elétricas seguras e econômicas. Com seus cinco componentes essenciais — capacitores, contatores, controlador de fator de potência, módulo de descarga rápida e indutores de bloqueio — ele atua diretamente na correção do fator de potência, reduzindo custos na conta de energia e aumentando a vida útil dos equipamentos.
Portanto, se você quer garantir maior confiabilidade, evitar multas da concessionária e proteger seus ativos elétricos contra distorções harmônicas, investir em um banco de capacitor é um passo estratégico.
