Como editar Legenda no CADe SIMU

Nesta podemos encontrar informações como:

• Data de criação do projeto
• Nome do desenhista/projetista
• Data de verificação/validação do projeto
• Nome do responsável pela verificação
• Empresa ou projetista responsável
• Data de impressão
• Título do projeto
• Número de páginas
• Nome do arquivo digital de onde foi retirada a impressão

Veremos agora como editar estas informações no CADe SIMU:

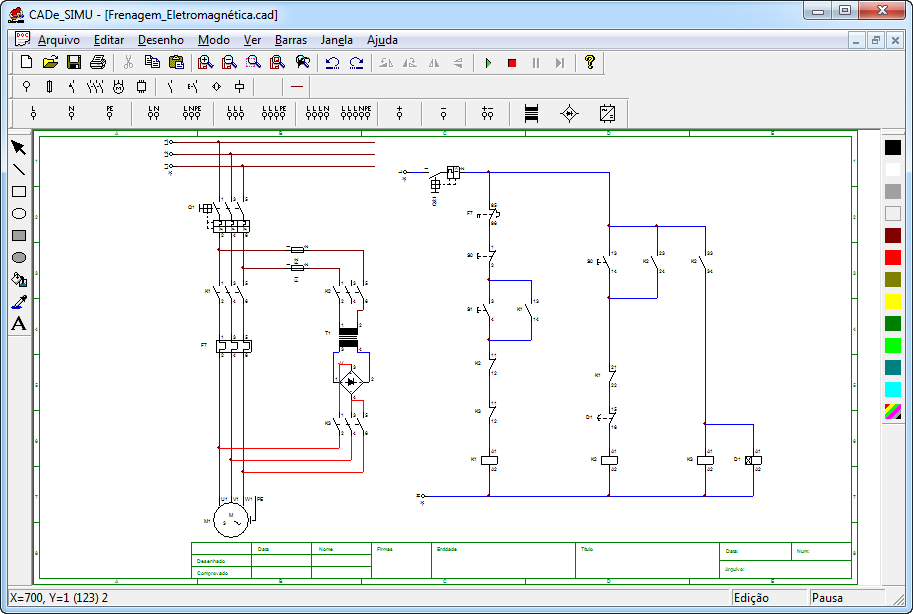

Inicialmente abriremos o arquivo digital “Frenagem Eletromagnética.cad“.

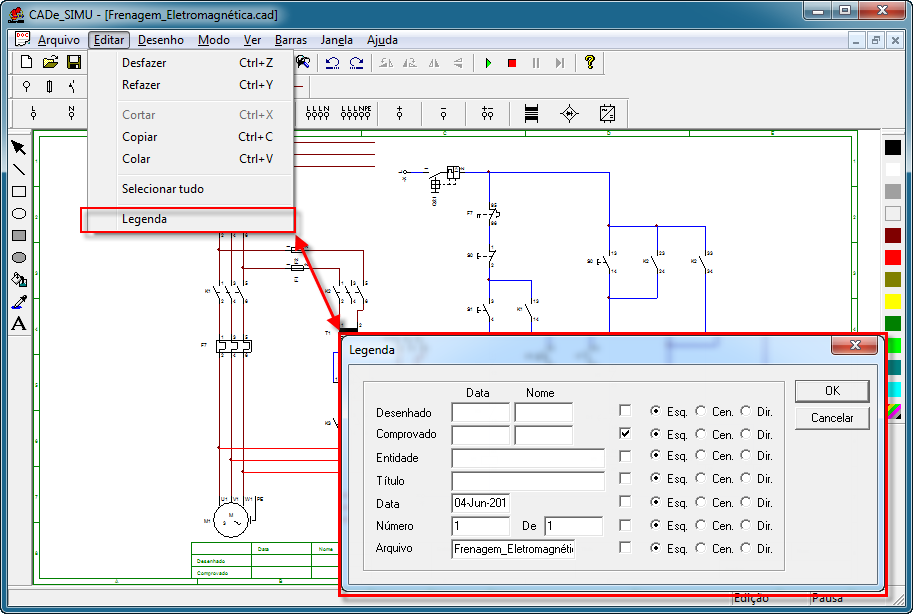

Agora vamos abrir o editor de legenda que se encontra no menu editar.

Observe que a legenda não está preenchida, ou seja, está em branco.

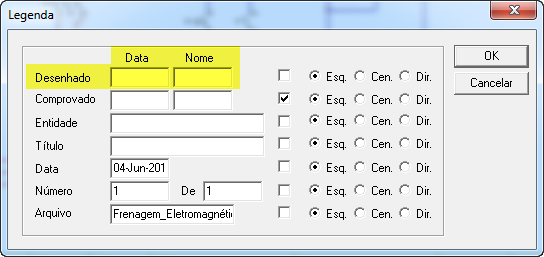

O campo “Desenhado”

Veja o exemplo
12/01/2017 12-jan-2017

Representa a data que foi desenvolvido o diagrama e o autor do projeto.

Ambos os campos possibilitam a inserção de onze caracteres, logo, no campo data será possível inserir a data de duas maneiras (12/01/2017 ou 12/jan/2017) como está acima.

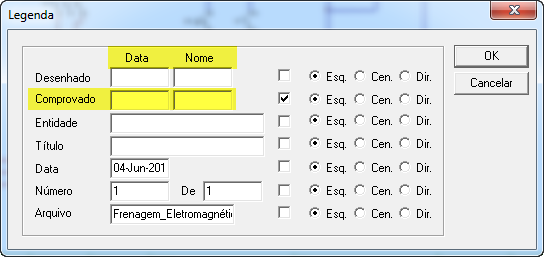

O campo “Comprovado”

Simboliza a data de aprovação e o nome do responsável pela aprovação do projeto construído.

Neste podemos inserir onze campos em cada um dos caracteres da mesma maneira que fazemos no capo “Desenhado”.

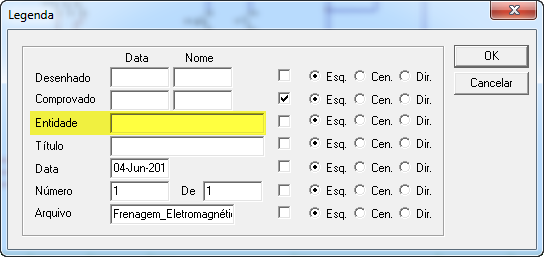

O campo “Entidade”

Representa a razão social da empresa ou o nome do responsável pela elaboração do projeto.

Aqui será possível digitar até vinte e cinco caracteres.

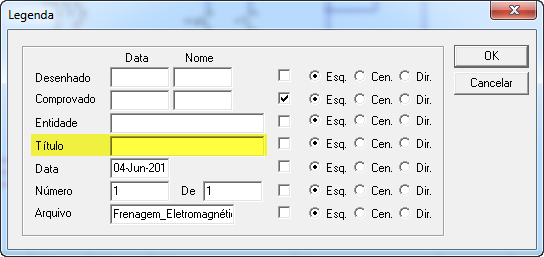

O campo “Título”

Indica na legenda o nome do projeto em questão, em nosso exemplo temos: “Frenagem Eletromagnética”.

Note que este campo permite a inserção de no máximo vinte e cinco caracteres.

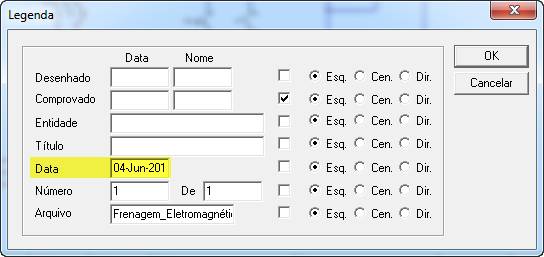

O campo “Data”

Representa a data de impressão do projeto, este campo pode ser alterado fazendo uso de onze caracteres

Obs.: Podemos então expressar a data das duas maneiras mencionadas anteriormente. (12/01/2017 ou 12/jan/2017)

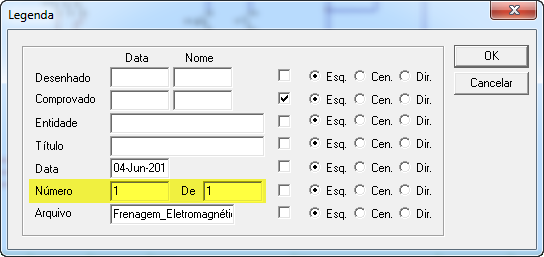

O campo “Número”

Expressa o número da página do projeto e o campo.

“De”

Representa a quantidade de páginas que o projeto possui, ambos os campos possibilitam a inserção de onze caracteres.

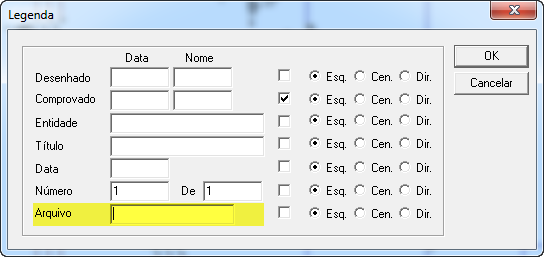

O Campo “Arquivo”

Possibilita com que seja inserido o nome do arquivo digital que representa o projeto que está em execução no CADe SIMU.

Este campo possibilita a digitação de até 20 caracteres, no entanto, quando aberto o menu “Legenda”, este campo é automaticamente preenchido com o nome do arquivo em questão, mesmo que possua mais de vinte caracteres em seu nome.

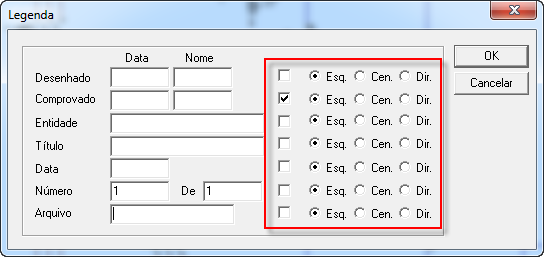

Coluna Direita

Ao lado direito da tela de edição de legenda temos uma coluna que possui para cada campo uma seleção que possibilita habilitar ou não a exibição da alteração realizada na legenda, mais a direita possuímos três opções de centralização de texto nos campos.

São elas:
Alinhamento à esquerda; Alinhamento ao centro; Alinhamento à direita.

Agora que você sabe Como editar legenda no CADe SIMU, pode elaborar um bom projeto e identificá-lo corretamente.
