Dispositivo de Proteção Contra Surtos | Evite Queimas e Prejuízos

Você já imaginou o prejuízo causado por uma queima de equipamentos devido a uma sobretensão? A boa notícia é que existe uma solução confiável e essencial para evitar esse problema: o dispositivo de proteção contra surtos. Neste artigo, você vai descobrir como ele funciona, como instalá-lo corretamente e, acima de tudo, por que ele é indispensável para qualquer instalação elétrica segura e moderna.

O Que é o Dispositivo de Proteção contra Surtos?

O dispositivo de proteção contra surtos, conhecido como DPS, é um equipamento indispensável nas instalações elétricas. Seu principal objetivo é proteger circuitos e aparelhos eletrônicos contra sobretensões momentâneas, que podem ser causadas por descargas atmosféricas (raios) ou oscilações da rede elétrica da concessionária.

Assim que detecta um surto, o DPS entra em ação redirecionando essa corrente excedente para o sistema de aterramento da instalação. Com isso, evita-se a propagação dessa energia nociva e, consequentemente, protege-se os equipamentos conectados à rede.

Como Funciona o Dispositivo de Proteção contra Surtos em Sobretensões

De modo geral, o surto pode entrar na instalação de duas formas principais:

1. Através da incidência direta de raios em para-raios, que, por sua vez, transmitem a corrente pelo eletrodo de aterramento.
2. Por meio de ruídos oriundos da rede da concessionária, geralmente causados por quedas de raios na fiação ou falhas técnicas.

Além disso, surtos também podem ocorrer por indução eletromagnética, quando um raio atinge uma árvore próxima ou qualquer estrutura metálica nas redondezas, transferindo energia para a instalação via o solo.

Portanto, instalar corretamente o dispositivo de proteção contra surtos é fundamental para garantir um funcionamento seguro.

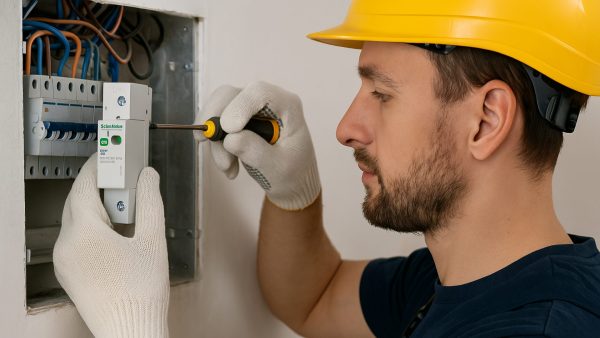

Boas Práticas de Instalação do DPS

Embora pareça simples, a instalação correta do DPS exige atenção a alguns detalhes técnicos. Por exemplo:

• Evite curvas acentuadas de 90º nos cabos de aterramento, pois isso compromete a eficiência do desvio de corrente.
• O DPS deve ser instalado no quadro de distribuição, abaixo do disjuntor geral, preferencialmente com ligação direta ao condutor de proteção.
• Sempre que possível, consulte o diagrama elétrico da instalação e mantenha os cabos o mais retos possível.
• Garanta que, em caso de curto-circuito no DPS, o disjuntor termomagnético possa interromper a corrente, evitando danos maiores.

Aliás, muitos instaladores cometem o erro de priorizar a estética ao montar o quadro, fazendo curvas nos cabos. Entretanto, isso pode comprometer a atuação do dispositivo. Portanto, valorize a segurança e a funcionalidade.

Como Verificar se o DPS Ainda Está Funcionando?

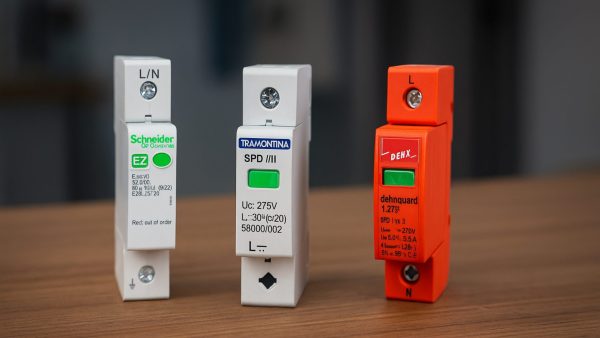

Alguns modelos de DPS vêm com indicadores visuais, que mudam de cor para informar seu estado de operação:

• Verde: o DPS está ativo e funcionando corretamente.
• Vermelho: o DPS atuou e precisa ser substituído.

Além disso, muitos dispositivos contam com cartuchos removíveis, o que facilita bastante a manutenção. Assim, é possível trocar apenas o componente danificado, sem refazer toda a instalação.

Classes de DPS: Qual Escolher?

Existem três classes principais de dispositivos de proteção contra surtos, cada uma com aplicações específicas:

• Classe 1: Ideal para proteção no ponto de entrada de energia da residência, onde está o ramal da concessionária.
• Classe 2: Deve ser instalado no quadro de distribuição, onde ficam os disjuntores.
• Classe 3: É utilizado nas tomadas, protegendo diretamente os equipamentos conectados.

Portanto, conhecer cada classe é essencial para definir a melhor proteção em diferentes pontos da instalação.

Benefícios do Dispositivo de Proteção contra Surtos

Adotar o DPS na sua instalação elétrica traz inúmeras vantagens:

• Protege seus equipamentos eletrônicos contra danos irreversíveis.
• Aumenta a vida útil dos aparelhos.
• Evita riscos de incêndio causados por surtos de tensão.
• Oferece maior segurança para sua residência ou empresa.

Quando utilizado em conjunto com dispositivos como IDR e disjuntores termomagnéticos, o DPS compõe uma infraestrutura de proteção completa, eficiente e alinhada com as normas técnicas.

Conclusão: Proteja Seu Projeto com Inteligência

Instalar o dispositivo de proteção contra surtos corretamente é uma das medidas mais importantes para garantir uma instalação elétrica segura, funcional e duradoura. Além disso, trata-se de um investimento acessível que evita prejuízos muito maiores com queima de equipamentos ou riscos à segurança.

Se você é eletricista, aproveite este conhecimento para entregar ainda mais valor aos seus clientes. Com as técnicas certas, boas práticas de montagem e a escolha adequada dos dispositivos, suas instalações serão referência em qualidade e segurança.
