A leitura de diagramas elétricos é uma habilidade essencial para qualquer profissional que atua no setor elétrico — seja na área residencial, predial, industrial ou de automação. Isso porque, mais do que um simples desenho técnico, o diagrama representa o funcionamento completo de um circuito, indicando com clareza onde cada componente está localizado, como eles se conectam e de que forma interagem entre si.
Um bom diagrama funciona como um verdadeiro mapa técnico, guiando o eletricista desde o diagnóstico de falhas até a execução correta de instalações e manutenções. Sem esse entendimento, o profissional pode se perder em tentativas e erros, comprometendo a eficiência do serviço e até a segurança da instalação.
No entanto, para extrair todo o potencial dessas representações gráficas, é necessário mais do que saber ler símbolos: é preciso interpretar corretamente o fluxo de funcionamento do circuito, identificar conexões lógicas e entender os elementos que compõem o sistema.
Por isso, neste post, você vai conhecer 3 dicas fundamentais que vão te ajudar a desenvolver, de forma mais rápida e confiante, a capacidade de interpretar diagramas elétricos — dominando não só a leitura visual, mas também o raciocínio técnico por trás de cada linha e símbolo.
Antes de qualquer coisa, é importante compreender o que são os símbolos literais. Esses símbolos são letras — ou combinações de letras — padronizadas por normas técnicas que servem para representar, de forma simplificada, os componentes elétricos dentro de um diagrama.
Por exemplo:
| Símbolo | Componente | Exemplos |
|---|---|---|
| F | Dispositivos de proteção | Fusíveis, pára-raios, disparadores, relés |
| H | Dispositivos de sinalização | Indicadores acústicos e ópticos |
| K | Contatores | Contatores de potência e auxiliares |
| M | Motores | Motores |
| Q | Dispositivos de manobra para circuitos de potência | Disjuntores, seccionadores, interruptores |
| S | Dispositivos de manobra, seletores auxiliares | Dispositivos e botões de comando e de posição (fim-de-curso) e seletores |
| T | Transformadores | Transformadores de distribuição, de potência, de potencial, de corrente, autotransformadores |
Essas letras funcionam como um “código” universal entre eletricistas e técnicos, permitindo identificar rapidamente qual componente está sendo representado no esquema.
Dominar esses símbolos é o primeiro passo para interpretar um diagrama com precisão. Afinal, sem saber o que cada letra significa, você pode facilmente se confundir ou interpretar um circuito de maneira errada. Por isso, antes de mergulhar em diagramas mais complexos, certifique-se de ter decorado ou ter fácil acesso a uma tabela com os principais símbolos literais usados na elétrica.
Além dos símbolos literais, também é essencial dominar os símbolos gráficos dos componentes elétricos.
Por isso, esses símbolos gráficos são representações visuais padronizadas utilizadas em diagramas elétricos para identificar, de forma clara e objetiva, cada elemento de um circuito. Em outras palavras, eles funcionam como uma “linguagem técnica universal”, o que permite que qualquer eletricista compreenda o projeto, independentemente de onde tenha sido elaborado.
Por exemplo:
Motores trifásicos possuem um símbolo característico, diferente dos motores monofásicos.
Botões de comando, como os de emergência ou de pulso, têm desenhos específicos que indicam sua função.
Fontes de alimentação, temporizadores, relés, CLPs (Controladores Lógicos Programáveis) e contatores também são representados graficamente com formas e linhas padronizadas.
Ao dominar essas representações, você se torna capaz de visualizar o circuito como um todo, entendendo o funcionamento dos sistemas mesmo antes de vê-los fisicamente. Esse conhecimento acelera sua leitura, reduz erros na execução e eleva significativamente seu nível técnico.
Portanto, se o seu objetivo é se destacar como eletricista de alto nível, conhecer os símbolos gráficos é uma habilidade obrigatória — é isso que separa o profissional básico do especialista em instalações e manutenção elétrica.

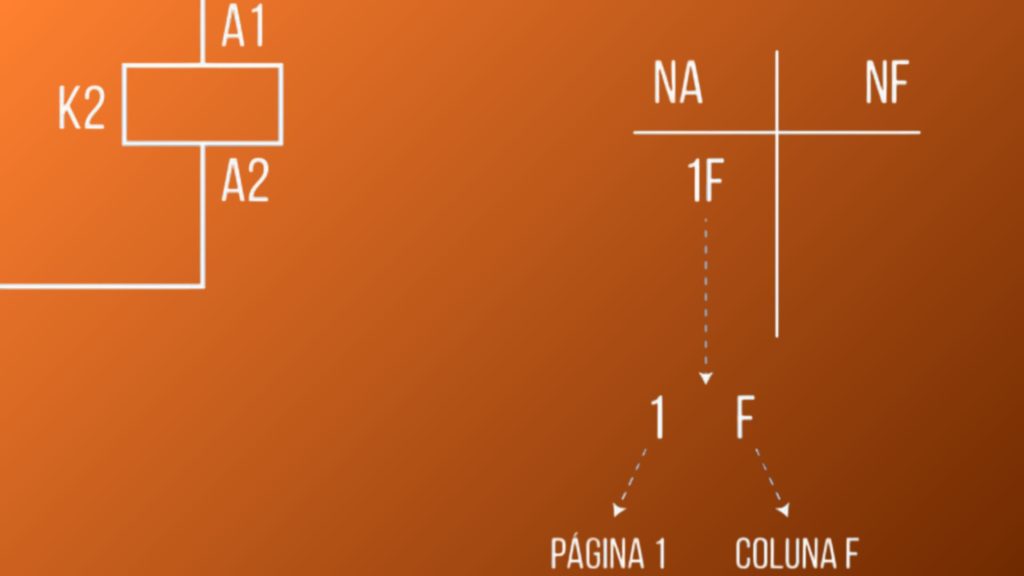

Por fim, chegamos a um dos elementos mais cruciais para interpretar diagramas elétricos com eficiência: a referência cruzada. Esse recurso é uma indicação clara, geralmente presente ao lado do símbolo de um componente, que informa em qual página e coluna do projeto está localizada outra parte desse mesmo componente.
Para entender melhor, imagine um projeto extenso, com 100 páginas. Nele, a bobina de um contator pode aparecer na página 2, enquanto os contatos auxiliares do mesmo contator estão na página 45. Sem a referência cruzada, o profissional precisaria folhear manualmente dezenas de páginas até localizar todos os pontos onde aquele componente aparece.
A referência cruzada funciona como um “atalho visual”, agilizando a navegação entre páginas e facilitando a compreensão da conexão entre os elementos do circuito. Em outras palavras, ela permite que o eletricista encontre rapidamente todos os elementos associados a um mesmo componente, mesmo que estejam distribuídos em diferentes partes do projeto.
Esse tipo de informação é indispensável em tarefas de montagem de painéis, manutenção de sistemas ou simplesmente na leitura e interpretação precisa de diagramas elétricos complexos. Com ela, evita-se erros, economiza-se tempo e garante-se um trabalho mais profissional e seguro.
Como você percebeu, ler diagramas elétricos é muito mais do que simplesmente reconhecer símbolos. Na verdade, trata-se de entender a lógica por trás do funcionamento de um sistema. Além disso, quando você domina os símbolos gráficos, os literais e a referência cruzada, passa a ter mais autonomia para realizar instalações, manutenções e diagnósticos com muito mais precisão e profissionalismo.
Esse conhecimento é essencial para qualquer eletricista que quer crescer na profissão e se destacar no mercado.
🎥 E se você quer ir além e aprender com aulas práticas, exemplos reais e explicações simples, não perca tempo: se inscreva no canal da Sala da Elétrica no YouTube, ative o sininho e receba conteúdos novos todas as semanas.
👉 Acesse agora o canal da Sala da Elétrica
Seu crescimento começa com conhecimento. E conhecimento está logo ali, no próximo clique.
