8 passos para você entender melhor o que é Soft Starter

  • maio 03, 2017
  • Partidas Eletrônicas
  • 30 comentários

Home Elétrica Comandos Partidas Eletrônicas 8 passos para você entender melhor o que é Soft Starter

Soft Starter? O que é isso? Você já deve ter visto, ou ouvido falar sobre o soft starter.

Deve até ter se perguntado “ o que é? ”, “ Para que serve? ”, “ Como funciona? ”. Mas não se preocupe, neste artigo vamos falar detalhadamente e sanar as suas dúvidas a respeito deste assunto.

Com a difusão da tecnologia veio a necessidade de equipamentos confiáveis, efetivos e, de preferência, com baixo custo. Por esta razão, atualmente usam-se os microcontroladores na maioria dos dispositivos elétricos.

Com os microcontroladores é possível conseguir grandes feitos como por exemplo baixo gasto de energia, proteção contra choques elétricos, e proteção dos componentes.

No caso do soft starter são usados chaveamento eletrônicos.

Essas chaves contribuem para a diminuição de corrente de partida, que diminui os choques mecânicos do motor, e consequentemente aumenta a vida útil do mesmo.

Pode-se também utilizar o soft starter em fontes de energia não confiável e/ou fracas.

Neste artigo você verá:

  1. O que é um Soft Starter
  2. Funcionamento
  3. Principais funções do Soft Starter
  4. Onde e quando usar o Soft Starter
  5. Aplicações do Soft Starter
  6. Características do Soft Starter
  7. Simbologia do Soft Starter
  8. Vantagens e Desvantagens

Funcionamento

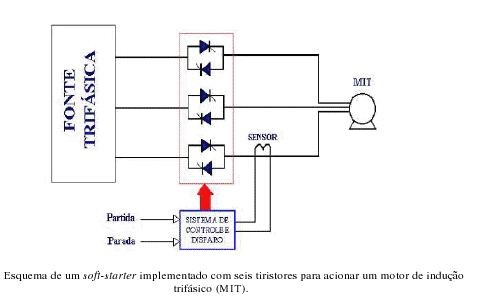

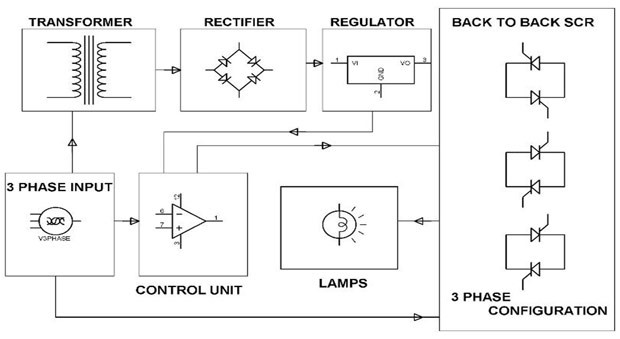

O soft starter é um dispositivo eletrônico composto por pontes de tiristores (SCR’s) acionadas por um circuito eletrônico, com a finalidade de controlar a tensão de partida do motor, bem como sua desernegização.

Fazendo assim, com que a energização e desenergização do motor sejam suavizadas. O soft starter pode substituir os tradicionais modos de ligação estrela-triangulo, chave compensadora e partida direta.

Com o soft starter é possível também limitar a corrente de partida, evitando assim, picos de corrente. Além de possibilitar a partida e parada suave, e também promover a proteção do sistema.

Para se obter uma partida suave é necessário um torque de partida reduzido no motor. Para atingir esse objetivo é necessário controlar a tensão aplicada no motor, consequentemente a corrente de partida.

Para isto é necessário o uso de uma ponte de tiristores (SCR’s), regulador de tensão, unidades de controle eletrônico e etc, então, faz-se necessário o uso do soft starter, que tem todos esses componentes internamente.

Temos basicamente 3 formas de controle com o soft starter:

Controle de energização: Aplica-se uma tensão inicial, os SCR’s (dois SCR’s ligados em paralelo, um em cada sentido) condução SCR Soft Starterfazem com que a tensão seja defasada com um atraso de 180 graus durante os respectivos ciclos de ½ onda (onde cada um dos SCR’s irá conduzir).

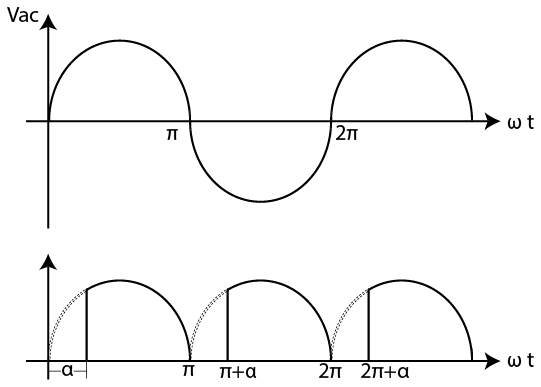

forma de onda SCR ligados em paralelo

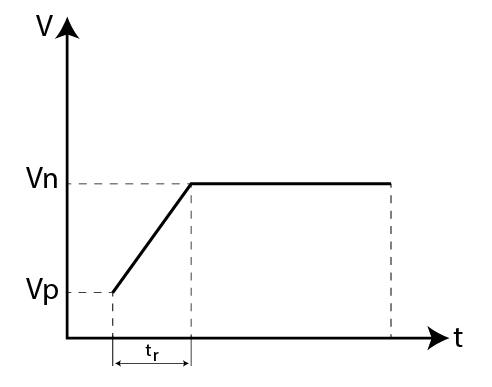

Este atraso é reduzido no decorrer do tempo, fazendo com que a tensão aumente gradativamente até alcançar o valor de alimentação total.







Vn=Tensão nominal
Vp=Tensão de partida
Tr=Tempo de rampa de energização











Proteção do sistema: As principais características do motor são monitoradas de acordo com a configuração do soft starter, essas características são monitoradas através da tensão de partida, caso exista algum problema, alguma alteração indesejada na corrente de cada fase, o soft starter interrompe a tensão, protegendo assim o motor.

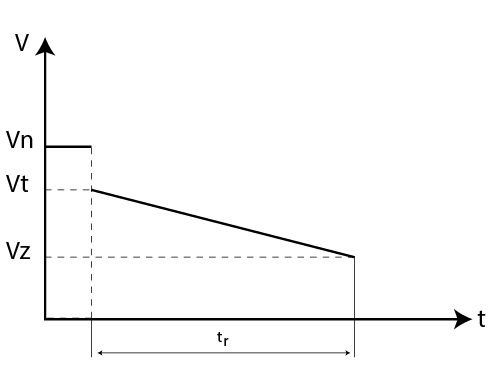

Controle de desenergização: Ao contrário do controle de energização, esse controle administra, através do mesmo princípio do controle da energização, o tempo de desenergização. Esse tipo de controle visa sempre trabalhar com a melhor performance possível do equipamento a ser controlado.







Vn=Tensão nominal
Vt=Início da desenergização
Vz=Tensão de parada do motor
Tr=Rampa de desenergização

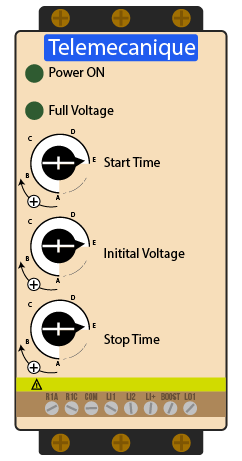

Principais funções do Soft Starter

soft starter





Power On – Led aceso quando o soft starter estiver alimentado
Full voltage – Indica que o motor está sendo alimentado com 100% da alimentação
Start time – determina o tempo de partida, o tempo que o motor levará para ir da Vp (tensão de partida) até Vn (tensão nominal).
Initial voltage – determina o valor de tensão inicial do motor, Vp.
Stop time – Determina o tempo de desligamento (tr) do motor. O tempo que levará para a tensão ir de Vn (tensão nominal) até Vz (tensão de repouso, 0V).
NOTA: Algumas funções são disponíveis apenas para algumas versões de soft starter











Onde e quando usar o Soft Starter?

Os soft starters são geralmente usados para partidas de motores de indução CA (corrente alternada) tipo gaiola, podendo assim substituir as partidas mais convencionais como as partidas estrela-triangulo, chave compensadora e direta.

É um equipamento eletrônico capaz de controlar a energização do motor no momento da partida, permitindo assim, que o motor tenha a melhor performance possível. E por esta razão o soft starter é comumente utilizado.

Principais aplicações

  • Bombas centrífugas (saneamento, irrigação, petróleo);
  • Ventiladores, exaustores e sopradores;
  • Compressores de ar e refrigeração;
  • Misturadores e aeradores;
  • Britadores e moedores;
  • Fornos rotativos;
  • Serras e plainas (madeira);

Características principais

  • Eficiência melhorada: Trabalha da melhor forma possível, fazendo assim que o motor tenha a melhor performance possível.
  • Energização controlada: A corrente de partida pode ser controlada, alterando assim facilmente a tensão de partida e isto assegura o arranque suave do motor, sem trancos.
  • Desenergização controlada: O tempo de desligamento do motor é controlado.

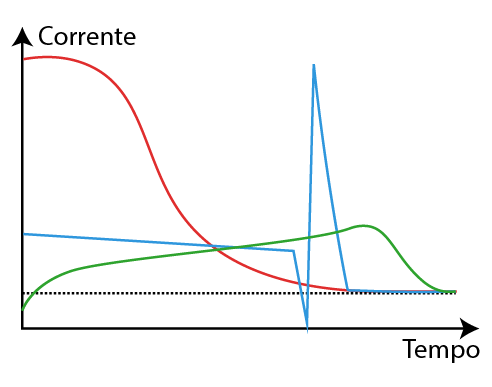

∎ Partida Direta
∎ Partida Estrela Triângulo
∎ Partida com Soft Starter

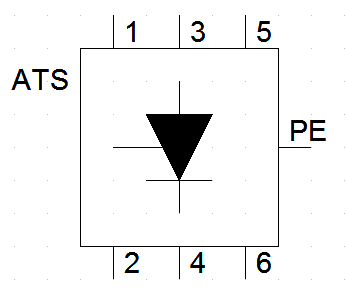

 Simbologia do Soft Starter

simbologia do soft starter

ATS: Nome do componente
1, 3 e 5: Alimentação da rede
2, 4 e 6: Saída para o motor
PE: Aterramento

Vantagens e desvantagens

Vantagens

Desvantagens

  1. Ajuste da tensão de partida por um tempo pré-definido;
  2. Pulso de tensão na partida para cargas com alto conjugado de partida;
  3. Proteção contra falta de fase, sobrecorrente e subcorrente, etc.
  4. É uma partida eletrônica fazendo com que a corrente de partida do motor tenha uma performance muito melhor que as demais partidas.
  1. Redução do torque na partida (é possível programar um pulso de torque para o arranque)
  2. Os SCR’s provocam perda de potência se continuarem ligados ao circuito após a partida

Conclusão

Assim, sabendo que com a evolução da tecnologia foi necessário desenvolver dispositivos contendo microcontroladores, um dos dispositivos criados diante disso foi o soft starter.

O soft starter pode ser usado para resolver problemas de picos de corrente na partida dos motores, trancos e até mesmo fazer a proteção do sistema ligado a ele. Por esta razão ele é comumente usados, assim como o inversor de frequência.

Saber como e quando utilizar este tipo de componente é bastante importante, assim como sempre se atentar para aplicar os conhecimentos da forma mais segura possível, evitando assim, possíveis acidentes elétricos.

Para saber um pouco mais sobre o soft starter assista ao vídeo abaixo, onde você vai encontrar informações mais detalhadas sobre este componente.

Vídeo

Gostou do artigo e do nosso vídeo? Deixe um comentário abaixo e compartilhe para seus colegas! ?
