Você já deve ter ouvido falar que o dimensionamento elétrico de uma instalação elétrica depende de vários pré-requisitos. Afinal, é necessário atender às normas que garantem o bem-estar dos indivíduos e o bom funcionamento da instalação, certo? Pois bem, em Projetos Elétricos Residenciais, esse cuidado se torna ainda mais essencial. Isso porque ele assegura tanto a segurança quanto a eficiência desde a fase inicial do projeto.
Se já ouviu este assunto, então com certeza deve estar se perguntando como deve ser projetada uma instalação elétrica de maneira que atenda a todos esses pré-requisitos. Pois bem, neste artigo, daremos início a essa discussão.
No dimensionamento de Projetos Elétricos Residenciais, deve-se seguir uma série de pré-requisitos e cálculos definidos por normas como, por exemplo, a NBR 5410, NBR 5444 e NBR 5419. Para iniciarmos corretamente, é fundamental relembrar alguns conceitos básicos como os cálculos simples — e muito importantes — de área e perímetro, essenciais para o desenvolvimento das atividades abordadas neste artigo.
A partir desta norma, portanto, podemos estruturar todos os nossos conceitos referentes à instalação elétrica de baixa tensão. Primeiramente, isso inclui o simples cálculo de área, que visa o dimensionamento de potência de iluminação. Em seguida, vem o cálculo de perímetro, necessário para quantificarmos a potência estabelecida para as famosas TUGs da nossa instalação elétrica. Além disso, a norma também abrange conceitos importantes sobre dispositivos de proteção e aterramento. Clique aqui para acessar o conteúdo da NBR 5410.
Para darmos início ao dimensionamento elétrico de uma residência deveremos relembrar alguns conceitos básicos como, por exemplo, cálculos simples e muito importantes, são eles:
Podemos considerar a área como sendo a determinação da superfície de um elemento trigonométrico. Para que possamos entender o dimensionamento elétrico de uma residência devemos conhecer no mínimo o cálculo de três figuras geométricas, a saber:
Primeiramente, sabemos que o quadrado ou o retângulo são representados por uma figura plana com quatro lados; além disso, esses lados formam ângulos retos entre si. Assim, teremos o seguinte cálculo a ser considerado:
Exemplo de calculo de área do retângulo
Considera-se como perímetro a dimensão obtida através da somatória dos lados de um símbolo trigonométrico. Sendo assim, podemos considerar o exemplos abaixo.
Exemplo de cálculo de perímetro do quadrado
Exemplo de cálculo de perímetro do retângulo

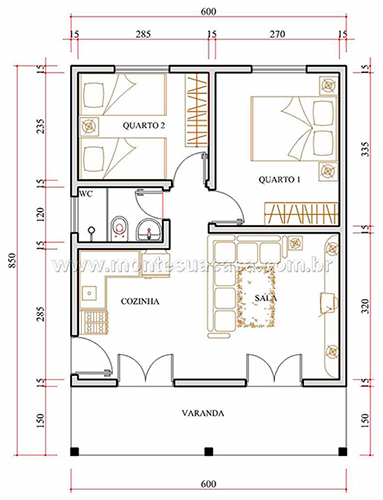

Não perca nosso próximo artigo, no qual abordaremos o dimensionamento de área e perímetro de planta baixa residencial. Nele, por exemplo, consideraremos a seguinte planta como base para os cálculos.
Esta planta foi obtida no site: Monte sua Casa
Agora que você chegou até aqui, aproveite para expandir ainda mais seu conhecimento. Assista ao canal da Sala da Elétrica e explore os outros artigos da série e aprofunde-se em cada etapa:
👉 Parte 2 – Dimensionamento de Iluminação e Tomadas
👉 Parte 3 – Dimensionamento da Demanda Instalada
👉 Parte 4 – Divisão e Equilíbrio de Carga
🔌 Não pare por aqui — clique e confira os próximos conteúdos!
