Quando falamos em comandos elétricos, um dos elementos que mais despertam dúvidas, especialmente entre iniciantes, são os tipos de botoeiras em comandos elétricos. Apesar de parecerem simples, esses dispositivos desempenham um papel fundamental no controle de circuitos, já que permitem tanto o acionamento quanto o desligamento de diferentes processos elétricos.
As botoeiras funcionam como a interface entre o operador e o sistema. Ao pressionar um botão, o operador envia um sinal elétrico que pode acionar um motor, acender uma lâmpada piloto, desligar uma máquina ou até mesmo ativar uma sequência automática em um painel de comandos elétricos. Justamente por essa função de controle direto, elas são consideradas componentes indispensáveis para garantir praticidade, eficiência e segurança durante a operação de máquinas e sistemas automatizados.
Neste artigo, você vai conhecer os principais tipos de botoeiras em comandos elétricos, entender em quais situações cada uma deve ser utilizada e descobrir a forma correta de aplicação, sempre considerando as normas de segurança e boas práticas da área elétrica.
As botoeiras acionam ou interrompem circuitos elétricos e podem operar de forma manual, quando o usuário pressiona o botão, ou automática, quando estão integradas a sensores ou outros mecanismos. A principal função desses dispositivos é controlar o fluxo de energia por meio de seus contatos elétricos, que podem ser normalmente abertos (NA) ou normalmente fechados (NF).
Esses contatos, por sua vez, podem ser conectados a diferentes tipos de sistemas: desde um circuito de comando simples até dispositivos mais avançados, como um CLP (Controlador Lógico Programável), uma soft starter usada para partidas suaves de motores ou ainda um inversor de frequência, responsável pelo controle de velocidade de motores elétricos.
Na prática, isso significa que uma botoeira pode tanto ligar uma lâmpada piloto em um painel quanto dar o comando para acionar ou desligar um motor industrial.
Além disso, as botoeiras estão presentes em praticamente todo painel de comandos elétricos. Elas possibilitam que operadores interajam diretamente com máquinas e sistemas, tornando os processos mais seguros, práticos e intuitivos. Em muitos casos, também funcionam como dispositivos de segurança, a exemplo das botoeiras de emergência, que interrompem imediatamente a operação em situações de risco.

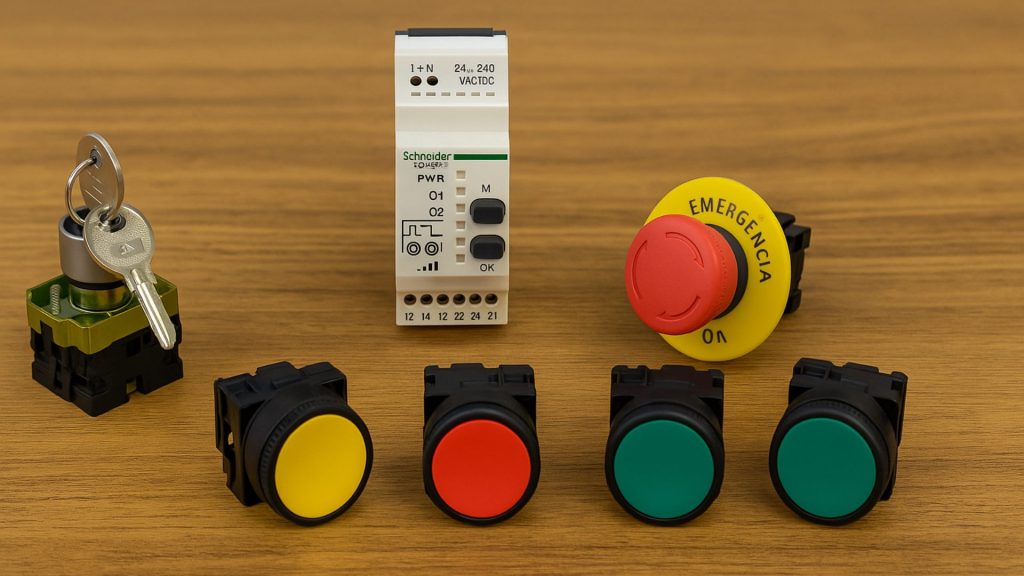

Existem diferentes tipos de botoeiras em comandos elétricos, e cada uma delas é projetada para atender a uma função específica dentro do sistema. Entender como cada botoeira funciona é fundamental para aplicar corretamente em um painel de comandos ou em uma máquina. Veja os principais modelos:
Essas botoeiras são as mais básicas e também as mais utilizadas. Elas servem para ligar e desligar circuitos elétricos em painéis. Podem trabalhar com contatos normalmente abertos (NA), que fecham o circuito apenas quando pressionados, ou normalmente fechados (NF), que mantêm o circuito fechado e se abrem quando acionados. Esse tipo de botoeira geralmente aparece nas cores verde (liga) e vermelha (desliga), facilitando a identificação no painel.
Você reconhece esse modelo facilmente pelo formato arredondado, em forma de cogumelo, e pela cor vermelha obrigatória. Ele segue normas de segurança que exigem essas características para que o operador identifique rapidamente sua função. Use o botão de emergência apenas em situações críticas, quando precisar interromper imediatamente o funcionamento da máquina ou do processo para proteger operadores e equipamentos.
O fim de curso não é uma botoeira manual, mas desempenha função semelhante. Ele é um dispositivo automático, acionado mecanicamente por uma máquina quando ela atinge determinada posição. Esse acionamento fecha ou abre um contato elétrico, enviando um sinal de que o processo chegou ao ponto esperado. É muito usado em esteiras, máquinas de corte e sistemas automatizados.

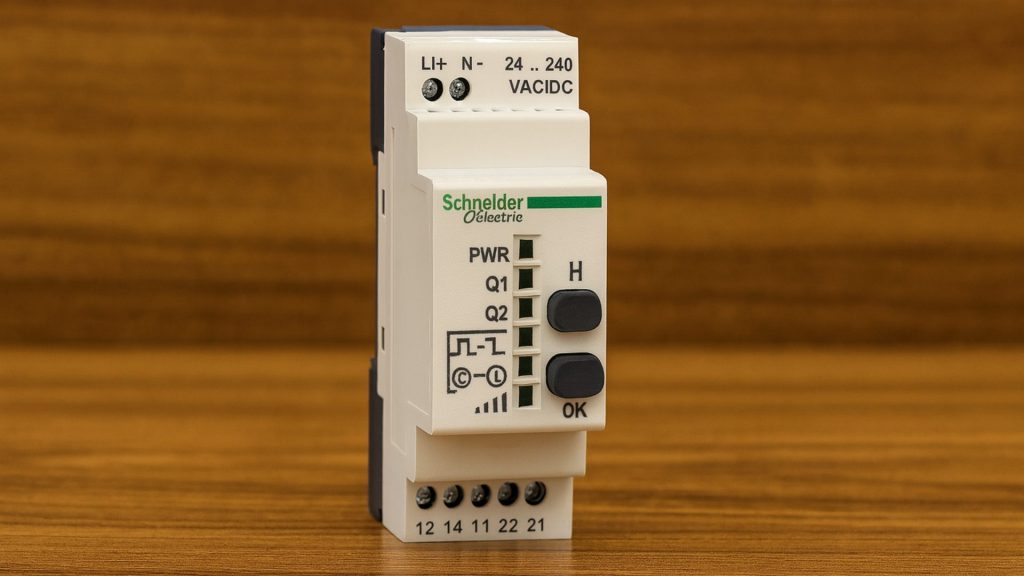

Com os avanços tecnológicos, também existem botoeiras que funcionam por comunicação sem fio, utilizando protocolos como Zigbee, Wi-Fi ou Bluetooth. Essa solução é bastante útil em locais perigosos ou de difícil acesso, como ambientes químicos, áreas com alta temperatura ou locais com radiação. Assim, o operador pode acionar o sistema à distância, sem se expor a riscos diretos.
Esse tipo de botoeira exige uma chave física para o acionamento. São utilizadas quando há necessidade de controle restrito, permitindo que apenas operadores autorizados liguem ou desliguem o sistema. Muito comuns em painéis de máquinas críticas ou em processos que exigem maior segurança, evitam o acionamento indevido por pessoas não autorizadas.
As botoeiras não funcionam sozinhas, elas sempre estão associadas a contatos elétricos, que determinam como o circuito será acionado. Esses contatos podem assumir duas condições principais:
NA (Normalmente Aberto): nesse caso, o contato permanece aberto quando o botão está em repouso. Ou seja, a corrente não circula pelo circuito até que o operador pressione o botão. Ao acionar a botoeira, o contato se fecha e permite a passagem de energia, acionando a carga (como uma lâmpada piloto, um alarme ou um motor).
NF (Normalmente Fechado): ao contrário do NA, o contato NF permanece fechado quando o botão está em repouso, permitindo que a corrente circule normalmente. Quando o operador pressiona o botão, o contato abre o circuito e interrompe a corrente, desligando a carga conectada.
Essa diferença é fundamental porque permite criar lógicas de comando específicas em painéis elétricos. Por exemplo, usamos contatos NA para funções de acionamento, enquanto aplicamos contatos NF em funções de desligamento ou segurança, como nos botões de emergência.
Nos diagramas elétricos, os símbolos padronizados representam esses contatos e permitem identificar rapidamente seu tipo e função. Com isso, técnicos e eletricistas conseguem interpretar, projetar e executar corretamente os circuitos, garantindo que o sistema funcione conforme planejado.
Nos testes práticos, uma botoeira pode ser usada para acionar diferentes dispositivos, como uma lâmpada piloto, um alarme sonoro ou até mesmo um motor elétrico. O funcionamento vai depender do tipo de contato associado ao botão.
Por exemplo, quando utilizamos um contato normalmente aberto (NA), o circuito permanece interrompido até que o operador pressione a botoeira. Nesse momento, o contato se fecha, permitindo a passagem da corrente elétrica. Assim, a lâmpada piloto acende, o motor liga e o alarme dispara, indicando que o circuito está energizado corretamente.
Já no caso de um contato normalmente fechado (NF), o comportamento é o inverso. Nesse cenário, o circuito já vem fechado por padrão; portanto, o dispositivo — como a lâmpada piloto — permanece aceso em condições normais. No entanto, quando o operador pressiona a botoeira, o contato se abre e, consequentemente, interrompe o fluxo da corrente elétrica. Dessa forma, a lâmpada apaga, o motor desliga e o alarme cessa o funcionamento
Esse conceito é fundamental para compreender como aplicar diferentes tipos de botoeiras em comandos elétricos em painéis e sistemas de automação, já que elas controlam tanto o acionamento quanto o desligamento de cargas de forma prática e segura.
Independentemente do tipo de botoeira utilizada, é fundamental seguir as normas de segurança elétrica (NR10). Essa norma estabelece requisitos básicos que garantem a integridade física de quem trabalha com eletricidade e todos devem respeitá-la em qualquer atividade, seja em instalações residenciais, comerciais ou industriais.
Isso significa que o eletricista ou operador precisa adotar medidas de proteção pessoal e coletiva. Por exemplo, é obrigatório evitar o uso de adornos metálicos como anéis, pulseiras, correntes ou relógios, pois eles podem conduzir eletricidade e aumentar o risco de choques e queimaduras. Além disso, o uso de luvas isolantes e óculos de proteção reduz a possibilidade de acidentes causados por faíscas, curto-circuitos ou contato acidental com partes energizadas.
Outro ponto crucial é o treinamento adequado dos operadores. Além de conhecer o funcionamento dos botões ou contatos, eles também precisam compreender os riscos envolvidos. Da mesma forma, é necessário interpretar corretamente os diagramas elétricos e aplicar os procedimentos de segurança. Com esse preparo, em situações de emergência ou falha, o profissional conseguirá agir de forma rápida e, sobretudo, segura.
Em resumo, a aplicação correta da NR10 vai muito além da teoria. Ela representa um conjunto de práticas essenciais que protegem vidas e evitam acidentes graves durante o uso de botoeiras em comandos elétricos.
Os tipos de botoeiras em comandos elétricos variam de acordo com a necessidade de cada aplicação. Em algumas situações, basta uma botoeira simples para ligar ou desligar um circuito. Já em casos de risco, torna-se indispensável a utilização de botoeiras de emergência, geralmente no formato cogumelo e na cor vermelha, projetadas para interromper o funcionamento imediato da máquina.
Além disso, existem botoeiras tipo chave, que oferecem maior controle de acesso, permitindo que apenas pessoas autorizadas acionem o equipamento. As botoeiras automáticas, como os fins de curso, também existem. Elas não precisam da intervenção direta do operador, pois o próprio movimento da máquina as ativa. Por fim, as opções sem fio se destacam em ambientes mais complexos, onde o operador não pode ter contato direto com a máquina devido a riscos químicos, físicos ou até radioativos.
Apesar das diferenças, todas as botoeiras desempenham um papel essencial: garantir o controle confiável do sistema elétrico e a segurança do operador. Quando aplicadas corretamente em painéis de controle, CLPs ou sistemas automatizados, elas ajudam a aumentar a eficiência da operação, reduzem falhas e evitam acidentes.
