Velocidade Motor Elétrico

Os motores elétricos trifásicos de corrente alternada são os mais utilizados porque na maioria dos casos a distribuição de energia elétrica é feita em corrente alternada (Leia nosso artigo sobre fechamento de motores elétricos | Clique Aqui) e também em função de simplicidade, robustez e baixo custo, sendo adequado para quase todos os tipos de máquinas encontradas, este tipo de motor é largamente encontrado na indústria.

Possui velocidade constante podendo variar em função de alguns fatores como cargas aplicadas a seu eixo. (Recomendamos também que leia nossa página Comandos Elétricos | Clique Aqui)

Seu princípio de funcionamento é baseado no campo magnético girante, que surge quando um sistema de correntes alternada trifásico é aplicado em polos defasados fisicamente de 120º.

Dessa forma, surge através desta defasagem um campo magnético em cada conjunto de bobinas do motor, estes campos magnéticos gerados formam o que chamamos de Campo Magnético Girante.

Veja a animação abaixo:

Você sabia que é possível controlarmos a velocidade dos motores de indução trifásicos, do tipo gaiola de esquilo, com o auxílio de inversores de frequência?



Velocidade motor elétrico trifásico

Velocidade Síncrona

O Motor de indução funciona normalmente com velocidade constante proporcionada pelo campo magnético girante, logo a velocidade do campo é chamada de velocidade síncrona, e é em função de, basicamente, dois fatores, são eles:

    1. Polos Magnéticos gerados em função de sua construção física
    2. Frequência da rede elétrica a qual está instalado

Portanto, dizemos que:A velocidade do motor elétrico de indução é diretamente proporcional a frequência e inversamente proporcional a quantidade de pólos magnéticos

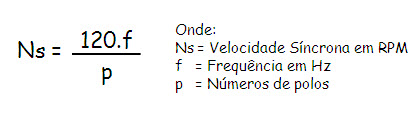

Sendo assim podemos definir a seguinte equação

velocidade motor

Veja um exemplo

Um motor elétrico trifásico possui as seguintes especificações:

  • Tensão: 220VCA – 3Ø – 60Hz
  • Polos Magnéticos: 4 Polos

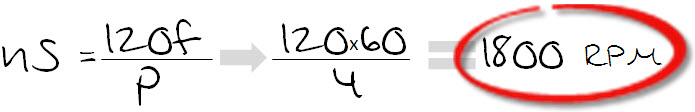

Aplicando os valores à formula:

velocidade motor

Escorregamento

Alguns fatores faz com que a velocidade real no eixo do motor deixe de ser exatamente a velocidade do campo magnético girante, por exemplo, esta velocidade varia ligeiramente com a carga mecânica aplicada a seu eixo, etc… Por natureza, o motor elétrico trifásico possui uma diferença entre a velocidade do campo magnético girante (Ns) e a velocidade real em seu rotor (N) este fato se dá em função de um fenômeno chamado escorregamento e é fornecido pelo fabricante do motor podendo variar de motor para motor. Na maioria das vezes este fenômento é descrito pelo fabricante em poorcentagem (%). Temos a seguinte fórmula para representar o escorregamento do motor elétrico trifásico:

velocidade motor

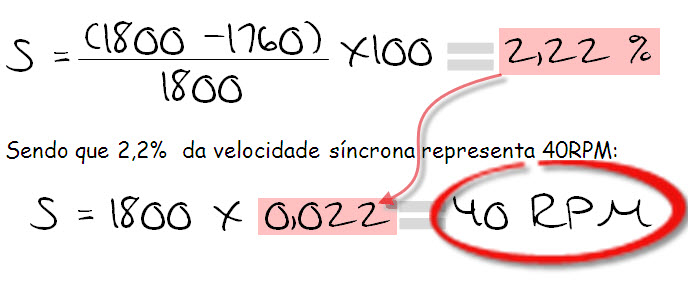

Vejamos a seguir um exemplo de cálculo de escorregamento:

    1. Motor elétrico trifásico 220VCA
    2. Velocidade síncrona: 1800 RPM (4 polos – 60Hz)
    3. Velocidade medida no rotor: 1760 RPM

Calcular o escorregamento em porcentagem e RPM

velocidade motor

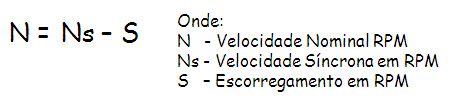

Sendo assim a velocidade real no eixo do motor elétrico será a diferença entre a velocidade síncrona e o escorregamento. Esta recebe o nome de Velocidade Nominal

A fórmula fica assim:

velocidade motor
