É muito provável que você conheça ou já escutou alguém falar sobre a Partida Direta de Motores Trifásicos, bom a este sistema de partida, como vimos anteriormente (acesse aqui o post da partida direta), se aplica à motores que possuam potência igual ou inferior a 10cv. Quando a partida direta é escolhida como chave de partida a ser utilizada, devemos atentarmos nos dispositivos de acionamentos que serão empregados, como por exemplo o contator, relé térmico e etc. Caso contrário poderemos ter a redução da vida útil destes componentes. Algumas “regras” deverão ser obedecidas para a escolha destes componentes no dimensionamento partida direta.

Trataremos a seguir das principais características técnicas para podermos dimensionar uma partida de motor elétrico trifásico.

O Motor

O motor a ser considerado neste artigo será um motor tipo gaiola de esquilo e poderá receber qualquer nível de tensão elétrica, podendo portanto estar com seus terminais proporcionando um fechamento em estrela ou triângulo (isso não implica no dimensionamento) relembre abaixo os fechamentos estrela e triângulo:

[one_half]

Fechamento triângulo

fechamento_triangulo

[/one_half]

[one_half_last]

Fechamento Estrela

fechamento_estrela

[/one_half_last]

Dimensionamento partida direta

Para tornar nosso aprendizado mais pático, iremos partir do pressuposto que possuímos um motor elétrico trifásico com as seguintes características:

[one_half]

Motor elétrico trifásico de 30cv de potência, 4 polos e será energizado a uma rede de alimentação trifásica de 380Vac/60Hz. A corrente nominal informada pelo fabricante é de 44A e possui como fator de corrente de partida: Ip/In=8,0. Este trabalha em regime normal de manobra com rotor gaiola de esquilo e desligamento em regime, por fim, possui tempo de partida de 5 segundos.

[/one_half]

[one_half_last]

motor elétrico trifásico

[/one_half_last]

OBS: A Categoria de emprego dos componentes será AC3, pois trata-se de aplicação de motor elétrico trifásico de indução e a interrupção se efetua com o motor em regime

Composição do circuito de potência:

dimensionamento partida direta

Roteiro de cálculos

Dimensionamento do contator K1

Considerando que o contator, neste tipo de acionamento, conduzirá 100% da corrente do motor, temos que a corrente do contator deverá ser igual ou superior a corrente nominal do motor elétrico trifásico, veja a seguir:

Formula

  • Ie = Corrente nominal de emprego (Do contator)
  • In = Corrente nominal de trabalho do motor
  • 1,15 = fator de segurança que determina um acréscimo de 15% do valor da corrente de trabalho do contator

 Logo teremos para nosso exemplo:

A corrente elétrica  a ser considerada ao contator K1, chamda de corrente de emprego será de 50,6A como podemos observar no cálculo acima

Escolha do componente

Consultando o catálogo do fabricante do contator escolhido, determinaremos qual o modelo que atende a necessidade, veja que neste caso utilizaremos como referência o catálogo do fabricante WEG, sendo assim teremos o seguinte contator:

O contator escolhido foi o CWM65 que, utilizado na classe AC3 conforme necessidade do exercício proposto, pode ser aplicado para potências nominais de até 40cv conforme o item “B” acima (nossa necessidade é de 30cv). Este mesmo contator é aplicado a uma corrente de emprego máxima de 65A conforme o item “A” na figura anterior, nosso cálculo determinou uma corrente mínima de emprego de 50,6A.

 Consulte estes valores no catálogo

Aproveite para interagir com o catálogo eletrônica e assim se habituar com esta prática de consulta, clique na imagem abaixo e acesse para consulta e também o download:

Acesse a página 3

Catalogo Contatores WEG

Dimensionamento do relé térmico

O relé térmico tem a função de proteger a integridade do motor elétrico, desta forma, este deverá possuir em sua faixa de ajuste, a mesma corrente nominal do motor e também deverá ser compatível ao contator escolhido, pois caso contrário não será possível realizar sua montagem ao contator. Veja na ilustração abaixo o relé térmico escolhido…

Observe que o modelo de relé térmico escolhido é o RW67-2D (B) que, por sua vez, é compatível com o contator selecionado anteriormente (A). A corrente nominal do motor fornecida pelo fabricante é de 44A conforme mencionado no início do exercício, portanto, além de determinarmos o modelo do relé utilizado, devemos encontrar uma faixa de ajuste compatível a corrente nominal. Já que In=44A escolhemos a faixa de ajuste de 40 a 57 (C).

Consulte estes valores no catálogo

Acesse a página 5

Relé Térmico WEG

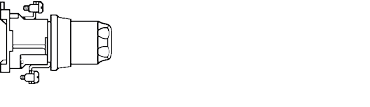

Dimensionamento de Fusíveis

Próximo de finalizarmos este artigo, iremos agora para o ultimo passo de nosso dimensionamento de partida direta. Serão necessário três situações para determinarmos os fusíveis de proteção, são eles:Antes de determinarmos o fusível devemos submeter o fusível escolhido em três situações distintas que implicará na proteção do circuito como um todo.

1ª Situação

Antes de mais nada temos que reconhecer que, neste caso, o fusível terá como função, garantir a proteção do circuito de acionamento do motor e não a proteção do motor propriamente dita.

Quando tratamos de proteção do motor através de fusível devemos nos atentar que, no momento da partida, o motor possui a corrente de partida elevada, podendo chegar a 8 vezes a corrente nominal, sendo assim teremos que utilizar os fusíveis de acionamento retardado para que estes não sejam acionados no momento da partida do motor.Em nosso exemplo o motor executa sua partida em 5 segundos, tempo este em que a corrente de partida terá seu valor acima da nominal, então determinaremos a corrente do fusível baseado nestas características bem como a corrente de partida do motor elétrico trifásico.

Determinando a corrente de partida do motor

Formula

  • Ip = Corrente de Partida
  • Ip/In = Fator multiplicativo que determina Ip
  • In = Corrente Nominal

 Logo teremos para nosso exemplo:

A corrente elétrica  no momento da partida do motor será de 352A aproximadamente.

Conhecendo a corrente de partida e o tempo que o motor leva para chegar em seu valor nominal de rotação podemos determinar o valor de fusível a ser aplicado. veja na ilustração abaixo estas informações aplicadas ao gráfico do fabricante do fusível:

Observe que o fusível escolhido foi o de 63A Retardado

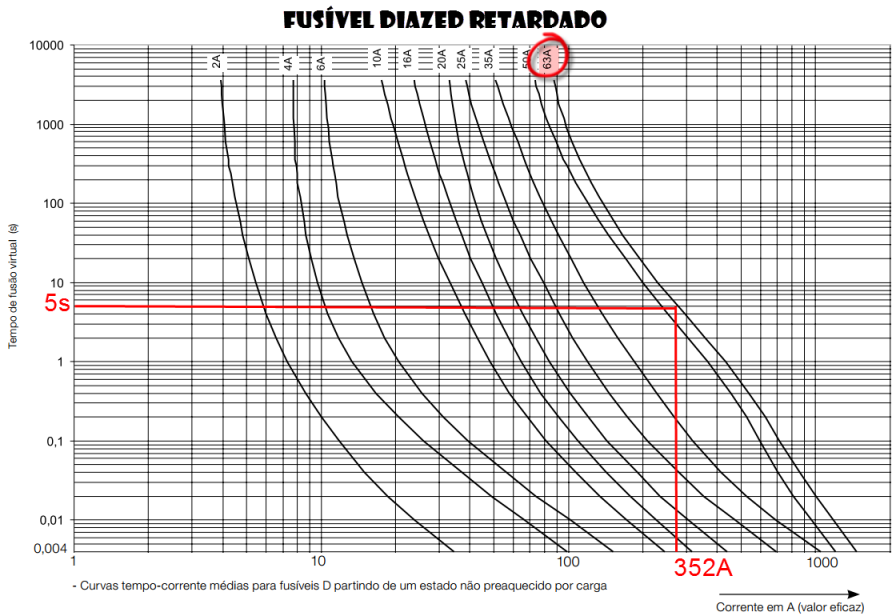

selecao_fusivel_DZ

2ª Situação

A corrente do fusível dever ter valor superior a 20% da corrente nominal do motor elétrico a qual será aplicado. Logo, teremos a seguinte fórmula:

Formula

  • Ip = Corrente de Partida
  • Ip/In = Fator multiplicativo que determina Ip
  • In = Corrente Nominal

 Logo teremos para nosso exemplo:

A corrente elétrica que representa a corrente nominal do motor acrescida de 20% é 52,8A aproximadamente

Portanto teremos o seguinte valor de corrente:

A corrente calculada de 52,8A é inferior a corrente determinada na 1° situação, portanto o fusível escolhido de 63A através do gráfico atende a necessidade desta segunda situação de escolha do fusível.

3ª Situação

Nesta terceira e ultima situação observaremos se o fusível irá proteger os dispositivos de acionamento do motor (contator e relé térmico), para isso devemos garantir que a corrente do contato, bem como a do relé térmico seja superior a do fusível escolhido. veja:

IF MÁXIMA DO CONTATOR = 125A

IF RELÉ TÉRMICO = 100A



Conclusão:

Tendo em vista que se faz necessário, para a seletividade dos fusíveis, o atendimento dos três requisitos (situação 1, 2 e 3) podemos afirmar que o fusível escolhido de 63A atende perfeitamente as necessidades que o circuito de partida direta exige em sua proteção.

Link:

Um link interessante para o dimensionamento de sistemas de partidas de motores:\

Instruções:

  1. Selecione a opção “Partida Direta Convencional”
  2. Selecione a potência do motor elétrico trifásico
  3. Selecione a Tensão de alimentação
  4. Colete os dados fornecidos em relação ao dimensionamento

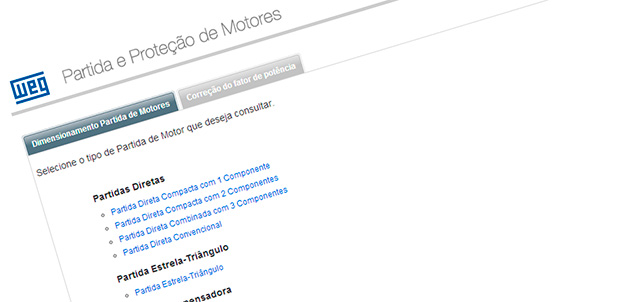

Clique na imagem abaixo para acessar:

site_weg
