CADe SIMU 2.0 – AGORA COM SIMULAÇÃO DE CLP

Depois de mais de  83.000 Downloads da Versão 1.0 através da Sala da Elétrica eu quero e preciso te apresentar a nova versão deste softwrae eletrotécnico incrível, o CADe SIMU 2.0. Em sua nova versão ele conta com vários novos recursos que permite aprimorar ainda mais a experiência de uso desta ferramenta.

Antes de mais nada e explicando um pouco mais sobre o CADe SIMU 2.0 ele mantém sua essência sendo aplicado para o desenvolvimento de diagramas de comandos elétricos e agora com recursos incríveis de lógicas diversa que tratarei mais abaixo mas resumindo suas novas funções abordam principalmente CLP.

Para você que ainda não possui a nova versão do CADe SIMU 2.0 acesse este link e faça o DOWNLOAD GRATUITO Agora mesmo.

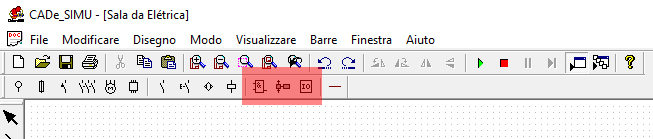

O Que há de novo no CADe SIMU 2.0 ?

cade simu 2.0

Como você pode observar, o Novo CADe SIMU 2.0 possui três novos botões com recursos incríveis para facilitar a automação de seus projetos elétricos. Os novos botões são, respectivamente: Lógica, Grafcet e Inputs/Outputs.

Com estes recursos é possível você interagir com programação Ladder e até mesmo simular seu funcionamento. Incrível não é?

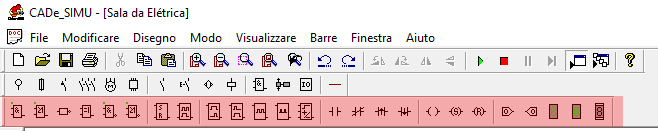

O recurso Lógica do CADe SIMU 2.0

cade simu 2.0

No Botão Lógica você conta com os novos recurso de lógica de programação e até mesmo display 7 seguimentos, está simplesmente incrível. ABaixo eu coloco a lista completa dos novos recursos deste botão Lógica na ordem que aparece na imagem:

  1. Porta Lógica E (And)
  2. Porta Lógica OU (OR)
  3. Porta Inversora (NOT)
  4. Porta OU Exclusivo (XOR)
  5. Porta Não E (NAND)
  6. Porta Não OU (NOR)
  7. Porta Biestável tipo RS
  8. Porta Binary Divider
  9. Temporizador na energização (On Delay)
  10. Temporizador na desenergização (Off Delay)
  11. Temporizador Intermitente (Pulso)
  12. Gerador de Pulsos (trabalhar com frequência)
  13. Contador
  14. Lógica Ladder NA
  15. Lógica Ladder NF
  16. Acionamento na lógica de subida
  17. Acionamento na lógica de descida
  18. Bobina Ladder
  19. Bobina SET
  20. Bobina Reset
  21. Identificador de Acionamento de Entradas
  22. Identificador de Acionamento de Saídas
  23. Display BCD
  24. Display 7 Seguimentos

Se você ainda não tem o software CADe SIMU, faça o download gratuito aqui.

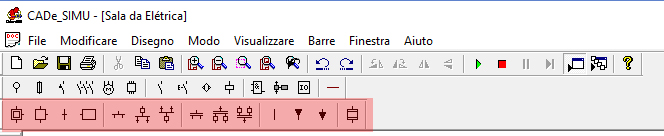

O Grafcet – Programação sequencial

cade simu

Neste recurso o Novo CADe SIMU 2.0 permite que você elabore a sua programação em estrutura Grafcet que basicamente é uma lógica de programação baseada em estruturar a sequência de funcionamento, imagine como se fosse um fluxograma ok?!

Nesta opção temos os seguintes recursos:

  1. Início
  2. Etapa
  3. Transição
  4. Ação
  5. Zero
  6. Divergência em Zero
  7. Convergência em Zero
  8. Ligação “Y”
  9. Divergência em Y
  10. Convergência em Y
  11. Linha (interligação)
  12. Link Entrada
  13. Link Saída

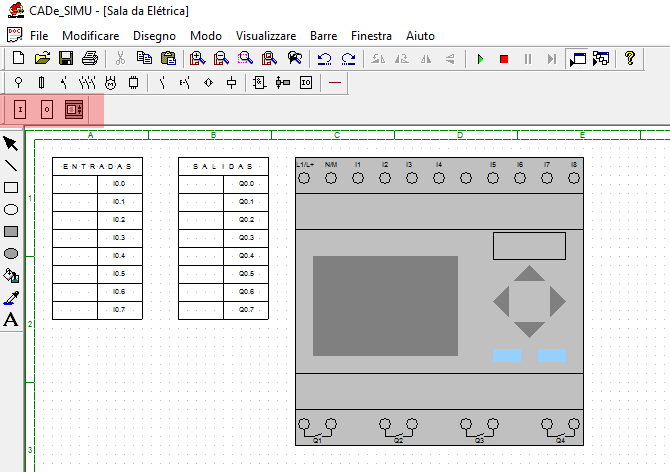

Botão Input/Output

cade simu 2.0 clp

Este recurso te auxilia na visualização de sua programação Ladder e permite que você acompanhe como se estivesse na frente de um relé programável e/ou CLP.

Os recursos aqui são:

  1. Entradas (Inputs)
  2. Saídas (Outputs)
  3. Simulador de CLP

Conclusão

Aproveite esta nova versão do CADe SIMU e desfrute ainda mais de sua capacidade e principalmente de seus recursos de automação, tenho certeza que vai gostar, depois poste um imagem do seu projeto aqui nos comentários…

Até mais
